Modelos de producto: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, etc.
En los sistemas de control de emergencia y protección contra incendios, el cable de control debe continuar transmitiendo señales eléctricas cuando se expone a calor anormal o fuego. El cable de control de cobre resistente al fuego XLPE está diseñado para estos circuitos de bajo voltaje y cubre configuraciones para enrutamiento interior, cableado de señal blindado e instalaciones protegidas mecánicamente. Su gama de productos incluye construcciones no blindadas, blindadas y blindadas para adaptarse a diferentes condiciones de instalación.

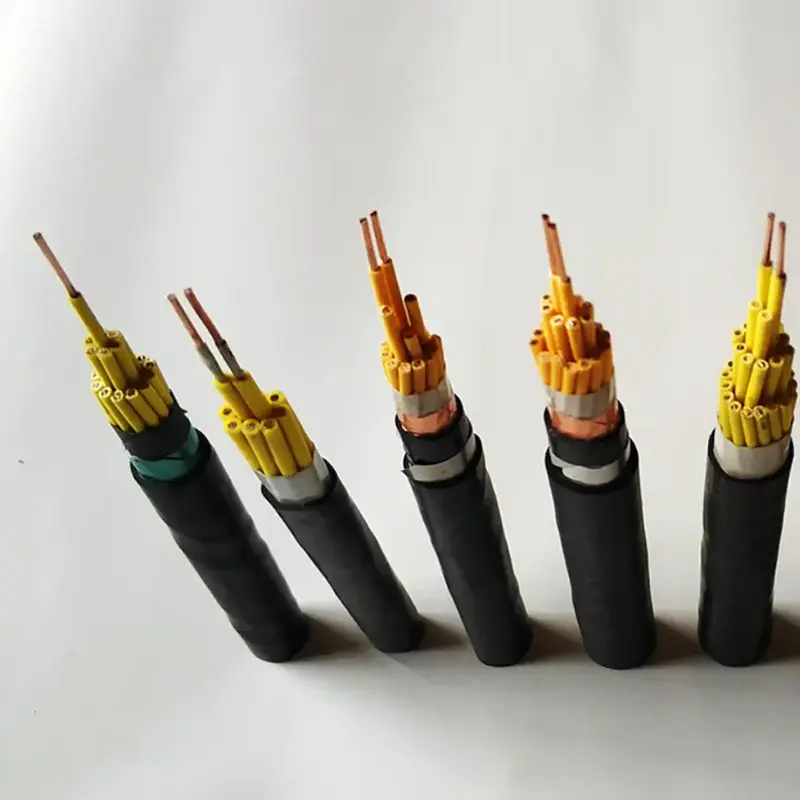

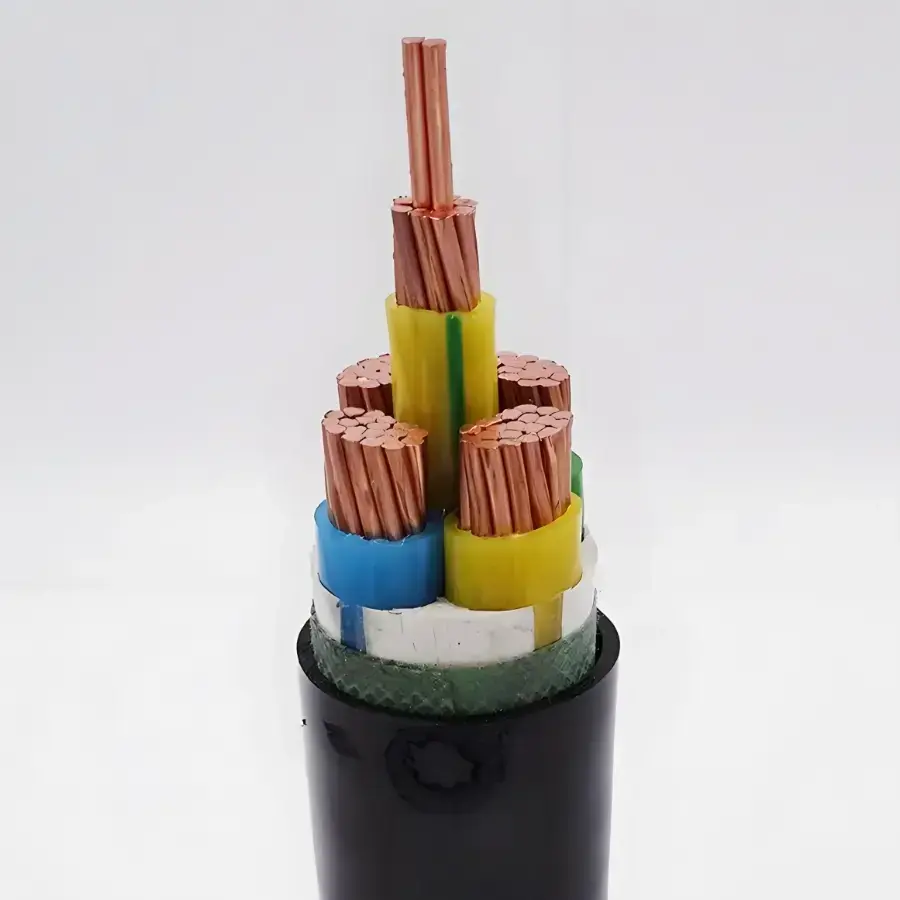

El cable incorpora un conductor de cobre, aislamiento XLPE y una estructura resistente al fuego de cinta de mica sintética de doble capa. Los datos técnicos suministrados especifican una temperatura de funcionamiento máxima a largo plazo de 90 ℃ para el aislamiento XLPE. El número de núcleos, la sección transversal del conductor, el blindaje y el blindaje se pueden seleccionar según el circuito de control, la conexión del equipo y el método de instalación.
|
Categoría de parámetro |
Elemento de parámetro |
Indicador técnico |
Notas complementarias |
|
Norma aplicable |
Estándar Nacional y de Exportación |
GB/T 9330 |
Para proyectos nacionales de protección contra incendios y proyectos de exportación en el extranjero. |
|
Parámetros eléctricos |
Tensión nominal |
450/750V |
Dedicado a circuitos de transmisión de señales y control de bajo voltaje de protección contra incendios. |
|
Especificación de conductores |
Material conductor |
99,99% cobre libre de oxígeno de alta pureza |
Conductor sólido clase 1 para N-KYJV; Conductor flexible clase 5 para N-KYJVR |
|
Especificación de conductores |
Sección transversal del conductor estándar |
0,75/1,0/1,5/2,5/4/6 mm² |
Sección transversal nominal completa y longitud precisa sin marcas falsas |
|
Especificación de conductores |
Serie de núcleo estándar |
2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52, 61 núcleos |
Recuentos de núcleos especiales hechos a medida previa solicitud |
|
Aislamiento y estructura resistente al fuego. |
Material aislante |
Polietileno reticulado XLPE |
Temperatura de funcionamiento a largo plazo: 90 ℃; Tolerancia de sobrecarga a corto plazo: 130 ℃. |
|
Aislamiento y estructura resistente al fuego. |
Capa resistente al fuego |
Envoltura de cinta de mica sintética de doble capa |
Energizado continuamente durante 90 minutos a una temperatura de fuego abierto no inferior a 830 ℃ |
|
Aislamiento y estructura resistente al fuego. |
Funda exterior |
Funda de poliolefina ignífuga |
Se autoextingue tras la exposición al fuego y frena la propagación de las llamas. |
|
Rendimiento eléctrico |
Resistencia de aislamiento a 20 ℃ |
≥1000 MΩ·km |
Alta resistencia de aislamiento, resistente a fugas eléctricas y averías. |
|
Rendimiento eléctrico |
Prueba de tensión soportada del producto terminado |
3000V/5min, sin averías |
Inspección 100 % completa antes de la entrega para eliminar defectos de aislamiento. |
|
Temperatura de funcionamiento |
Temperatura de funcionamiento a largo plazo |
Máx. 90℃ |
Mejor resistencia a altas temperaturas que los cables resistentes al fuego de PVC |
|
Temperatura de funcionamiento |
Temperatura mínima de colocación |
≥0℃ |
La versión personalizada resistente al frío permite la colocación directa a -30 ℃ |
|
Dimensión de colocación (radio de curvatura) |
NH-KYJY/NH-KYJYR sin blindaje |
≥6 × diámetro exterior del cable |
Para bandejas portacables, tendido de conductos interiores y tendido de zanjas para cables |
|
Dimensión de colocación (radio de curvatura) |
NH-KYJYP blindado |
≥8 × diámetro exterior del cable |

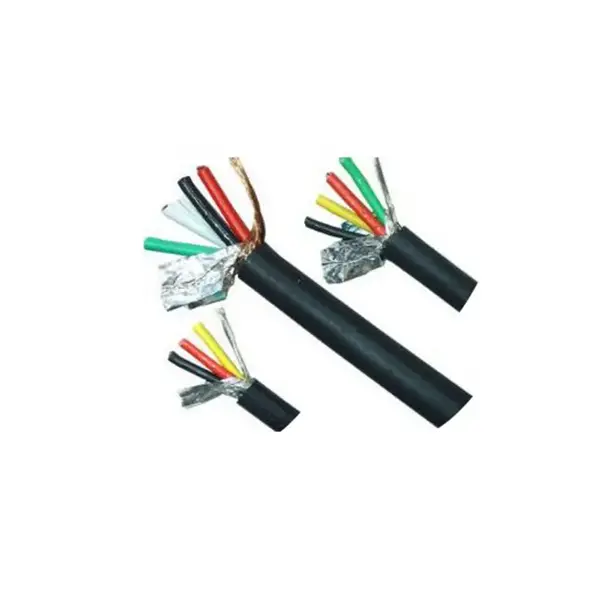

Cobertura de blindaje trenzado de cobre ≥80 %, antiinterferencias electromagnéticas |
|
Dimensión de colocación (radio de curvatura) |
Blindado N-KYJV22 o N-KYJY23 |
≥12 × diámetro exterior del cable |
Armadura de cinta de acero de doble capa; apto para enterramiento directo bajo tierra, a prueba de roedores y resistente a la compresión |
|
Modelos derivados opcionales |
Versiones funcionales mejoradas |
Tipo blindado, tipo blindado, tipo resistente al fuego sin halógenos y con bajo nivel de humo WDZN |
Para sitios de alta ocupación como túneles, hospitales y centros comerciales |
|
Parámetros de dimensión de suministro |
Longitud de entrega estándar |
Personalizable según los requisitos del usuario. |
Corte personalizado para cualquier longitud; tolerancia de longitud ±0,5 % |
|
Parámetros de dimensión de suministro |
Identificación central |
Núcleos multicolores con núcleo de tierra amarillo-verde |
Cómoda identificación de núcleos para cableado in situ |
|
Parámetros de dimensión de suministro |
Embalaje |
Envoltura de film plástico + carrete de plástico / carrete de madera fumigada |
Carretes de madera fumigados para pedidos de exportación con documentos completos de prueba y certificación CE adjuntos. |

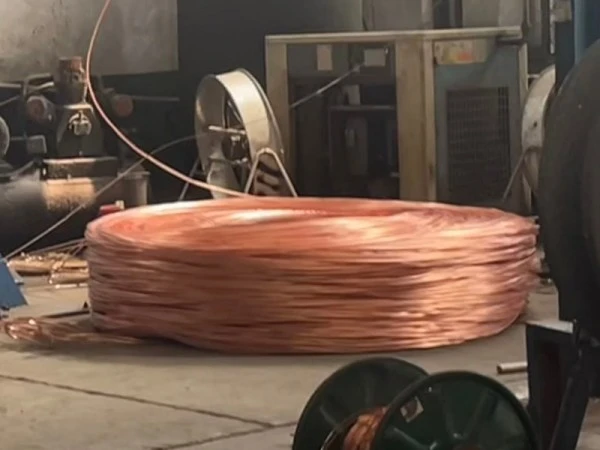

La especificación suministrada identifica como material conductor cobre libre de oxígeno de alta pureza al 99,99%. Los conductores sólidos de Clase 1 están listados para N-KYJV, mientras que las configuraciones de conductores flexibles están disponibles para los modelos flexibles correspondientes. Se enumeran secciones transversales de 0,75 a 6 mm² y cantidades de núcleos de 2 a 61, lo que permite que la configuración del cable coincida con diferentes diseños de circuitos de control.
El polietileno reticulado XLPE forma la capa aislante primaria. Los datos técnicos especifican una temperatura de funcionamiento máxima a largo plazo de 90 ℃ y una tolerancia de sobrecarga a corto plazo de 130 ℃. Este rango de temperatura debe considerarse junto con la carga del conductor, las condiciones ambientales y el entorno de instalación real al seleccionar el cable.
La capa ignífuga está formada por una envoltura de cinta de mica sintética de doble capa. Según las especificaciones suministradas, el cable puede permanecer energizado durante 90 minutos bajo una temperatura de fuego abierto no inferior a 830 ℃. Por lo tanto, la capa resistente al fuego es una parte clave de la construcción del cable para circuitos de señal y control de emergencia donde se especifica el funcionamiento continuo del circuito.
La funda exterior está especificada como poliolefina ignífuga. Además de proteger la estructura interna del cable durante la instalación y el servicio, la funda tiene como objetivo restringir la propagación de la llama bajo las condiciones de comportamiento frente al fuego indicadas.
La construcción NH-KYJY/NH-KYJYR sin armadura tiene un radio de curvatura mínimo de 6 veces el diámetro exterior del cable y se puede utilizar para bandejas de cables, conductos interiores y zanjas para cables. Cuando la interferencia electromagnética es una preocupación, la configuración NH-KYJYP blindada proporciona blindaje trenzado de cobre con la cobertura especificada de al menos el 80 %.
Para rutas expuestas a presión mecánica o instalación subterránea, N-KYJV22 y N-KYJY23 están listados con armadura de cinta de acero de doble capa y un radio de curvatura mínimo de 12 veces el diámetro exterior del cable. Antes de seleccionar la construcción blindada se debe confirmar el método de instalación, la exposición mecánica, las condiciones de enterramiento y el nivel de protección requerido.
Los circuitos de control y señal para alarmas contra incendios, bombas de rociadores, extractores de humos, contraventanas contra incendios e iluminación de emergencia pueden usar el cable cuando los parámetros eléctricos y de resistencia al fuego requeridos coincidan con las especificaciones del proyecto.
Los túneles, corredores de servicios públicos integrales, áreas de estacionamiento subterráneo y otros espacios cerrados pueden requerir cableado de control resistente al fuego para equipos de emergencia y sistemas de conexión de protección contra incendios.
Las centrales fotovoltaicas, las salas de equipos de almacenamiento de energía y la infraestructura de carga pueden implicar circuitos de control de emergencia en los que es necesario considerar conjuntamente la temperatura, el comportamiento frente al fuego y las condiciones de instalación.
Los hospitales, escuelas, centros comerciales, aeropuertos y edificios de oficinas pueden requerir circuitos de control resistentes al fuego para sistemas de emergencia y equipos de servicios de edificios.
Las plantas metalúrgicas, químicas y otras plantas industriales pueden utilizar cableado de control resistente al fuego para el apagado de equipos, alarmas, ventilación de emergencia y funciones de control relacionadas, sujeto a los requisitos aplicables del proyecto.
El cable puede especificarse como parte de equipos electromecánicos o sistemas de protección contra incendios destinados a proyectos en el extranjero, con los estándares requeridos, la documentación de prueba y el embalaje confirmados según el mercado de destino.
Para un cable de control resistente al fuego, la verificación debe abarcar más que el material del conductor. La sección transversal del conductor, la cantidad de núcleos, la resistencia de aislamiento, el resultado de la tensión soportada, la capa resistente al fuego, el material de la cubierta y las condiciones de instalación aplicables deben corresponder con las especificaciones del proyecto.
Los datos suministrados especifican 3000 V/5 min para la prueba de tensión soportada del producto terminado y una resistencia de aislamiento de al menos 1000 MΩ·km a 20 ℃. Para la adquisición de proyectos, los informes de prueba requeridos, los documentos de certificación y los estándares aplicables del mercado de destino deben confirmarse con el modelo de cable exacto en lugar de con la categoría de producto en su conjunto.
Para pedidos de exportación, el embalaje se puede disponer con film plástico y bobinas de plástico o madera fumigada según especificación suministrada. La identificación del núcleo, la longitud de entrega y cualquier requisito de blindaje, blindaje o construcción libre de halógenos con bajo contenido de humo deben incluirse en las especificaciones del pedido.
Primero confirme el voltaje del circuito de control y el nivel de resistencia al fuego requerido. Luego determine la sección transversal del conductor y el número de núcleos de acuerdo con el equipo conectado y el diseño del circuito. Si el recorrido del cable pasa por una zona con interferencias electromagnéticas, se puede considerar una construcción blindada. Para enterramientos directos o rutas mecánicamente expuestas, es posible que se requiera un modelo blindado.
La ruta de instalación también determina el radio de curvatura mínimo. Las versiones no blindadas requieren al menos 6 veces el diámetro exterior del cable, las versiones blindadas al menos 8 veces y las versiones blindadas enumeradas al menos 12 veces. Para proyectos que involucran túneles, hospitales, centros comerciales u otros lugares de alta ocupación, la construcción requerida de cable libre de halógenos u otra construcción especial requerida debe confirmarse en las especificaciones del proyecto antes de realizar el pedido.
La tabla técnica suministrada identifica GB/T 9330 como el estándar aplicable al producto. Para proyectos en el extranjero, se deben confirmar los estándares internacionales requeridos, los documentos de certificación y los requisitos de prueba de acuerdo con el mercado de destino y la construcción exacta del cable.
El cable utiliza cinta de mica sintética de doble capa como capa resistente al fuego. Los datos técnicos suministrados especifican la activación continua durante 90 minutos bajo una temperatura de fuego abierto no inferior a 830 ℃. La clasificación real de resistencia al fuego y la documentación de prueba deben verificarse con el modelo solicitado y la norma del proyecto aplicable.
Las secciones de conductor estándar indicadas son 0,75, 1,0, 1,5, 2,5, 4 y 6 mm². Las series de núcleos estándar incluyen 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 y 61 núcleos. Se pueden discutir recuentos de núcleos especiales según los requisitos del proyecto.
Sí. El NH-KYJYP blindado figura en la lista con blindaje trenzado de cobre y una tasa de cobertura de al menos el 80 %. N-KYJV22 y N-KYJY23 están listados con armadura de cinta de acero de doble capa. El modelo debe seleccionarse según la interferencia electromagnética, la exposición mecánica y el método de instalación.
Según la especificación suministrada, el NH-KYJY/NH-KYJYR sin blindaje requiere un radio de curvatura mínimo de 6 veces el diámetro exterior del cable, el NH-KYJYP blindado requiere al menos 8 veces y el N-KYJV22 o N-KYJY23 blindado requiere al menos 12 veces.
Proporcione el modelo requerido, la sección transversal del conductor, la cantidad de núcleos, la longitud del cable, el voltaje nominal, el método de tendido y el entorno de instalación. Si se requiere blindaje, armadura de cinta de acero, construcción libre de halógenos con bajo contenido de humo, longitud de entrega especial o embalaje de exportación, estos detalles también deben incluirse para que las especificaciones y la documentación puedan coincidir con precisión.
