Modelos de productos: ZR-KVV es decir Z(A、B、C、D)-KVV, ZR-KVVP es decir Z(A、B、C、D)-KVVP, ZR-KVV22 es decir Z(A、B、C、D)-KVV22, etc.

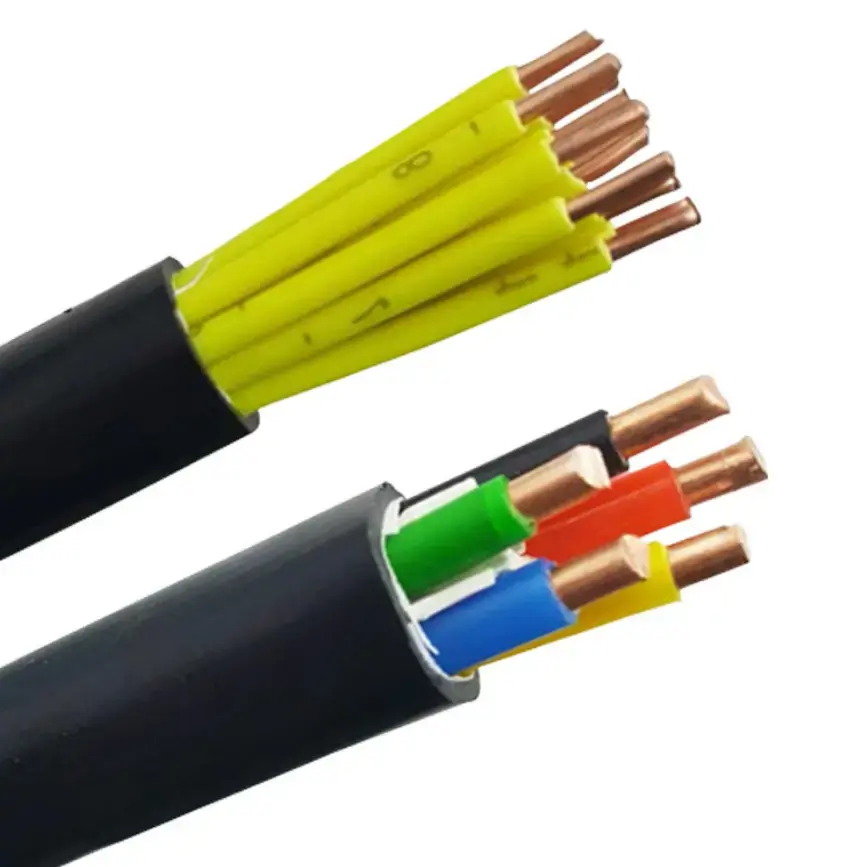

El cable de control retardante de llama de PVC y cobre es un cable de control de 450/750 V que utiliza conductores de cobre libres de oxígeno de alta pureza, cinta de mica y aislamiento y funda de PVC retardante de llama. Hay disponibles construcciones de conductores sólidos Clase 1, trenzados Clase 2 y flexibles Clase 5 para diferentes condiciones de cableado. El cable está destinado a circuitos de control, monitoreo y auxiliares en instalaciones industriales, edificios y otros sistemas eléctricos de bajo voltaje donde se requiere un rendimiento ignífugo y resistente al fuego.
La construcción del cable también puede incluir un trenzado de alambre de cobre opcional o un blindaje de cinta de cobre, con cantidades de núcleos de 2 a 61 núcleos. Por lo tanto, la selección puede basarse en el tipo de conductor, la sección transversal, la cantidad de núcleos, los requisitos de blindaje, el método de instalación y los requisitos de comportamiento frente al fuego aplicables del proyecto.
|
Categoría de parámetro |
Elemento de parámetro |
Índice técnico |
|
Configuración de la estructura |
Material conductor |
Cobre libre de oxígeno de alta pureza; Conductor rígido sólido/conductor flexible multifilar opcional |
|
|
Sección transversal del conductor |
0,5 mm² ~ 10 mm² |
|
|
Capa de aislamiento |
Cinta de mica ignífuga + aislamiento de PVC |
|
|
Capa protectora (opcional) |
Trenzado de alambre de cobre/envoltura de cinta de cobre, tasa de cobertura de blindaje ≥80% |
|
|
Funda exterior |
Funda de PVC ignífuga |
|
|
Especificación de cantidad principal |
2~61 núcleos, opcional |
|
Rendimiento eléctrico |
Tensión nominal |
450/750V |
|
|
Resistencia de aislamiento a 20 ℃ |
≥100MΩ·km |
|
|
Tensión soportada a frecuencia industrial |
3kV, sin avería durante 5 minutos |
|
|
Resistencia del conductor de CC |
Cumple con el estándar GB/T 9330 |
|
Rendimiento retardante de llama y resistente al fuego |
Clasificación de resistencia al fuego |
Exposición al fuego a no menos de 830 ℃ durante 90 minutos |
|
|
Calificación retardante de llama |
Cumple con los requisitos ZA, ZB, ZC especificados en GB/T 19666. |

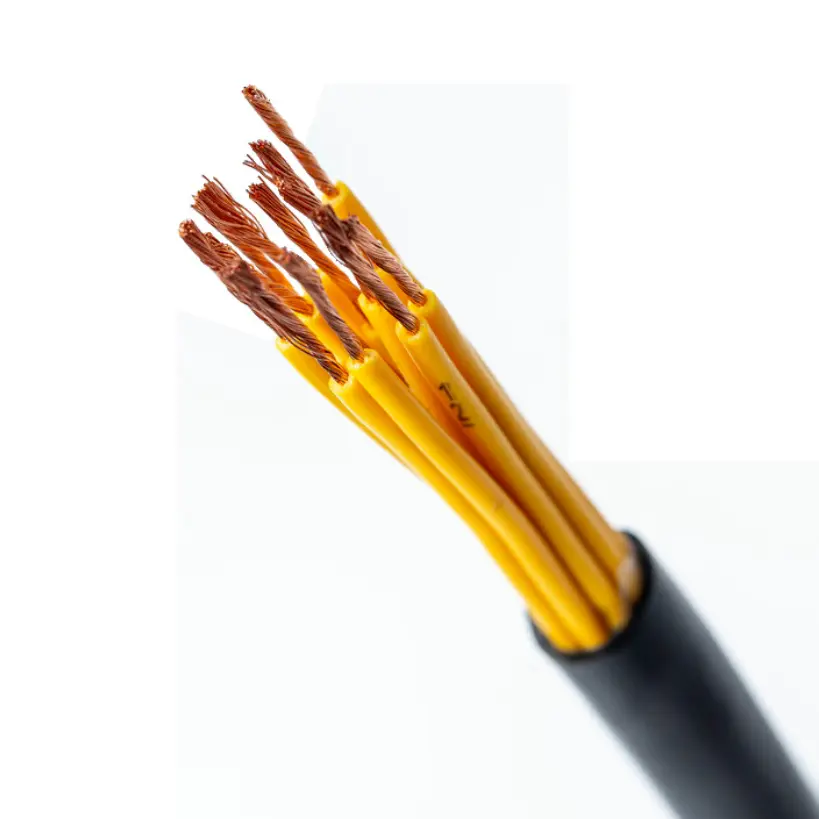

El cable está disponible con conductores de cobre sólidos, trenzados o flexibles. Se pueden utilizar construcciones sólidas y trenzadas cuando la ruta del cable es relativamente fija, mientras que los conductores flexibles son más convenientes para el cableado de gabinetes, conexiones de equipos e instalaciones que requieren un manejo más fácil de los cables. Se debe seleccionar la construcción del conductor adecuada según el método de instalación y los requisitos mecánicos.
La cinta de mica forma la capa resistente al fuego alrededor del conductor, mientras que el PVC proporciona el aislamiento eléctrico principal. La funda exterior también está fabricada en PVC ignífugo. Esta combinación le da al cable una construcción resistente al fuego definida y características retardantes de llama para la configuración de cable aplicable.
Para circuitos donde es necesario considerar la interferencia electromagnética, se puede especificar un trenzado de alambre de cobre o una envoltura de cinta de cobre como capa protectora. La tasa de cobertura de protección indicada es ≥80%. La construcción blindada debe seleccionarse según el tipo de señal, el equipo eléctrico circundante y el entorno de instalación.
El cable de control retardante de llama de PVC y cobre se puede configurar para condiciones de cableado de control tanto fijas como más flexibles. Esto reduce la necesidad de seleccionar construcciones de conductores completamente diferentes cuando un proyecto contiene gabinetes de control, conexiones de equipos y rutas de cables fijas dentro del mismo sistema eléctrico.
Para los circuitos que transportan señales de control y monitoreo, la resistencia del conductor es una especificación importante más que una simple descripción del material. La tabla técnica proporciona los requisitos de resistencia de aislamiento, tensión soportada y resistencia del conductor que se pueden utilizar como confirmación técnica antes de realizar el pedido.
Cuando la protección contra incendios sea parte del diseño eléctrico, las características ignífugas y resistentes al fuego del cable deberían evaluarse junto con el tendido del cable, los métodos de soporte y los requisitos del sistema completo de protección contra incendios. El rendimiento del cable no debe considerarse independientemente del método de instalación.
1. Sistemas de protección contra incendios: Armarios de control de protección contra incendios, circuitos relacionados con alarmas, equipos de extracción de humos y sistemas de control de bombas de agua contra incendios.
2. Instalaciones de Energía: Gabinetes de control eléctrico, circuitos auxiliares de grupos electrógenos y cableado de control o señal en salas de distribución de energía.
3. Automatización Industrial: Sistemas de control para líneas de producción, maquinaria y equipos de proceso donde se requiere construcción de cables retardantes de llama.
4. Sistemas eléctricos de edificios: sistemas de control de ascensores, equipos de aire acondicionado central, salas de máquinas de sótanos y otras aplicaciones de automatización de edificios.
5. Equipo Industrial General: Equipos de tratamiento de aguas residuales, líneas de secado, máquinas herramienta y otros circuitos auxiliares de control.
Para la adquisición técnica, los principales puntos de verificación incluyen la construcción del conductor, la sección transversal del conductor, el espesor del aislamiento de PVC, la resistencia del aislamiento, la tensión soportada, la resistencia del conductor, la configuración del blindaje y los requisitos de resistencia al fuego especificados. Estos parámetros proporcionan una base más práctica para la aceptación del producto que las descripciones generales de la calidad del cable.
Qiancheng puede proporcionar las especificaciones del producto y la documentación técnica aplicables de acuerdo con la configuración del cable solicitada. Para proyectos de ingeniería y exportación, los requisitos para informes de prueba, certificados, registros de inspección, embalaje y longitud del cable deben confirmarse antes de la producción.
La sección transversal del conductor disponible es de 0,5 mm² a 10 mm². La selección debe basarse en la función del circuito, la carga eléctrica, la resistencia permitida del conductor y los requisitos de instalación aplicables.
La configuración estándar cubre de 2 a 61 núcleos. La cantidad de núcleo debe determinarse a partir del número de circuitos de control, monitoreo y auxiliares requeridos por el equipo o proyecto.
Cuando la interferencia de la señal sea un problema, se puede considerar el trenzado de cables de cobre o el blindaje con cinta de cobre. El método de blindaje requerido debe confirmarse según el entorno eléctrico y los requisitos del sistema de control.
La tabla técnica especifica una condición de exposición al fuego de no menos de 830 ℃ durante 90 minutos y requisitos de retardante de llama según GB/T 19666. Las condiciones de prueba y la documentación requeridas deben confirmarse con las especificaciones reales del proyecto antes de realizar el pedido.
Los datos técnicos hacen referencia a GB/T 9330 para la resistencia del conductor de CC y a GB/T 19666 para los requisitos de retardo de llama enumerados. Cualquier certificación adicional o documentación de prueba requerida para un proyecto de exportación debe confirmarse de acuerdo con la configuración de cable solicitada.
El cable se puede configurar con conductores rígidos sólidos o conductores flexibles de múltiples hilos. La construcción adecuada depende de si la instalación es fija, pasa por un armario eléctrico o requiere mayor flexibilidad durante la instalación.
Las secciones de conductor enumeradas varían de 0,5 mm² a 10 mm², con cantidades de conductores de 2 a 61 conductores. La combinación final debe confirmarse según el diseño del circuito y la configuración del cable.
Sí. Se puede especificar un trenzado de alambre de cobre o una envoltura de cinta de cobre como capa de blindaje opcional, con una tasa de cobertura de blindaje listada de ≥80%.
Se utiliza para control, monitoreo y circuitos auxiliares en sistemas de protección contra incendios, instalaciones eléctricas, equipos de automatización industrial, sistemas eléctricos de edificios y otras aplicaciones industriales donde se requieren las características ignífugas y resistentes al fuego especificadas.
Proporcione el modelo requerido, tipo de conductor, sección transversal, cantidad de núcleos, requisitos de blindaje, longitud del cable, entorno de instalación y requisitos aplicables de resistencia al fuego. También se deben especificar con antelación todos los informes de inspección, certificados o documentación de exportación necesarios.
