Modelo de producto básico: N-KVV(NH-KVV).

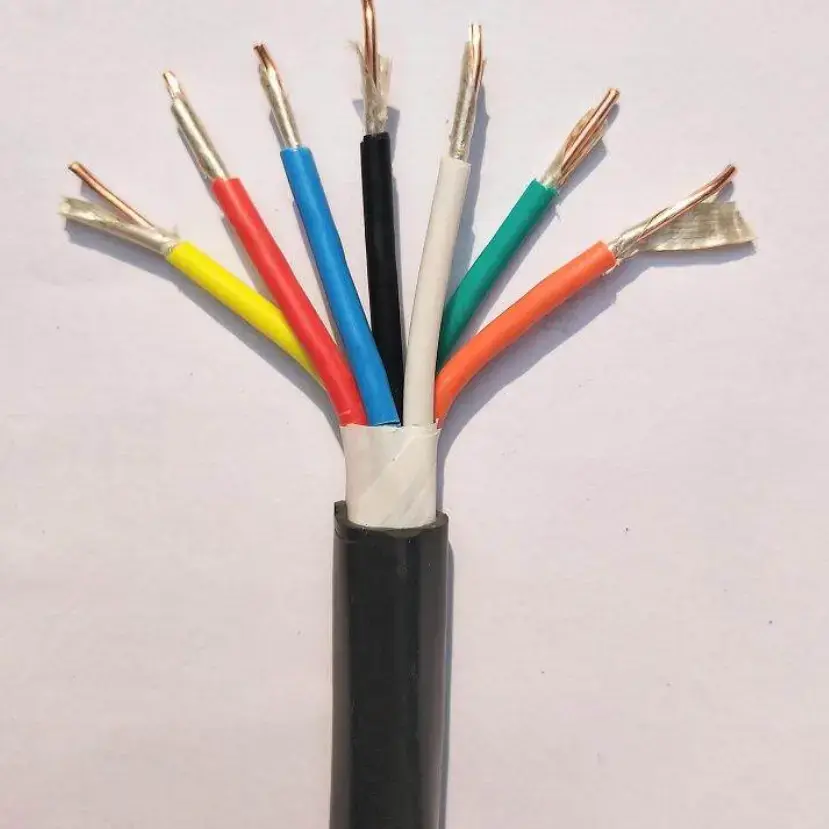

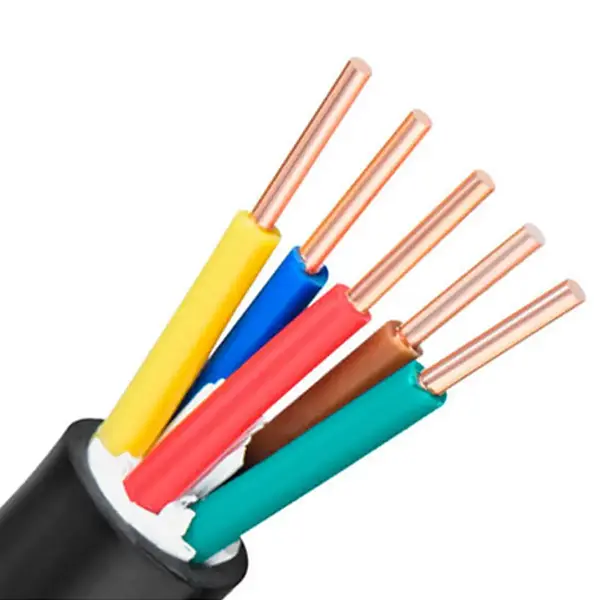

El cable de control resistente al fuego de PVC y cobre combina un conductor de cobre, una capa resistente al fuego de cinta de mica y aislamiento y funda de PVC para circuitos auxiliares y de control que requieren una construcción de cable resistente al fuego. El cable de 450/750 V está diseñado para aplicaciones donde mantener la continuidad del circuito durante un período específico bajo exposición al fuego es parte del diseño del sistema. Dependiendo de la construcción del conductor, el cable se puede configurar con conductores de cobre Clase 1 o Clase 5.
La cinta de mica forma la capa clave resistente al fuego alrededor del conductor, mientras que las opciones de conductor flexible facilitan el paso del cable a través de bandejas portacables, gabinetes de control y conexiones de equipos. La selección de las especificaciones debe tener en cuenta la sección transversal del conductor, la cantidad de núcleos, las condiciones de instalación y los requisitos de resistencia al fuego del sistema eléctrico completo.
|
Sección nominal (mm²) |
Número de conductores |
Capa resistente al fuego |
Espesor del aislamiento de PVC (mm) |
Resistencia del conductor CC de 20 ℃ (Ω/km) |
Resistencia del conductor CC de 20 ℃ (Ω/km) |
|
|
|
Material |
|
Chapado no metálico |
Chapado en metal |
|
0.5 |
1 o 7 |
cinta de mica |
0.6 |
36.0 |
36.7 |
|
0.75 |
1 o 7 |
cinta de mica |
0.6 |
24.5 |
24.8 |
|
1.0 |
1 o 7 |
cinta de mica |
0.6 |
18.1 |
18.2 |
|
1.5 |
1 o 7 |
cinta de mica |
0.7 |
12.1 |
12.2 |
|
2.5 |
1 o 7 |
cinta de mica |
0.8 |
7.41 |
7.56 |
|
4 |
1 o 7 |
cinta de mica |
0.8 |
4.61 |
4.70 |
|
6 |
1 o 7 |
cinta de mica |
0.8 |
3.08 |
3.11 |
|
Números de núcleo recomendados: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. Los números de núcleo personalizados están disponibles a pedido del cliente. |
Números de núcleo recomendados: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. Los números de núcleo personalizados están disponibles a pedido del cliente. |
Números de núcleo recomendados: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. Los números de núcleo personalizados están disponibles a pedido del cliente. |
Números de núcleo recomendados: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. Los números de núcleo personalizados están disponibles a pedido del cliente. |
Números de núcleo recomendados: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. Los números de núcleo personalizados están disponibles a pedido del cliente. |
Números de núcleo recomendados: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52, 61. Los números de núcleo personalizados están disponibles a pedido del cliente. |
La cinta de mica se coloca alrededor del conductor como principal componente resistente al fuego. Bajo exposición al fuego, esta capa está destinada a mantener el aislamiento eléctrico para las condiciones de prueba especificadas y ayudar a preservar la continuidad del circuito durante el período requerido. La clasificación real de resistencia al fuego debe confirmarse con la especificación del producto y el método de prueba aplicables al proyecto.
La construcción del conductor puede basarse en cobre Clase 1 o Clase 5 según la configuración de cable requerida. La tabla técnica proporciona valores de cantidad de conductores, sección transversal y resistencia de 20 ℃ CC, lo que permite verificar los parámetros eléctricos antes de confirmar las especificaciones.
El PVC proporciona el aislamiento primario alrededor del conductor y contribuye a la protección mecánica general del cable. El espesor de aislamiento listado cambia con la sección transversal nominal, por lo que la especificación del cable debe seleccionarse junto con el tamaño del conductor requerido y las condiciones de instalación.
El cable de control resistente al fuego de PVC y cobre está diseñado para circuitos donde las funciones de control, alarma, monitoreo o auxiliares pueden necesitar permanecer disponibles durante un incendio durante un período definido. Los circuitos típicos incluyen gabinetes de control de protección contra incendios, equipos de extracción de humos, bombas contra incendios y otros sistemas controlados eléctricamente.
La función resistente al fuego debe considerarse parte del diseño completo del circuito. El tendido de cables, el método de soporte, el equipo conectado, el entorno de instalación y la clasificación de resistencia al fuego requerida pueden afectar el rendimiento final del sistema.
1. Ingeniería de protección contra incendios: Gabinetes de control de conexiones de protección contra incendios, sistemas de alarma contra incendios, extractores de humos y circuitos de control de bombas de agua contra incendios.
2. Plantas Eléctricas: Gabinetes de control eléctrico, líneas de control secundario para grupos electrógenos y cableado de control o señal en salas de distribución de energía.
3. Industria Metalúrgica: Consolas de operación automática y circuitos de control para equipos de línea de producción en talleres metalúrgicos.
4. Construcción de edificios: salas de máquinas del sótano, sistemas centrales de aire acondicionado y sistemas de control de conexiones de protección contra incendios de ascensores.
5. Industria General: Equipos de tratamiento de aguas residuales, líneas de producción de secado y circuitos de control de soporte de máquinas herramienta donde se requiera una construcción resistente al fuego.
La sección transversal requerida debe determinarse a partir de la carga eléctrica, la función del circuito, la resistencia permitida del conductor y los requisitos de instalación aplicables. Los datos disponibles cubren secciones nominales de 0,5 mm² a 6 mm².
La cantidad de núcleos debe corresponder al número de circuitos de control, alarma, monitoreo y auxiliares que se llevarán a cabo. La tabla enumera las configuraciones de núcleos recomendadas hasta 61 núcleos, con cantidades de núcleos personalizadas disponibles según las especificaciones suministradas.
Cuando los cables deban pasar a través de gabinetes de control, bandejas o conexiones de equipos, se deben considerar en conjunto la construcción del conductor y las condiciones de flexión permitidas. El radio de curvatura requerido debe confirmarse a partir de la especificación del cable aplicable en lugar de asumirse únicamente a partir del tipo de conductor.
Los cables resistentes al fuego deben seleccionarse de acuerdo con la duración requerida de la prueba, las condiciones de exposición al fuego y el estándar del sistema. Un cable no debe especificarse únicamente con el término “resistente al fuego”; También se debe confirmar la clasificación de desempeño requerida y la documentación de prueba de respaldo.
Para la adquisición del proyecto, los principales puntos de verificación incluyen el material y la construcción del conductor, la sección transversal nominal, la resistencia del conductor, la configuración de la cinta de mica, el espesor del aislamiento de PVC y las dimensiones del cable terminado. Estas características medibles proporcionan una base práctica para comparar el cable suministrado con las especificaciones técnicas acordadas.
Para pedidos de exportación o ingeniería, Qiancheng puede coordinar la documentación requerida del producto de acuerdo con las especificaciones del cable y los requisitos del proyecto. Si se requiere un informe de prueba, certificado o documento de inspección de resistencia al fuego específico, se debe identificar antes de la confirmación del pedido para que la documentación aplicable pueda compararse con la configuración real del cable.
La tensión nominal es 450/750V. Está destinado a circuitos de control, monitoreo y auxiliares donde se requiere la construcción resistente al fuego especificada.
La cinta de mica se utiliza como capa resistente al fuego alrededor del conductor. Su función es ayudar a mantener el aislamiento eléctrico y la continuidad del circuito bajo las condiciones especificadas de prueba de fuego.
La tabla cubre secciones transversales nominales de 0,5 mm² a 6 mm², con las correspondientes configuraciones de conductores, espesor de aislamiento de PVC y valores de resistencia del conductor de CC a 20 ℃.
Los números de núcleo recomendados enumerados son 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 y 61. Las cantidades de núcleos personalizados se pueden discutir de acuerdo con la especificación del proyecto.
Se puede aplicar en sistemas de control de protección contra incendios, circuitos de control de plantas de energía, equipos metalúrgicos, sistemas mecánicos y eléctricos de edificios, equipos de tratamiento de aguas residuales y otras aplicaciones de control industrial donde se requiere una construcción de cables resistentes al fuego.
Para confirmar las especificaciones, es útil proporcionar el modelo requerido, la sección transversal del conductor, la cantidad de núcleos, la longitud del cable, el entorno de instalación, los requisitos de resistencia al fuego y cualquier documento técnico o registro de inspección requerido.
