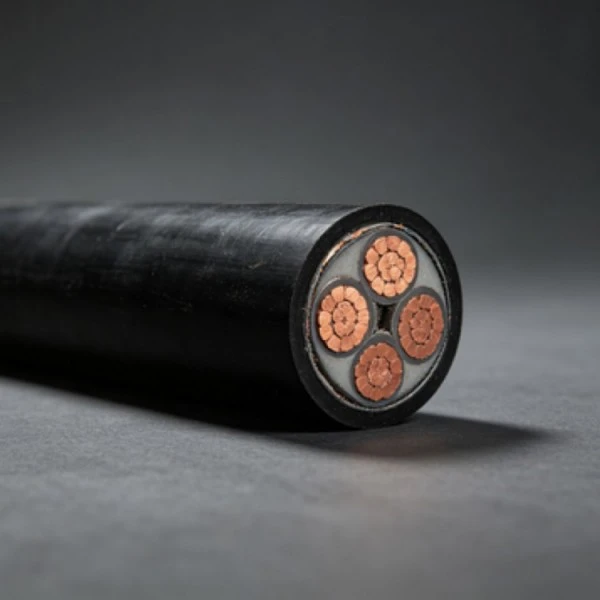

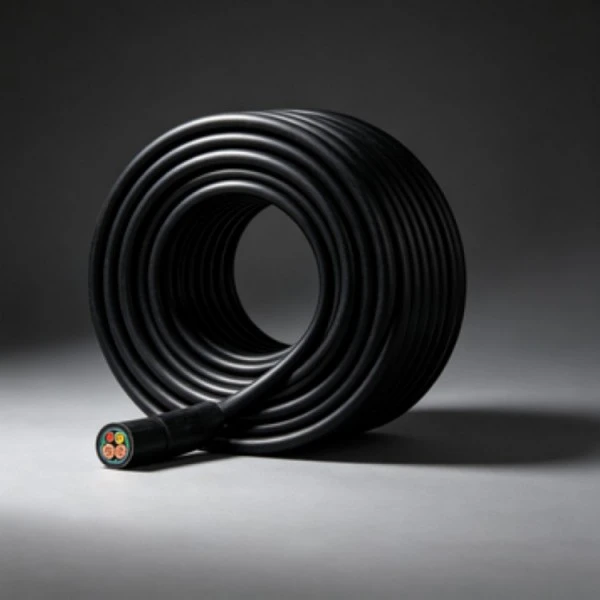

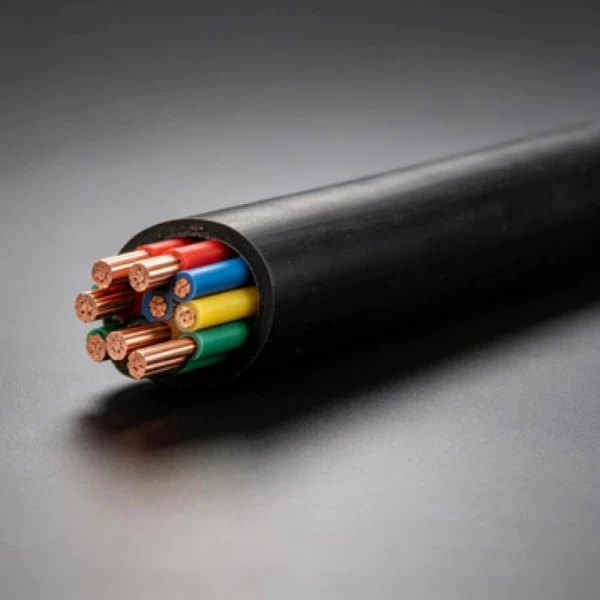

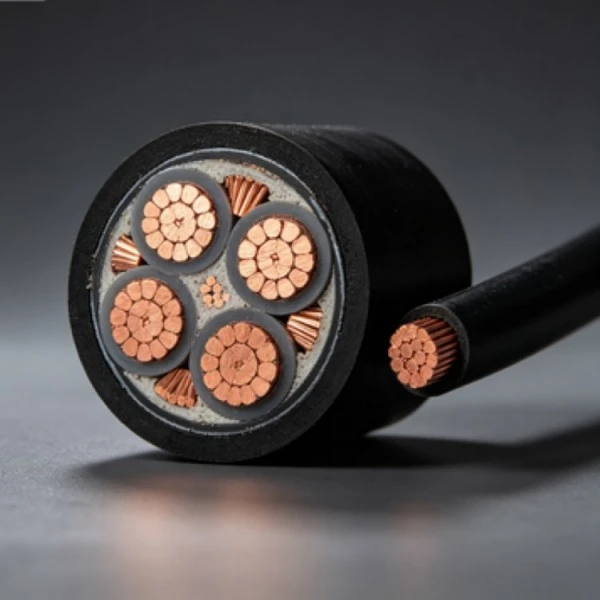

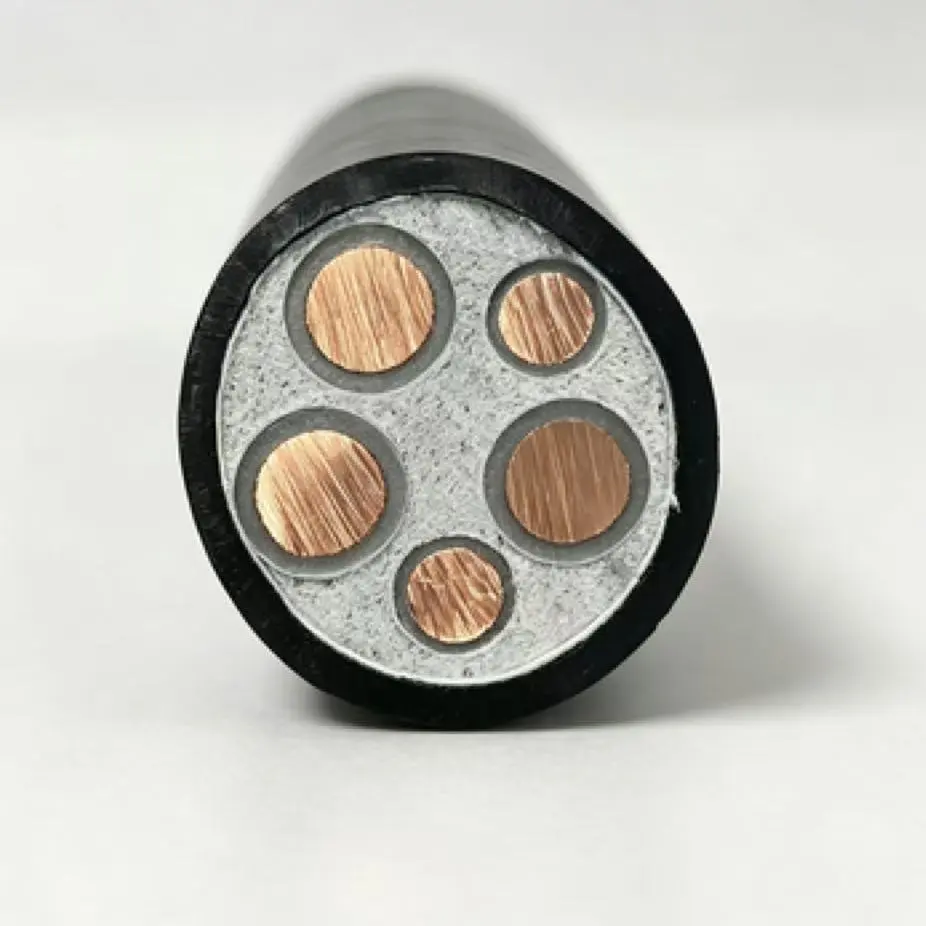

El cable de alimentación de cobre XLPE de bajo voltaje combina conductores de cobre con aislamiento de polietileno reticulado (XLPE) para transmisión y distribución de energía de bajo voltaje. Los tamaños de conductores disponibles cubren aplicaciones comunes de construcción, equipos y distribución, con construcciones de conductores sólidos y trenzados incluidas en las especificaciones enumeradas. El tamaño del cable, el método de instalación y los requisitos del proyecto deben confirmarse antes de la producción.
| Sección nominal (mm²) | Mín. alambres conductores | Diámetro exterior del conductor (mm) | Espesor del aislamiento XLPE (mm) | Aprox. aislamiento OD (mm) | Máx. resistencia del conductor a 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
El conductor proporciona la ruta principal de transporte de corriente del cable. Las especificaciones suministradas incluyen construcciones sólidas y trenzadas con secciones transversales más pequeñas, mientras que los tamaños más grandes utilizan conductores trenzados de varios cables. Los valores de resistencia del conductor a 20 ℃ se enumeran en la tabla técnica para la verificación de especificaciones.
El polietileno reticulado proporciona el aislamiento eléctrico primario alrededor del conductor de cobre. En comparación con el polietileno termoplástico ordinario, el XLPE se selecciona comúnmente para cables eléctricos donde se requiere una mayor capacidad térmica y propiedades de aislamiento estables. Los límites de temperatura de funcionamiento reales deben seguir las especificaciones del producto aplicables.
El diámetro del conductor, el espesor del aislamiento y el diámetro aislado aproximado varían con la sección transversal nominal. Estos valores son importantes a la hora de comprobar la compatibilidad de los cables con terminales, conductos, bandejas de cables y otros componentes de la instalación.
El aislamiento proporciona protección contra la manipulación normal durante la instalación del cable. Sin embargo, el cable no debe tratarse como un sustituto de una construcción flexible o blindada dedicada donde la instalación implica movimiento continuo, impacto mecánico severo, fuerza de tracción excesiva u otras condiciones especiales.
La combinación de un conductor de cobre y aislamiento XLPE proporciona una construcción de cable de alimentación de bajo voltaje convencional para distribución eléctrica. La resistencia del conductor, las dimensiones del aislamiento y los requisitos de tensión soportada deben verificarse con la norma aplicable y las especificaciones del proyecto antes de su aceptación.
El cable de alimentación de bajo voltaje de cobre XLPE se puede especificar de acuerdo con la carga eléctrica, el entorno de instalación y la construcción del conductor requerida, en lugar de simplemente seleccionar una sección transversal basada en la corriente nominal.
Las dimensiones del cable terminado deben compararse con las especificaciones del producto aplicables. Para el requisito de prueba de voltaje de CA suministrado, el cable resiste3,5 kV durante 5 minutossin descomponerse a temperatura ambiente. El procedimiento de prueba aplicable y los criterios de aceptación deben confirmarse con la norma pertinente para el cable solicitado.
La identificación continua puede incluir el nombre del fabricante, el modelo del producto y la tensión nominal, según los requisitos de marcado aplicables. El contenido de marcado específico se puede confirmar antes de la producción cuando el cable se suministra para una aplicación en el extranjero o para un proyecto específico.
La inspección puede cubrir la resistencia del conductor, las mediciones dimensionales, el estado del aislamiento y las pruebas eléctricas especificadas. Cuando el proyecto requiera registros de inspección de fábrica o documentación de prueba adicional, esos requisitos deben confirmarse cuando se realiza el pedido.
Las bandejas portacables se pueden utilizar para la distribución de energía en edificios, fábricas, sótanos e instalaciones similares. Los cables de potencia y control deben disponerse de acuerdo con el diseño eléctrico, con espacio suficiente para la disipación del calor y acceso para inspección. Los soportes, intervalos de fijación y separación de cables deben seguir las especificaciones de instalación aplicables.
Para el entierro directo, la ruta del cable, la profundidad del entierro, las condiciones del suelo y la protección mecánica deben determinarse de acuerdo con el diseño del proyecto. Durante la colocación se deben evitar objetos punzantes y tensiones mecánicas excesivas. Cuando la instalación pueda estar expuesta a excavaciones o impactos externos, se debe considerar protección mecánica adicional.
La instalación de conductos se puede utilizar para cableado oculto en paredes divisorias, estructuras de piso y otras rutas protegidas. El interior del conducto debe estar libre de residuos y bordes cortantes, y el tirado del cable debe permanecer dentro de los límites mecánicos permitidos. Las uniones de cables deben ubicarse en cajas de conexiones o equipos de distribución accesibles en lugar de dentro de secciones de conductos ocultos.
Las instalaciones verticales de gran altura requieren atención al peso del cable y a la disposición de fijación. Los cables deben sujetarse a intervalos adecuados en lugar de permitir que todo su peso actúe sobre un único punto de conexión. El sistema de fijación también debe evitar movimientos excesivos y tensiones mecánicas durante el servicio.
La instalación en exteriores requiere tener en cuenta la luz solar, la temperatura, la humedad, la protección mecánica y la construcción de la cubierta del cable. Para el recorrido aéreo, se deben proporcionar soportes y espacios libres adecuados. Cuando el cable está expuesto a condiciones fuera del rango de aplicación nominal, es posible que se requiera una cubierta o construcción de cable alternativa.
Las especificaciones enumeradas van desde 1,5 mm² hasta 400 mm². Los tamaños más pequeños incluyen opciones de conductores sólidos y trenzados, mientras que los tamaños más grandes utilizan construcciones trenzadas de varios cables. El tamaño requerido debe seleccionarse según la corriente de carga, la caída de voltaje, el método de instalación y los requisitos eléctricos aplicables.
Los conductores sólidos utilizan un solo cable conductor, mientras que las construcciones trenzadas constan de varios cables. Los conductores sólidos pueden ser apropiados para cableado fijo donde la flexibilidad no es un requisito importante. Los conductores trenzados proporcionan un manejo más fácil cuando el cable debe tenderse alrededor de equipos o a través de rutas de instalación más complicadas.
Proporcione la sección transversal del conductor, la construcción del conductor, la tensión nominal, la longitud del cable requerida, la cantidad, el método de instalación y el destino de entrega. Para pedidos de proyecto, también se deben confirmar la norma aplicable, los documentos de inspección, los requisitos de marcado y las especificaciones de embalaje.
Las longitudes de cable personalizadas y las marcas de identificación se pueden discutir de acuerdo con las especificaciones de producción y la cantidad del pedido. Para pedidos personalizados, proporcione la longitud requerida, la tolerancia, el contenido de marcado, el método de embalaje y el cronograma de entrega para que estos detalles puedan revisarse antes de la producción.
Según el estándar del producto aplicable y las especificaciones de compra, la inspección puede incluir la resistencia del conductor, mediciones dimensionales, comprobaciones relacionadas con el aislamiento y pruebas de resistencia al voltaje de CA. Si un proyecto requiere un informe de prueba de fábrica o un formato de inspección específico, esto debe indicarse antes de la producción.
Se puede considerar para aplicaciones exteriores o subterráneas cuando la construcción y el revestimiento del cable seleccionados sean apropiados para el entorno de instalación. Las condiciones del suelo, la humedad, la luz solar, la carga mecánica y la temperatura de instalación deben revisarse antes de confirmar las especificaciones.
La construcción estándar de un cable de alimentación de bajo voltaje no debe estar automáticamente especificada para arrastre continuo, flexión repetida o movimiento torsional. Los equipos con estos requisitos normalmente requieren una construcción de cable flexible específicamente calificada para servicios móviles.
Confirme el modelo del producto, la sección transversal del conductor, la construcción del conductor, las dimensiones del aislamiento, la longitud del cable, el marcado y la norma aplicable. Para proyectos repetidos, mantener estas especificaciones consistentes ayuda a reducir las diferencias entre los lotes de producción y simplifica la inspección entrante.
Proporcione el tamaño del conductor, la construcción, la longitud del cable, la cantidad, el método de instalación y el destino requeridos.QianchengPuede revisar los requisitos técnicos y confirmar las especificaciones y la documentación disponibles antes de la producción.
