Qiancheng, un fabricante de cables de China, suministraAlambre redondo aislado con PVC de aluminiopara aplicaciones de cableado de construcción y distribución de energía fija de bajo voltaje. Con un conductor de aluminio, aislamiento de PVC y una funda exterior protectora, este cable combina una construcción liviana con un práctico aislamiento eléctrico. Comprender sus especificaciones, requisitos de instalación y características de rendimiento ayuda a los ingenieros, contratistas y equipos de adquisiciones a seleccionar el cable adecuado para sistemas eléctricos confiables.
El alambre redondo con aislamiento de aluminio y PVC está diseñado para instalaciones eléctricas fijas donde el peso del conductor, la protección del aislamiento y el costo del proyecto son consideraciones importantes. El modelo BLVV de Qiancheng cuenta con un conductor de aluminio de un solo núcleo con aislamiento de PVC y una funda exterior de PVC, con capacidad nominal de 300/500 V. Las secciones de conductor disponibles en las especificaciones indicadas oscilan entre 2,5 mm² y 70 mm². Esta guía explica la construcción del cable, los parámetros técnicos, los beneficios clave, los escenarios de aplicación, los criterios de selección y las precauciones de instalación para ayudar a los compradores a tomar decisiones informadas.

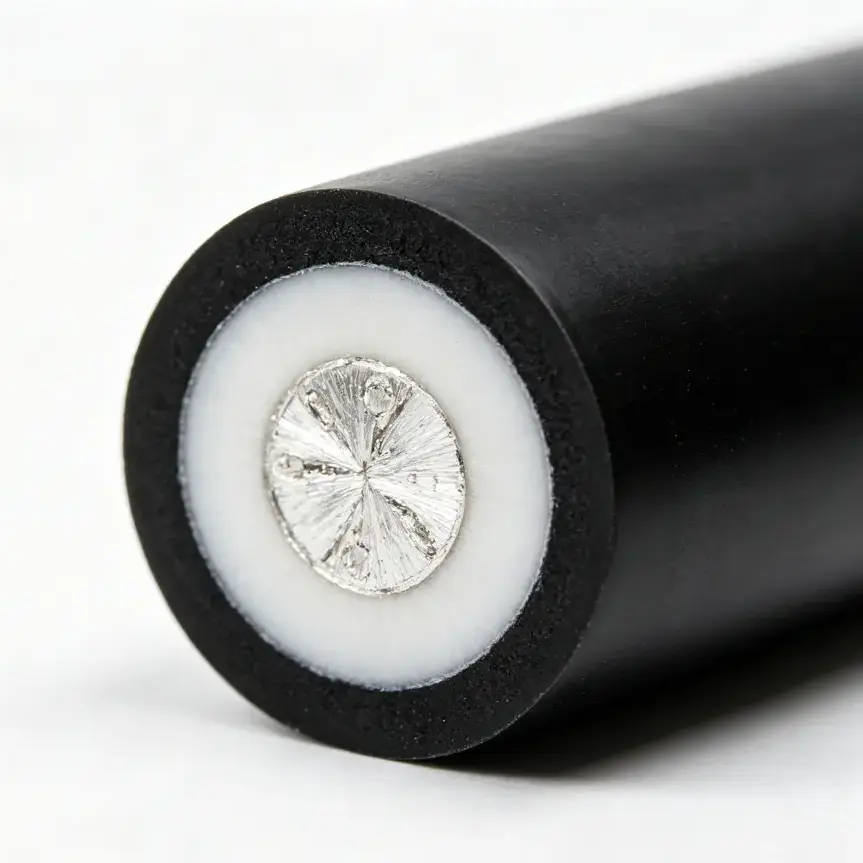

El alambre redondo con aislamiento de aluminio y PVC es un cable eléctrico que utiliza aluminio como material conductor y cloruro de polivinilo (PVC) como aislamiento. En la construcción BLVV ofrecida por Qiancheng, una funda exterior de PVC proporciona una capa protectora adicional alrededor del conductor aislado.
El cable está diseñado para instalaciones eléctricas fijas de baja tensión. Su tensión nominal es de 300/500V, por lo que su correcta aplicación y cumplimiento de la normativa eléctrica local es fundamental a la hora de especificarlo para un proyecto.
La combinación de aluminio y PVC aborda varios requisitos prácticos:
Es importante distinguir este producto de los cables de aluminio con aislamiento XLPE, cables de alimentación blindados y cordones flexibles. Sus clasificaciones eléctricas, límites de temperatura, características mecánicas y métodos de instalación pueden diferir significativamente.
Para obtener información específica del producto, visite la página del producto Alambre redondo aislado con aluminio y PVC de Qiancheng.
El rendimiento del cable depende de la interacción entre su conductor, aislamiento y cubierta exterior. Cada componente cumple una función diferente y la estructura completa debe cumplir con los requisitos de la instalación prevista.
El conductor de aluminio transporta corriente eléctrica a través del circuito. En comparación con el cobre, el aluminio es más liviano en volumen, lo que puede resultar beneficioso al manipular largos tramos de cable o transportar cantidades sustanciales de cable. Sin embargo, el aluminio tiene una resistividad eléctrica más alta que el cobre, por lo que el tamaño del conductor debe tener en cuenta la corriente, la caída de voltaje y las condiciones de instalación.
El aislamiento primario de PVC rodea al conductor y proporciona separación eléctrica. Su espesor debe corresponder al diseño de cable especificado y al estándar de producto aplicable. El aislamiento dañado, las temperaturas de funcionamiento inadecuadas o la instalación incorrecta pueden comprometer la seguridad eléctrica.
La funda externa de PVC añade una capa de protección contra el contacto mecánico normal y la exposición ambiental. Aunque el PVC puede ofrecer una resistencia útil a la humedad y la abrasión, el nivel real de protección depende de la formulación del material, el diseño del cable y el entorno operativo. No se debe asumir automáticamente que una funda de PVC ordinaria proporciona resistencia a los rayos UV, rendimiento retardante de llama o idoneidad para enterramiento directo.
La construcción redonda de un solo núcleo resultante está pensada para aplicaciones adecuadas de cableado fijo en lugar de un uso ilimitado en cualquier entorno interior o exterior.
Se deben revisar los datos técnicos antes de realizar el pedido de cualquier cable eléctrico. La siguiente tabla resume las especificaciones BLVV publicadas por Qiancheng. Los valores son dimensiones de referencia del producto, no clasificaciones universales para cada cable de aluminio y PVC.
| Sección transversal nominal | Número mínimo de cables conductores | Espesor del aislamiento (mm) | Espesor de la funda (mm) | Diámetro exterior máximo (mm) | Peso de referencia (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Nota de especificación importante:La tabla publicada identifica la cantidad mínima de cables conductores para cada tamaño. Los compradores deben confirmar con el proveedor la construcción exacta del conductor, los estándares aplicables, la temperatura de funcionamiento nominal, la capacidad de carga de corriente y cualquier informe de prueba requerido antes de realizar un pedido.
Por ejemplo, el diámetro exterior y el peso de referencia son útiles para estimar el espacio de tendido de cables, las cargas de transporte y las cantidades de material. No establecen de forma independiente si un cable puede transportar de forma segura una carga eléctrica particular.
La baja densidad del aluminio es una ventaja práctica en proyectos que involucran grandes cantidades de cable. En comparación con un conductor de cobre de función eléctrica equivalente, un conductor de aluminio del tamaño adecuado puede reducir el peso del conductor. La comparación final del peso del cable debe utilizar tamaños de conductores eléctricamente adecuados en lugar de simplemente comparar áreas de sección transversal iguales.
El aislamiento y la funda exterior realizan funciones complementarias. El aislamiento primario proporciona separación eléctrica, mientras que la funda añade protección externa. Esta disposición puede resultar útil en instalaciones fijas donde el cable se instala según sus condiciones nominales y está protegido contra tensiones mecánicas excesivas.
El rango listado de 2,5 mm² a 70 mm² ofrece a los compradores varias opciones para diferentes requisitos de circuito. Un conductor más pequeño puede ser adecuado para un circuito de carga relativamente baja, mientras que se puede considerar un conductor más grande para cargas más altas o rutas de cable más largas. La selección final debe basarse en cálculos de ingeniería y regulaciones aplicables.
Las opciones de tamaño regular pueden simplificar las comparaciones de especificaciones y la planificación de materiales. Para proyectos que requieren longitudes, cantidades, embalaje u opciones de materiales retardantes de llama particulares, los compradores deben confirmar la disponibilidad y los requisitos técnicos con Qiancheng antes de la producción o el envío.
Estas ventajas son más significativas cuando el cable se adapta a la aplicación prevista. Ningún material conductor o estructura de aislamiento puede compensar un tamaño incorrecto, conexiones deficientes o condiciones de instalación inadecuadas.
El cable BLVV de Qiancheng está diseñado para aplicaciones adecuadas de cableado fijo de bajo voltaje. Dependiendo de las regulaciones aplicables y las especificaciones del producto confirmadas, los usos potenciales incluyen:
Antes de especificar el cable para instalaciones al aire libre, verifique si la formulación de PVC particular y el diseño del cable están aprobados para la exposición anticipada. Para enterramientos directos, entornos de alto impacto, ubicaciones peligrosas o aplicaciones que requieren una clasificación particular de resistencia al fuego, puede ser necesario un cable diseñado específicamente y debidamente certificado.
Elegir un cable apropiado requiere más que hacer coincidir un área de sección transversal nominal con una corriente esperada. Un proceso de selección confiable considera el circuito eléctrico completo y su entorno de instalación.
Verifique que la clasificación de 300/500 V sea adecuada para el circuito y el código eléctrico aplicable. No asuma que un cable es apropiado para una clase de voltaje diferente simplemente porque su construcción física parece similar.
Determine la corriente de carga esperada, la longitud del circuito, la temperatura ambiente, el método de instalación, el agrupamiento con otros cables y la caída de voltaje permitida. La resistencia eléctrica del aluminio es mayor que la del cobre, por lo que una sustitución directa de tamaño por tamaño puede no ser apropiada.
Identifique la exposición potencial a la humedad, la luz solar, los productos químicos, la abrasión, el impacto y el calor. Confirme si se requieren conductos, canales, soportes o protección mecánica adicionales.
Los conductores de aluminio requieren terminales y conectores específicamente adecuados para aluminio. Confirme el tamaño del conductor permitido, el material del terminal, el método de preparación y el par de apriete. Las conexiones incorrectas pueden causar resistencia excesiva y sobrecalentamiento.
Antes de confirmar un pedido, solicite la ficha técnica, las normas aplicables del producto, la documentación de prueba, los detalles del embalaje y el calendario de entrega. Para proyectos más grandes, confirme que el marcado del cable suministrado y la documentación del lote coincidan con las especificaciones aprobadas.
La instalación correcta es esencial para lograr un rendimiento eléctrico confiable. Incluso un cable fabricado según las especificaciones correctas puede volverse inseguro si se instala o termina incorrectamente.
Cuando los conductores de aluminio se conecten a conductores de cobre, utilice conectores aprobados diseñados para la combinación específica de materiales. El método de conexión debe abordar la compatibilidad, la resistencia de contacto y cualquier requisito de preparación especificado por el fabricante del conector.
Para proyectos con requisitos exigentes de seguridad contra incendios, confirme la clasificación precisa de retardante de llama y la evidencia de prueba de respaldo. Una funda de PVC por sí sola no establece que el cable cumpla con un estándar particular de seguridad contra incendios.
La descripción del producto publicada especifica una tensión nominal de 300/500 V. Verifique siempre el marcado y la documentación del producto con los requisitos del circuito previsto antes de la instalación.
El aluminio ofrece una menor densidad y puede reducir el peso del conductor, lo que resulta útil para la manipulación y el transporte. Sin embargo, el aluminio tiene una resistividad eléctrica mayor que el cobre. Por lo tanto, se deben evaluar cuidadosamente el tamaño del conductor, la compatibilidad de los terminales y los requisitos de instalación.
La tabla de especificaciones BLVV publicada por Qiancheng enumera secciones transversales nominales de 2,5, 4, 6, 10, 16, 25, 35, 50 y 70 mm². Confirme la disponibilidad actual y cualquier requisito especial de tamaño o longitud directamente con el proveedor.
Puede ser adecuado para determinadas aplicaciones de cableado fijo en exteriores cuando las especificaciones del producto y las condiciones de instalación lo permitan. Se deben evaluar la luz solar directa, la exposición al agua, la temperatura y los daños mecánicos. No asuma que todos los cables con revestimiento de PVC son adecuados para una exposición prolongada a los rayos UV o para enterrarlos directamente.
No. El rendimiento retardante de llama depende de la formulación específica del material, el diseño del cable y el estándar de prueba aplicable. Si se requiere un rendimiento retardante de llama, solicite la confirmación de la versión suministrada y su documentación de prueba de respaldo.
La selección debe tener en cuenta la corriente de carga, la longitud del cable, la caída de voltaje, la temperatura ambiente, el método de instalación, la agrupación de cables y los requisitos eléctricos locales. Un diseñador eléctrico calificado debe verificar el tamaño final del conductor en lugar de confiar únicamente en la sección transversal nominal.
Proporcione el modelo de cable, voltaje nominal, sección transversal del conductor, longitud requerida, cantidad total, entorno de instalación, estándar aplicable, mercado de destino, requisitos de embalaje y cualquier requisito de rendimiento especial. Esta información ayuda al proveedor a evaluar la compatibilidad de las especificaciones y preparar una cotización más precisa.
El cable redondo de aluminio aislado con PVC es una opción práctica para instalaciones fijas de bajo voltaje adecuadas que requieren un conductor liviano y una estructura protectora de aislamiento y cubierta de PVC. Una especificación exitosa depende de algo más que el precio: la tensión nominal, el tamaño del conductor, la compatibilidad de la conexión, la exposición ambiental y la documentación de cumplimiento influyen en el rendimiento a largo plazo.
Qiancheng proporciona especificaciones de cables BLVV para la evaluación de proyectos, con tamaños de conductores listados desde 2,5 mm² hasta 70 mm². Si está comprando cables para un edificio, una fábrica o un proyecto de distribución eléctrica, revise sus requisitos técnicos antes de seleccionar el modelo final. Visite la página del producto Alambre redondo aislado con aluminio y PVC para revisar la información disponible y luegocontáctanoscon el tamaño, voltaje, cantidad, condiciones de instalación y destino de entrega requeridos. El equipo de Qiancheng puede ayudarlo a analizar las especificaciones adecuadas y los detalles de la cotización para su proyecto.
