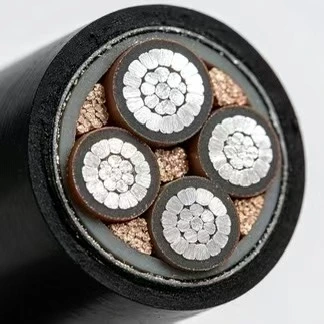

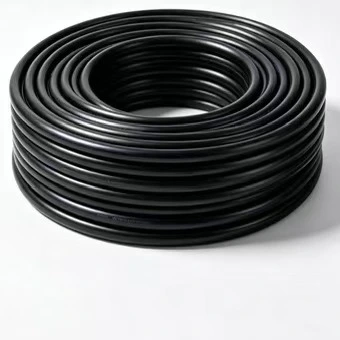

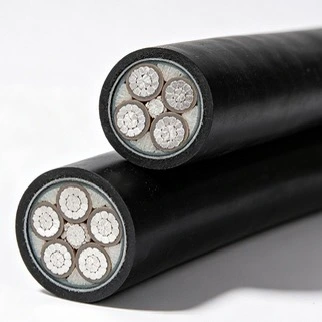

El cable de alimentación de bajo voltaje XLPE LSZH de aluminio Qiancheng presenta una estructura resistente al calor y a la humedad para una transmisión de energía confiable. Es ignífugo, produce poco humo y no es tóxico, y no genera vapores corrosivos durante el incendio. El diseño liviano reduce el costo del proyecto. Es adecuado para escenarios de distribución de energía con altos requisitos de seguridad contra incendios y protección ambiental, como edificios públicos, tránsito ferroviario y espacios subterráneos.
|
Área de sección transversal nominal del conductor (mm²) |
Espesor del aislamiento (mm) |
Espesor de la funda (mm) |
Diámetro exterior aproximado del cable (mm) |
Resistencia CC del conductor de Al (Ω/km) |
Voltaje de prueba (kV/5min) |
Ampacidad-Al en el aire (A) |
Ampacidad-Al en suelo enterrado directamente (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
El cable de alimentación de bajo voltaje Qiancheng de aluminio XLPE LSZH adopta materias primas libres de halógenos. Ofrece alta transmitancia de humo durante la combustión sin gases tóxicos corrosivos, facilitando la evacuación del personal. Cumple con especificaciones de alto nivel de seguridad contra incendios para el transporte ferroviario, hospitales, etc., con abundantes registros de aceptación de proyectos de construcción pública en el extranjero como evidencia de respaldo.
En comparación con los cables con núcleo de cobre de la misma especificación, el peso propio se reduce en aprox. 30%, reduciendo costos de materia prima, transporte marítimo y tendido manual. Muestra notables ventajas para proyectos de líneas troncales municipales de larga distancia. A diferencia de los cables de aluminio de calidad inferior disponibles en el mercado, este producto utiliza una varilla de aluminio nueva de alta pureza, lo que evita la resistencia excesiva y los riesgos de sobrecalentamiento causados por el aluminio impuro reciclado.
El aislamiento XLPE permite una temperatura de funcionamiento a largo plazo de 90 ℃. Presenta resistencia al envejecimiento, resistencia a ácidos-álcalis y resistencia a la humedad. Resiste el agrietamiento y el envejecimiento para tendido a largo plazo al aire libre o en zanjas para cables, superando a los cables aislados con PVC y reduciendo los gastos de mantenimiento y reemplazo en etapas posteriores.
Para cada lote de cable de alimentación de bajo voltaje XLPE LSZH de aluminio Qiancheng, los archivos de prueba que incluyen prueba de combustión, prueba de tensión soportada y prueba de resistencia se conservan durante 5 años. Se admite la repetición de pruebas de muestreo en el sitio del cliente. Contamos con un laboratorio acreditado por CNAS; Todas las pruebas se realizan internamente sin subcontratación.
Construcción libre de halógenos y metales pesados. En caso de incendio, solo se genera una pequeña cantidad de humo ligero sin gas corrosivo altamente tóxico, lo que mantiene la visibilidad para la evacuación del lugar del incendio y reduce los riesgos de asfixia y envenenamiento. Es ignífugo para frenar la propagación continua de las llamas a lo largo de los cables y evitar una rápida escalada del fuego.
Resistividad estable del conductor de aluminio de alta pureza con resistencia de 20 ℃ CC que cumple con las normas. El aumento de temperatura es controlable durante el funcionamiento prolongado. El aislamiento XLPE de espesor uniforme pasa las pruebas de resistencia a la tensión de frecuencia industrial para todos los cables terminados. El rendimiento del aislamiento permanece estable en entornos complejos, como zanjas húmedas para cables y túneles subterráneos de servicios públicos, lo que reduce los riesgos de fugas eléctricas y cortocircuitos. Las mediciones reales de múltiples proyectos municipales en el extranjero muestran una tasa de fallas mucho menor que la de los cables no estándar.
La funda flexible y resistente al desgaste resiste los daños causados por el arrastre y la flexión durante la construcción para reducir los riesgos de descargas eléctricas. Las materias primas no contienen sustancias halógenas nocivas ni olores penetrantes para su instalación en espacios cerrados, lo que garantiza un suministro de energía seguro a largo plazo para sitios densamente poblados.
Distribución de energía en baja tensión para túneles de metro, andenes de metro ligero y pasajes subterráneos.
Circuitos de distribución de energía para salas y áreas de emergencia de hospitales y centros sanitarios.
Seguridad contra incendios y distribución general de energía para centros de exposiciones, edificios de oficinas de gran altura, escuelas y centros comerciales.
Túneles integrales de servicios públicos, estacionamientos subterráneos y proyectos civiles de defensa aérea.
Líneas troncales de distribución de energía al aire libre, ligeras y ecológicas para nuevos distritos urbanos y parques industriales.
La temperatura ambiente mínima de colocación no será inferior a 0 ℃. Se recomienda el precalentamiento de los cables para la construcción en condiciones de baja temperatura para evitar grietas frágiles en la funda.
Radio de curvatura mínimo ≥ 15 veces el diámetro exterior del cable. Manténgalo alejado de bordes y esquinas afilados para evitar rayar la capa aislante.
Adecuado para tendido de bandejas portacables en interiores, instalación aérea en exteriores y tendido de zanjas para cables. Está prohibida la inmersión prolongada en agua.
Para las conexiones de conductores de aluminio se deben adoptar terminales de aluminio especiales, con accesorios de protección contra incendios adecuados para las uniones.
Mantenga el cableado alejado de fuentes de calor de alta temperatura tanto como sea posible para prolongar la vida útil del cable.
Qiancheng es un fabricante de cables físicos a gran escala. La información sobre las instalaciones de la fábrica, las líneas de producción y los laboratorios de pruebas es verificable. Hemos llevado a cabo numerosos proyectos de infraestructura en el extranjero. El cable de alimentación de bajo voltaje XLPE LSZH de aluminio Qiancheng admite cortes de longitud y marcado de cables personalizados. Se encuentran disponibles juegos completos de certificados de prueba chino-inglés para ayudar en la aceptación del proyecto y el despacho de aduanas.
R: Este producto cumple con especificaciones de seguridad contra incendios de alto nivel para el tránsito ferroviario. Tenemos casos de aceptación de múltiples proyectos de transporte ferroviario de construcción pública en el extranjero. Se proporcionan documentos de prueba completos y se admiten nuevas pruebas de terceros para facilitar la aceptación del proyecto sin problemas.
R: El núcleo de aluminio presenta un peso más liviano y menores costos de material, transporte marítimo y tendido, adecuado para líneas troncales de larga distancia. Sin embargo, su capacidad de transporte de corriente es inferior a la del núcleo de cobre. Se prefieren las variantes con núcleo de cobre para bucles de corta distancia y alta corriente.
R: No se recomienda el uso directo de terminales de cobre comunes. Se deben utilizar terminales de aluminio especiales para las conexiones de conductores de aluminio y se deben instalar accesorios de protección contra incendios en las uniones para evitar fallas por sobrecalentamiento causadas por un mal contacto.
R: El aislamiento XLPE es resistente a la humedad y a los ácidos y álcalis. Todos los cables terminados pasan pruebas de resistencia al voltaje de frecuencia industrial y ofrecen un rendimiento de aislamiento estable en condiciones de túnel de servicios públicos. Sin embargo, quedará estrictamente prohibida la inmersión prolongada en agua; de lo contrario, el envejecimiento de la vaina se acelerará.
R: La temperatura ambiente de colocación no deberá descender por debajo de 0 ℃. Precalentar cables en condiciones de trabajo a baja temperatura. Se prohíbe arrastrar y doblar con fuerza para evitar daños por rotura por rotura de la funda en condiciones de baja temperatura.
R: Mantenga el cableado alejado de los bordes afilados de los componentes para evitar rayar la funda y el aislamiento. Mientras tanto, mantenga los cables alejados de fuentes de calor de alta temperatura para prolongar su vida útil.
