Cuando el enrutamiento flexible, la conductividad estable y el aislamiento confiable son importantes,Qiancheng Cable flexible de par trenzado de PVCproporciona una solución práctica de cableado para circuitos de bajo voltaje, accesorios de iluminación, electrodomésticos y pequeños equipos electromecánicos. Sus conductores de cobre multifilares libres de oxígeno y su aislamiento de PVC están diseñados para admitir una instalación conveniente en aplicaciones donde los cables rígidos comunes pueden ser difíciles de encaminar.
El cable flexible de par trenzado de PVC combina conductores de cobre de hilo fino con aislamiento de PVC y una construcción trenzada para brindar flexibilidad para doblar, enrutar y cableado confinado. La serie Qiancheng RVS-300/300 está disponible en secciones transversales nominales de 2×0,5 mm² a 2×6 mm², con un voltaje nominal estándar de 300/300 V y una temperatura nominal de 70 ℃. Este artículo explica su construcción, parámetros técnicos, ventajas de instalación, escenarios de aplicación y consideraciones de selección para ayudar a los compradores a identificar un cable flexible adecuado para proyectos de cableado de bajo voltaje.
Tabla de contenido
- ¿Qué es el cable flexible de par trenzado de PVC?
- ¿Cómo afecta su construcción al rendimiento?
- ¿Cuáles son los principales parámetros técnicos?
- ¿Cuáles son las ventajas clave?
- ¿Dónde se usa comúnmente?
- ¿Cómo deberían los compradores seleccionar la especificación adecuada?
- ¿Qué se debe considerar durante la instalación?
- Preguntas frecuentes
- Conclusión

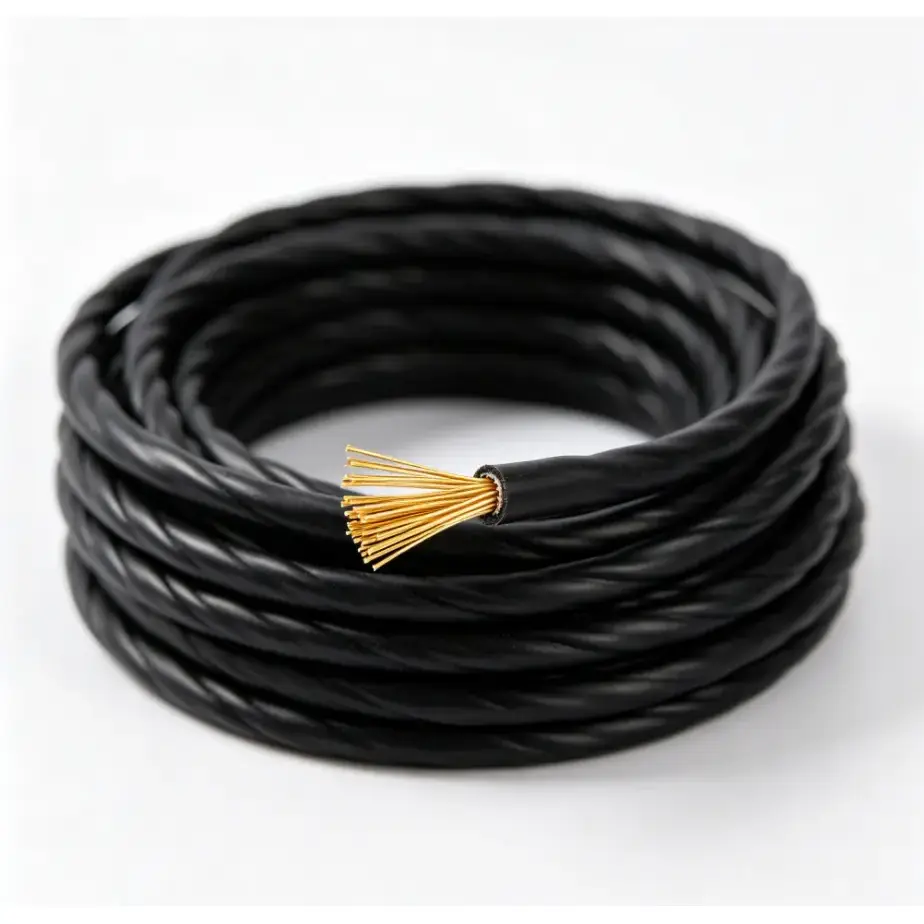

¿Qué es el cable flexible de par trenzado de PVC?
El cable flexible de par trenzado de PVC es un cable flexible de bajo voltaje construido con dos conductores aislados dispuestos en una configuración trenzada. El producto Qiancheng utiliza finos cables de cobre multifilares libres de oxígeno como conductores y PVC como material aislante. La combinación está destinada a proporcionar conductividad eléctrica junto con la flexibilidad mecánica necesaria para trabajos prácticos de cableado.
El producto se identifica como modelo RVS-300/300 y está diseñado para aplicaciones como renovación de hogares, equipos de iluminación, electrodomésticos y pequeños equipos electromecánicos. En comparación con los cables rígidos de núcleo sólido, su construcción de hilos finos hace que sea más fácil doblarse en esquinas, pasar a través de conductos y pasar por espacios de instalación relativamente reducidos.
Para los compradores que evalúan un fabricante de cables flexibles de PVC, el material del conductor, la construcción del aislamiento, el área de la sección transversal, la tensión nominal y el entorno de instalación previsto deben considerarse en conjunto en lugar de seleccionar un cable basándose únicamente en la apariencia o el precio.
¿Cómo afecta su construcción al rendimiento?
El rendimiento de un cable flexible depende en gran medida de cómo estén diseñados su conductor y su aislamiento. El cable flexible de par trenzado de PVC de Qiancheng combina varios elementos estructurales que contribuyen a las aplicaciones de bajo voltaje previstas.
- Conductor de cobre de hilo fino:Múltiples hilos de cobre finos proporcionan mayor flexibilidad que un conductor sólido comparable.
- Cobre libre de oxígeno:El conductor de cobre está diseñado para proporcionar una conductividad eléctrica constante y una resistencia del conductor relativamente baja.
- Estructura de par trenzado:Los dos conductores están dispuestos juntos, creando una forma compacta que resulta cómoda para el enrutamiento y la conexión.
- Aislamiento de PVC:El aislamiento proporciona separación eléctrica entre conductores y ayuda a proteger los núcleos conductores en condiciones de funcionamiento específicas.
- Construcción flexible:La estructura general admite flexiones, torsiones y recorridos donde el espacio de instalación es limitado.
Esta combinación hace que el cable sea particularmente relevante cuando la conveniencia de la instalación es una consideración importante. Sin embargo, la selección del cable siempre debe basarse en la carga eléctrica real, el entorno, el método de instalación y los requisitos locales aplicables.
¿Cuáles son los principales parámetros técnicos?
Los parámetros técnicos ayudan a los ingenieros, contratistas, distribuidores y equipos de compras a determinar si una especificación de cable en particular coincide con el circuito previsto. Las siguientes especificaciones se basan en la información del producto Qiancheng.
| Sección Nominal | Máx. Diámetro de un solo cable | Espesor del aislamiento | Máx. Diámetro | Resistencia mínima de aislamiento a 70 ℃ |
|---|---|---|---|---|
| 2×0,5 mm² | 0,16 milímetros | 0,8 milímetros | 6,0 milímetros | 0,016 MΩ·km |
| 2×0,75 mm² | 0,16 milímetros | 0,8 milímetros | 6,2 milímetros | 0,014 MΩ·km |
| 2×1,0 mm² | 0,16 milímetros | 0,8 milímetros | 6,6 milímetros | 0,013 MΩ·km |
| 2×1,5 mm² | 0,16 milímetros | 0,8 milímetros | 7,2 milímetros | 0,012 MΩ·km |
| 2×2,5 mm² | 0,16 milímetros | 0,8 milímetros | 8,2 milímetros | 0,0095 MΩ·km |
| 2×4 mm² | 0,16 milímetros | 0,8 milímetros | 9,5 milímetros | 0,0079 MΩ·km |
| 2×6 mm² | 0,21 milímetros | 1,0 milímetros | 11,6 milímetros | 0,0081 MΩ·km |
La versión estándar tiene una potencia nominal de 300/300 V con una temperatura nominal de 70 ℃. Los compradores deben confirmar todos los requisitos técnicos antes de realizar el pedido, especialmente cuando un proyecto implica temperaturas inusuales, movimiento continuo, exposición al aire libre u otras condiciones exigentes.
¿Cuáles son las ventajas clave?
Conductividad eléctrica estable
Un conductor de cobre de alta calidad es fundamental para una transmisión eléctrica confiable. La construcción de cobre de hilo fino libre de oxígeno utilizada en este cable tiene como objetivo proporcionar una conductividad estable y una baja resistencia del conductor para aplicaciones adecuadas de bajo voltaje.
Enrutamiento flexible
La flexibilidad es una de las principales ventajas prácticas de un conductor multifilar. Los instaladores pueden doblar y pasar el cable a través de esquinas, conductos, espacios para equipos y otras áreas donde los cables rígidos pueden resultar incómodos de manipular.
Aislamiento de PVC confiable
El aislamiento de PVC proporciona separación eléctrica y ayuda a proteger el conductor del desgaste mecánico normal y de las influencias ambientales que se encuentran en aplicaciones interiores adecuadas. El aislamiento también está diseñado con características ignífugas según la información del producto.
Instalación conveniente
La combinación de finos hilos de cobre y una construcción trenzada compacta puede simplificar el manejo del cable durante la instalación. Esto es particularmente útil para proyectos de cableado que involucran numerosas vueltas o espacios de enrutamiento restringidos.
¿Dónde se usa comúnmente?
El rango de aplicación del cable flexible de par trenzado de PVC se centra en cableado de bajo voltaje donde la flexibilidad y la instalación sencilla son importantes. Las aplicaciones típicas incluyen:
- Cableado eléctrico doméstico
- Accesorios de iluminación interior
- Conexiones de electrodomésticos
- Pequeños equipos electromecánicos.
- Circuitos comerciales de baja tensión.
- Cableado de conexión del equipo
- Cableado de conductos y espacios confinados
- Proyectos de renovación eléctrica.
Por ejemplo, un instalador que encamina el cableado a través de un conducto interior estrecho puede beneficiarse de la flexibilidad de un cable de hilo fino porque el conductor puede seguir curvas sin la dificultad de manejo asociada con un cable rígido. La idoneidad exacta aún debe verificarse con los requisitos del fabricante del equipo y los códigos eléctricos aplicables.
¿Cómo deberían los compradores seleccionar la especificación adecuada?
Seleccionar un cable flexible implica algo más que identificar la sección transversal nominal correcta. Un equipo de compras debe evaluar el entorno operativo completo y los requisitos eléctricos antes de realizar un pedido.
- Determine el tamaño del conductor requerido.Haga coincidir el área de la sección transversal con la demanda actual del circuito, las condiciones de instalación y los requisitos eléctricos aplicables.
- Confirme la clasificación de voltaje.El producto estándar tiene una clasificación de 300/300 V, por lo que los compradores deben verificar que esta clasificación coincida con el circuito previsto.
- Evaluar las condiciones de temperatura.La versión estándar tiene una temperatura nominal de 70 ℃. Los entornos con temperaturas más altas pueden requerir una especificación diferente.
- Verifique el entorno de instalación.El aislamiento de PVC estándar está diseñado para condiciones interiores adecuadas y no se recomienda para una exposición prolongada a la luz solar directa.
- Considere el movimiento mecánico.La estructura flexible admite flexiones y torsiones rutinarias, pero las aplicaciones que implican movimientos continuos frecuentes deben evaluarse por separado.
- Confirmar los requisitos de documentación.Los proyectos de exportación pueden requerir documentos de cumplimiento particulares, informes de prueba o requisitos del mercado de destino.
¿Qué se debe considerar durante la instalación?
La instalación adecuada es esencial para mantener el rendimiento del cable. Incluso un cable flexible bien fabricado no debe considerarse universalmente adecuado para cada entorno.
Durante la instalación, evite tirar excesivamente, doblar, aplastar o dañar mecánicamente el aislamiento. El cable también debe seleccionarse de acuerdo con la carga eléctrica esperada en lugar de simplemente elegir la especificación más grande o más pequeña disponible.
Para proyectos en interiores, es importante mantener el cable dentro de las condiciones de funcionamiento especificadas. El aislamiento de PVC estándar es adecuado para la exposición normal a la humedad en interiores, pero no se debe suponer que proporcione resistencia a largo plazo a la luz solar directa del exterior o a condiciones ambientales severas. Cuando se requiera una resistencia ambiental especial, los compradores deben discutir opciones alternativas de aislamiento u construcción con elProveedor de cables Qiancheng.
Preguntas frecuentes
1. ¿Cuál es el voltaje nominal del cable flexible de par trenzado de PVC?
La versión estándar Qiancheng RVS-300/300 tiene un voltaje nominal de 300/300V. Los compradores deben verificar los requisitos de voltaje del circuito real antes de la selección e instalación.
2. ¿Qué temperatura puede soportar el cable de PVC estándar?
El producto estándar tiene una temperatura nominal de 70 ℃. Si la aplicación implica temperaturas superiores a este nivel o condiciones térmicas inusuales, se debe evaluar una especificación alternativa adecuada.
3. ¿Este cable flexible es adecuado para aplicaciones en exteriores?
La versión estándar está destinada principalmente a aplicaciones interiores adecuadas. No se recomienda la exposición directa prolongada a la luz solar exterior. Los compradores con requisitos para exteriores deben discutir con el fabricante una opción de aislamiento resistente al envejecimiento.
4. ¿Qué tamaños de conductores están disponibles?
Las especificaciones enumeradas van desde 2×0,5 mm² hasta 2×6 mm², incluidos 2×0,75, 2×1,0, 2×1,5, 2×2,5 y 2×4 mm². La disponibilidad y personalización deben confirmarse según el pedido específico.
5. ¿Se pueden personalizar el color del aislamiento y la longitud del acabado?
Sí. Qiancheng puede organizar los colores de aislamiento y tamaños de conductores comúnmente requeridos de acuerdo con las especificaciones del pedido. Las longitudes de los rollos terminados también se pueden analizar según la cantidad, el embalaje y los requisitos de aplicación.
6. ¿El cable flexible de par trenzado de PVC es adecuado para conexiones móviles?
Su conductor de cobre de hilo fino y su construcción retorcida brindan buena flexibilidad para doblar y torcer de manera rutinaria durante la instalación y el uso. Las aplicaciones que implican movimientos frecuentes o continuos deben evaluarse según la frecuencia del movimiento y las condiciones de funcionamiento.
Conclusión
El cable flexible de par trenzado de PVC ofrece una combinación práctica de conductividad de cobre, aislamiento de PVC, construcción trenzada compacta y flexibilidad de instalación para aplicaciones adecuadas de bajo voltaje. Con especificaciones que van desde 2×0,5 mm² hasta 2×6 mm², Qiancheng ofrece opciones para cableado doméstico, iluminación, conexiones de electrodomésticos y aplicaciones de equipos pequeños. Para los compradores que comparan un fabricante o proveedor de cables flexibles de par trenzado de PVC, revisar la construcción del conductor, la sección transversal, la clasificación de voltaje, la clasificación de temperatura, los requisitos de aislamiento y las condiciones de aplicación pueden hacer que la selección del producto sea más precisa. Si está planificando un proyecto de cableado y necesita ayuda para confirmar las especificaciones, la idoneidad de la aplicación o los requisitos personalizados, por favorcontáctanospara analizar sus requisitos de cables y recibir una recomendación y cotización del producto adecuado.
