Modelo de producto: MCPT, MCPTJ.
El cable de caucho para cortadora de carbón con blindaje metálico es un cable de minería flexible con revestimiento de caucho para cortadoras de carbón. La información del producto suministrada hace referencia a MT/T 818.4-2009 y cubre el suministro de energía y la transmisión de señales de control en aplicaciones de minería subterránea de carbón. Su construcción combina un conductor de cobre estañado multifilar libre de oxígeno, un aislamiento de caucho especial, un blindaje trenzado de alambre de cobre y una funda exterior de caucho de alta resistencia para condiciones de trabajo que implican movimientos, arrastres y flexiones repetidos.
|
Categoría de parámetro |
Elemento de parámetro |
Indicador técnico |
|
Configuración de la estructura |
Material conductor |
Conductor flexible multifilar de cobre estañado sin oxígeno de alta flexibilidad para resistencia a la flexión repetida |
|
|
Sección transversal del conductor |
25 mm² ~ 150 mm² |
|
|
Capa de aislamiento |
Aislamiento de caucho especial, resistente a la compresión y al desgarro. |
|
|
Capa protectora (escudo metálico) |
Blindaje metálico trenzado de alambre de cobre con cobertura de blindaje ≥90% |
|
|
Funda exterior |
Funda de goma de alta resistencia, resistente al desgaste, resistente al aceite, resistente a impactos y resistente al arrastre. |
|
|
Especificación principal |
Combinación de núcleos de potencia y núcleos de control; Estructuras multinúcleo opcionales de 3 núcleos/4 núcleos. |
|
Rendimiento eléctrico |
Tensión nominal |
0,66/1,14 kV, 1,9/3,3 kV |
|
|
Resistencia de aislamiento a 20 ℃ |
≥50 MΩ·km |
|
|
Tensión soportada a frecuencia industrial |
Pasa la prueba de CA especificada por MT818, sin averías después de 5 minutos de resistencia al voltaje |
|
|
Resistencia del conductor de CC |
Cumple con los requisitos del estándar MT 818 o GB/T 1297 |
|
Rendimiento retardante de llama y resistente al fuego |
Grado de resistencia al fuego |
Satisface los requisitos de resistencia al fuego para las condiciones mineras, lo que garantiza un suministro de energía confiable a corto plazo en entornos de alta temperatura. |
|
|
Grado retardante de llama |
Cumple con la norma retardante de llama para minería MT 386; Se autoextingue al retirar la llama. |
El cable de caucho para cortadora de carbón con blindaje metálico se puede utilizar para conexiones de control y alimentación asociadas con cortadoras de carbón y otros equipos de minería móviles. Su conductor flexible y su construcción revestida de caucho están destinados a instalaciones donde el cable se mueve repetidamente durante la operación del equipo.
Las minas subterráneas con requisitos específicos de gas o control de explosiones necesitan construcciones de cables que cumplan con las normas de seguridad minera aplicables. La selección del cable debe considerar la clasificación de la mina, el voltaje del equipo, los requisitos de retardante de llama y los certificados o documentos de prueba necesarios para la aceptación del proyecto.
Las conexiones entre subestaciones móviles y cizallas de carbón pueden implicar tendidos de cables relativamente largos junto con repetidos arrastres, flexiones y torsiones. La construcción de conductores flexibles está prevista para este tipo de disposición de suministro de energía móvil, mientras que la instalación debe permanecer dentro de los límites mecánicos especificados.
Las salpicaduras de agua, el polvo y la caída de ganga pueden imponer exigencias mecánicas y ambientales adicionales a la cubierta del cable. La funda de caucho de alta resistencia especificada proporciona resistencia al desgaste, aceite, impacto y arrastre, lo que hace que el estado de la funda sea una consideración importante para instalaciones subterráneas expuestas a estas condiciones.
Para proyectos mineros que involucran equipos de frecuencia variable, circuitos de monitoreo u otros sistemas de control eléctrico, la capa de protección metálica puede ayudar a reducir el efecto de la interferencia electromagnética en los circuitos de control y señal. La disposición del blindaje y la configuración del núcleo de control deben coincidir con el equipo conectado y el método de conexión a tierra.
Los equipos eléctricos de alta potencia pueden generar interferencias electromagnéticas que afectan los circuitos de monitoreo y control cercanos. El blindaje metálico trenzado de alambre de cobre proporciona una capa de blindaje definida, y la especificación suministrada indica una tasa de cobertura de ≥90%. También se deben considerar las condiciones de instalación y puesta a tierra del cable al evaluar el rendimiento general del blindaje.
Los cables cortadores de carbón están expuestos a movimientos durante el funcionamiento del equipo, lo que puede generar tensiones mecánicas repetidas en el conductor, el aislamiento y la funda. El conductor de cobre flexible de múltiples hilos y la construcción de caucho están diseñados para adaptarse a este tipo de movimiento. El rendimiento real de flexión debe evaluarse utilizando el método de prueba y los requisitos de instalación aplicables en lugar de una afirmación de ciclo de vida fijo no respaldada.
El rendimiento retardante de llama es una parte importante en la selección de cables en minas de carbón subterráneas. Los datos técnicos suministrados hacen referencia a MT 386 para el grado retardante de llama. Para un proyecto minero específico, la certificación de seguridad requerida y la documentación de prueba deben confirmarse con el modelo de cable y la aplicación reales.
El agua pulverizada, el polvo, el impacto de la ganga y el arrastre repetido pueden contribuir al desgaste de la funda durante la operación subterránea. La funda exterior especificada se describe como resistente al desgaste, al aceite, al impacto y al arrastre, lo que brinda protección a la estructura del cable en las condiciones de trabajo correspondientes.
Algunas configuraciones de cables combinan núcleos de alimentación con núcleos de control para adaptarse a los requisitos eléctricos y de monitoreo de los equipos de minería. Cuando se requieran funciones de monitoreo o protección, la disposición real del núcleo y el método de conexión deben confirmarse con el fabricante del equipo o el diseñador del sistema eléctrico.
Los proyectos mineros pueden requerir verificación de estándares de cables, parámetros eléctricos, desempeño retardante de llama y documentación relacionada con la seguridad. Las especificaciones del producto, los informes de prueba y los certificados aplicables deben corresponder al modelo real, la clasificación de voltaje y la configuración del cable suministrados para el proyecto.
Qiancheng puede proporcionar identificación del producto y documentación relevante de producción o inspección de acuerdo con los requisitos del proyecto. Para proyectos mineros sujetos a inspección o aceptación formal, la documentación debe compararse con el modelo de cable, las especificaciones y el lote de producción reales.

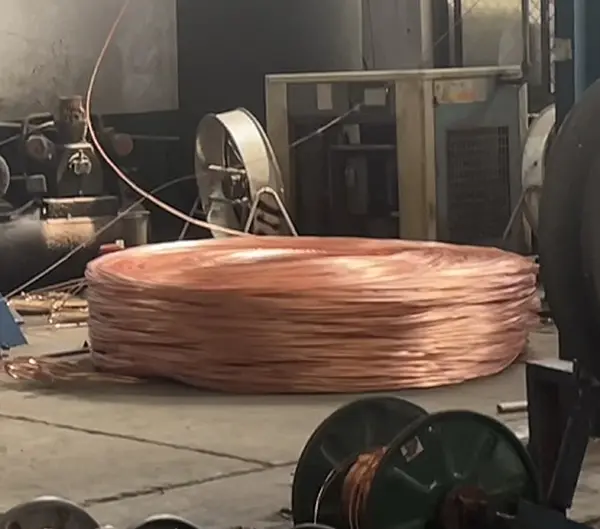

El conductor, el aislamiento de caucho, el blindaje metálico y la cubierta exterior contribuyen a las características eléctricas y mecánicas del cable. Mantener el control sobre estas etapas de producción ayuda a mantener el cable terminado consistente con la construcción especificada. Los elementos de inspección eléctrica y mecánica se pueden organizar de acuerdo con los requisitos aplicables del producto.
La combinación de un conductor de cobre de múltiples hilos, aislamiento de caucho, blindaje metálico trenzado y funda de caucho de alta resistencia aborda varios requisitos asociados con los equipos móviles de minería de carbón. Estos incluyen movimientos repetidos, contacto mecánico, blindaje eléctrico y exposición ambiental bajo tierra.
La gama de productos suministrada cubre secciones de conductores de 25 mm² a 150 mm² y tensiones nominales de 0,66/1,14 kV y 1,9/3,3 kV. Las configuraciones del núcleo de alimentación y del núcleo de control se pueden seleccionar según la conexión del equipo y el modelo de cable. Los detalles de cotización y producción se pueden confirmar a partir del voltaje requerido, el tamaño del conductor, la estructura del núcleo, la longitud y las condiciones de instalación.
Dependiendo de los requisitos del proyecto, los documentos técnicos pueden incluir especificaciones del producto, registros de inspección, informes de prueba y certificados de seguridad minera aplicables. Para pedidos de exportación o aceptación formal de mina, la lista de documentos requeridos debe confirmarse antes de la producción para que los documentos suministrados correspondan a las especificaciones finales del cable.
La información del producto suministrada hace referencia a MT/T 818.4-2009 para los modelos MCPT y MCPTJ. La norma aplicable, la certificación y la documentación de prueba deben confirmarse de acuerdo con el voltaje y la configuración del cable requeridos.
Las especificaciones suministradas cubren secciones transversales de conductores de 25 mm² a 150 mm² y tensiones nominales de 0,66/1,14 kV y 1,9/3,3 kV. Las combinaciones de núcleo de potencia y núcleo de control se pueden seleccionar según los requisitos del equipo y del circuito.
Está destinado a equipos de minería subterránea de carbón y conexiones de control o alimentación relacionadas, en particular instalaciones que implican arrastre, flexión, torsión, humedad, polvo e impacto mecánico repetidos.
El blindaje trenzado de alambre de cobre proporciona blindaje electromagnético alrededor de los núcleos del cable. La especificación técnica suministrada indica una cobertura de blindaje de ≥90%. La conexión a tierra y la instalación adecuadas también son importantes para la eficacia del sistema de blindaje.
El conductor de cobre multifilar y la construcción de caucho están destinados a aplicaciones móviles flexibles. El radio de curvatura, la frecuencia de movimiento, el método de arrastre y las condiciones de instalación deben compararse con las especificaciones del producto y los requisitos de prueba aplicables.
Las especificaciones técnicas, los registros de inspección y los documentos de prueba o certificación aplicables se pueden discutir de acuerdo con los requisitos del proyecto. Para pedidos de exportación o aceptación formal de mina, la documentación requerida debe confirmarse antes de realizar el pedido.
