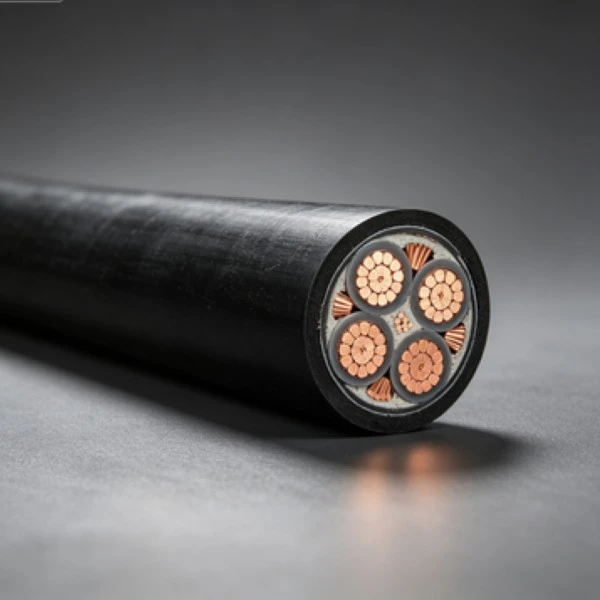

El cable de alimentación de bajo voltaje de PVC y cobre es una construcción de cable de alimentación de bajo voltaje que utiliza conductores de cobre con aislamiento de PVC. Qiancheng fabrica este tipo de cable en diferentes tamaños y configuraciones de conductores para distribución de energía en edificios, conexiones de equipos y otros circuitos fijos de bajo voltaje. La sección transversal del conductor requerida, el método de instalación, la longitud del cable y el entorno operativo deben confirmarse antes de la producción.
Qiancheng puede organizar la producción de acuerdo con la sección transversal del conductor, la longitud del cable, la cantidad y la construcción del cable requeridas. Los tamaños de conductores comunes cubren aplicaciones desde pequeños circuitos derivados hasta distribución de bajo voltaje de alta corriente. Para pedidos de proyectos, las especificaciones, el embalaje, el marcado de la funda y los requisitos de entrega se pueden confirmar antes de la producción.
Las especificaciones disponibles se pueden seleccionar según el tamaño del conductor requerido y las condiciones de instalación. Se puede analizar el suministro de corte a medida y la identificación de la funda para proyectos que requieren longitudes de cable específicas o información de identificación.

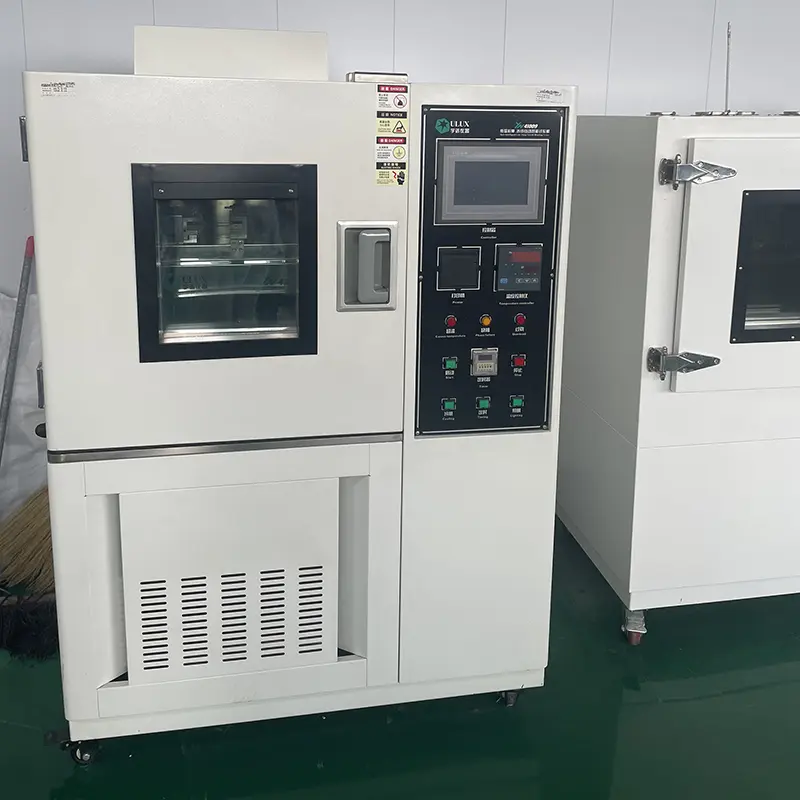

Los cables terminados se pueden inspeccionar para determinar la resistencia del conductor, la condición del aislamiento, la consistencia dimensional y otros requisitos aplicables. Se pueden proporcionar registros de inspección y documentos técnicos de acuerdo con las especificaciones del producto y los requisitos del proyecto.

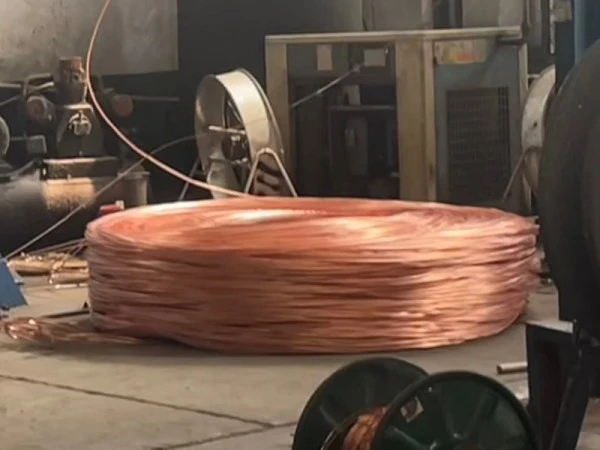

El control de producción cubre el procesamiento de conductores, la extrusión de aislamiento de PVC y la inspección de cables terminados. Las dimensiones clave, como el diámetro del conductor, el espesor del aislamiento y el diámetro exterior terminado, se comparan con los requisitos técnicos aplicables para mantener la coherencia entre los lotes de producción.
El tamaño y la construcción del conductor deben coincidir con la carga esperada, el nivel de voltaje, el método de tendido, la temperatura ambiente y las condiciones mecánicas. El cableado interior fijo, los conductos de cables, las conexiones de equipos y otras aplicaciones de bajo voltaje pueden requerir especificaciones diferentes incluso cuando el voltaje nominal es el mismo.
|
Sección nominal (mm²) |
Número mínimo de hilos conductores. |
Diámetro exterior del conductor (mm) |
Espesor nominal del aislamiento de PVC/mm |
Diámetro exterior aproximado del aislamiento/mm |
Resistencia máxima del conductor a 20 ℃ (Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Los conductores de cobre proporcionan el camino para la corriente, mientras que el aislamiento de PVC separa al conductor del entorno circundante. La capacidad real de transporte de corriente y la temperatura de funcionamiento permitida dependen del tamaño del conductor, el método de instalación, las condiciones ambientales y la especificación del cable aplicable.
Los compuestos de PVC pueden proporcionar características ignífugas según la formulación del material seleccionado y el estándar de producto aplicable. Cuando un proyecto especifica una clasificación particular de retardante de llama, el grado requerido debe confirmarse con la documentación técnica del cable en lugar de asumirse únicamente a partir del material de PVC.
El aislamiento y la funda de PVC brindan protección contra la manipulación normal y la exposición ambiental que se producen durante la instalación adecuada. Durante la construcción, el cable aún debe protegerse de fuerzas de tracción excesivas, bordes afilados, aplastamientos y flexiones más allá de los límites especificados.
El cable se puede considerar para instalaciones comunes de bajo voltaje en interiores y exteriores cuando la construcción de PVC seleccionada se adapta a las condiciones ambientales. Se deben evaluar la humedad, la temperatura, la luz solar, la exposición a productos químicos y la carga mecánica para instalaciones fuera de las condiciones normales de cableado del edificio.
El tamaño correcto del conductor, la protección del circuito y el método de instalación son importantes para una operación segura. La selección del cable debe tener en cuenta la corriente de carga esperada, la caída de voltaje, la temperatura ambiente, las condiciones de agrupación y el método de instalación permitido. La instalación oculta también debe seguir el código eléctrico local aplicable.
El cable de alimentación de bajo voltaje de PVC y cobre se puede especificar para circuitos de bajo voltaje en casas, apartamentos y otros edificios, incluidos circuitos derivados de iluminación, enchufes y equipos. El tipo de conducto, el tamaño del conductor y las condiciones de instalación deben confirmarse según el diseño eléctrico.
Las aplicaciones típicas incluyen tiendas, oficinas, hoteles, escuelas, hospitales y otros edificios comerciales o públicos donde se requieren circuitos eléctricos de bajo voltaje. La especificación del cable debe coincidir con la carga del circuito, el método de enrutamiento y los requisitos eléctricos locales.
El cable se puede utilizar para circuitos de baja tensión temporales o permanentes en obras de construcción, edificios prefabricados e instalaciones de obra. Cuando los cables están expuestos a movimientos, impactos o arrastres repetidos, se debe considerar una construcción específicamente diseñada para un servicio flexible.
Los circuitos de baja tensión en talleres, almacenes, instalaciones logísticas y otros entornos de industria ligera pueden utilizar este tipo de cable para iluminación, conexiones de equipos y distribución de energía. Se debe revisar la exposición al polvo, la temperatura, el aceite y los productos químicos al determinar la funda y el método de instalación adecuados.
Las aplicaciones pueden incluir edificios rurales, instalaciones agrícolas, iluminación agrícola y otras infraestructuras de bajo voltaje. Los lugares al aire libre o húmedos requieren atención a la protección contra la humedad, la exposición a los rayos UV, la protección mecánica y el método de instalación aplicable.
El cable se puede utilizar en circuitos de bajo voltaje adecuados para iluminación, equipos de monitoreo y soporte de instalaciones eléctricas en comunidades, áreas de estacionamiento, parques y otros entornos municipales. La especificación seleccionada debe corresponder a las condiciones ambientales y de ruta reales.
Para proyectos en el extranjero, la construcción y la documentación del cable deben compararse con los estándares eléctricos y los requisitos de certificación aplicables en el mercado de destino. El tamaño del conductor, la tensión nominal, las características de aislamiento y cubierta, el embalaje, el marcado y la documentación de prueba se pueden confirmar antes del envío.
El cable también se puede considerar para conexiones adecuadas de equipos de bajo voltaje, circuitos derivados y sistemas eléctricos de soporte. Las aplicaciones que implican movimiento continuo, tensión mecánica elevada, temperatura elevada o requisitos especializados de resistencia al fuego pueden requerir una construcción de cable diferente.
R: La sección transversal del conductor debe seleccionarse de acuerdo con la corriente de carga esperada, la caída de voltaje permitida, el método de instalación, la temperatura ambiente y la longitud del circuito. Los valores enumerados en la tabla técnica proporcionan dimensiones del conductor y datos de resistencia, pero no deben usarse solos para determinar la corriente permitida para una instalación específica.
R: La tabla técnica incluye construcciones sólidas y trenzadas para algunos tamaños de conductores más pequeños, como 1,5 mm², 2,5 mm², 4 mm² y 6 mm². La construcción adecuada depende de la flexibilidad requerida, el método de instalación y las especificaciones aplicables.
R: Los elementos de inspección típicos pueden incluir la resistencia de CC del conductor, la condición del aislamiento, las mediciones dimensionales y las pruebas de resistencia al voltaje de acuerdo con el estándar del producto aplicable y las especificaciones de compra. Si un proyecto requiere informes de inspección o registros de prueba específicos, estos requisitos deben confirmarse antes de la producción.
R: Los pedidos en el extranjero se pueden revisar de acuerdo con los requisitos de voltaje, estándar de cable, marcado, embalaje y documentación del mercado de destino. La norma aplicable debe especificarse de antemano porque los requisitos de los cables de bajo voltaje difieren entre los mercados.
R: La longitud del cable, la marca de identificación y el embalaje se pueden analizar según las especificaciones de producción y la cantidad del pedido. Para requisitos personalizados, la información de marcado requerida, la tolerancia de longitud, el método de embalaje y la cantidad de entrega deben confirmarse antes de la producción.
R: Proporcione la sección transversal del conductor, la construcción del cable, la tensión nominal, la longitud total, la cantidad del pedido, la aplicación, el método de instalación y el destino de entrega requeridos. Para pedidos de proyecto, también se deben incluir la norma requerida, los documentos de inspección, el marcado de la funda y las especificaciones de embalaje.
R: Las construcciones de cables de alimentación de bajo voltaje de PVC estándar generalmente se seleccionan de acuerdo con su método de instalación especificado. Cuando el cable vaya a sufrir arrastre continuo, dobleces o torsiones repetidas, se debe considerar un cable flexible específicamente clasificado para servicio móvil.
R: Confirme el modelo de cable, el tamaño del conductor, la tensión nominal, la longitud del cable y el estándar aplicable con las especificaciones del proyecto. Durante la instalación, observe el radio de curvatura requerido y las condiciones de tracción, y proteja el cable de fuerzas mecánicas excesivas, bordes afilados y exposición ambiental inadecuada.
Para obtener una cotización de cable de alimentación de bajo voltaje de PVC y cobre, proporcione el tamaño del conductor, el nivel de voltaje, la cantidad, la longitud del cable, el método de instalación y el destino requeridos. Qiancheng puede revisar las especificaciones y confirmar los requisitos de producción y documentación aplicables antes de realizar el pedido.
