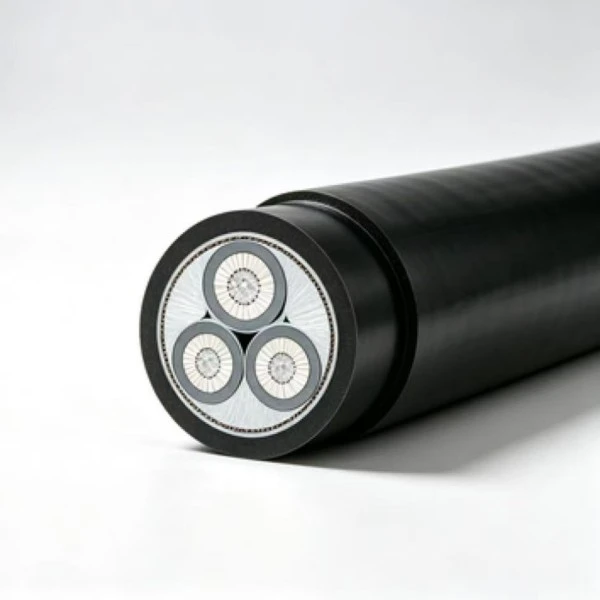

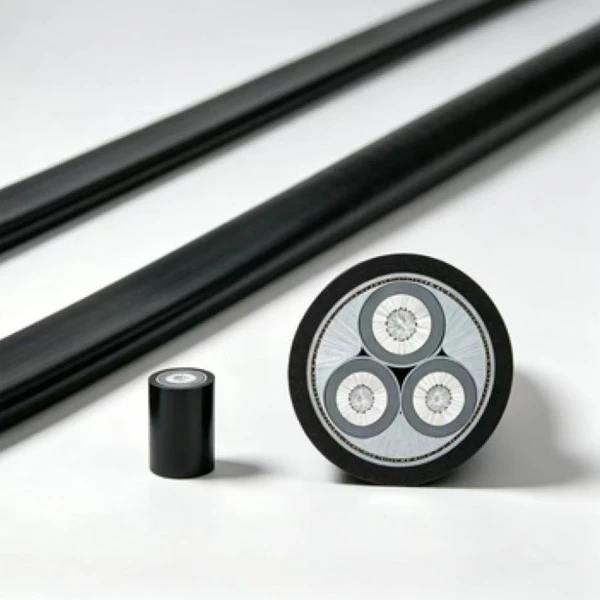

Cable de alimentación de bajo voltaje de aluminio XLPE

El cable de alimentación de bajo voltaje XLPE de aluminio utiliza conductores de aluminio con aislamiento XLPE para distribución de energía de bajo voltaje de 0,6/1 kV. El conductor de aluminio reduce el peso del cable en comparación con la construcción de cobre, mientras que XLPE proporciona un aislamiento eléctrico estable a la temperatura de funcionamiento especificada. El cable se puede configurar para instalaciones fijas en fábricas, sistemas de distribución al aire libre, zanjas para cables y otras aplicaciones donde las condiciones de tendido coincidan con las especificaciones del producto.

Dimensiones del producto y parámetros técnicos.

Prueba de descarga parcial

Rendimiento técnico

Radio de curvatura

Para cables unipolares, el radio de curvatura permitido es \(20\times(d+D)\pm5\%\).

Para cables multipolares, el radio de curvatura permitido es \(15\times(d+D)\pm5\%\).

D = Diámetro exterior real del cable (mm)

d = Diámetro real del conductor (mm)

Temperatura de colocación

El precalentamiento es obligatorio cuando se coloca por debajo de 0 ℃. El cable debe manipularse e instalarse de acuerdo con el procedimiento de tendido aplicable a baja temperatura para reducir el riesgo de daños mecánicos al aislamiento o la funda.

Diferencia de altura de colocación

No existe ninguna restricción en cuanto a la diferencia de altura de instalación vertical según la información técnica suministrada. Al planificar rutas verticales se deben tener en cuenta el método de instalación, la disposición de fijación y el peso del cable.

Coeficientes de corrección de ampacidad bajo diferentes temperaturas ambiente

Escenarios de colocación y aplicación

Colocación fija en interiores dentro de las instalaciones de la fábrica

El cable de alimentación de bajo voltaje XLPE de aluminio se puede utilizar para distribución fija de bajo voltaje dentro de talleres, almacenes y otros edificios industriales. El enrutamiento típico incluye bandejas portacables y sistemas de cables montados en la pared. Al seleccionar el tamaño del conductor se deben comprobar conjuntamente la carga conectada, la disposición de instalación, la temperatura ambiente y la caída de tensión requerida.

Colocación expuesta al aire libre

Para instalaciones fijas al aire libre, el cable se puede tender a lo largo de estructuras adecuadas, postes de servicios públicos u otros sistemas de soporte donde lo permitan las especificaciones del proyecto. La funda brinda protección para la exposición normal al aire libre, mientras que durante la instalación se deben considerar la luz solar prolongada, los cambios de temperatura, la humedad y las cargas mecánicas.

Tendido en zanjas y túneles de cables

Las zanjas para cables y los túneles de servicios públicos proporcionan rutas comunes para circuitos fijos de distribución de energía. La instalación debe permitir una adecuada disipación del calor y proporcionar soporte y protección adecuados. En instalaciones cerradas o agrupadas, se deben considerar los factores de corrección de ampacidad y las condiciones ambientales reales en lugar de aplicar directamente la corriente nominal de aire.

Entierro directo en el suelo

Se puede considerar el enterramiento directo cuando la construcción del cable, las condiciones del suelo y la protección mecánica cumplan con los requisitos del proyecto. Antes de la instalación se deben revisar la profundidad de enterramiento, el drenaje, la carga externa y la posibilidad de excavaciones futuras. Es posible que se requieran medidas de protección en suelos corrosivos o lugares expuestos a fuerzas mecánicas significativas.

Nuevos proyectos de renovación de redes eléctricas rurales

El cable puede considerarse para distribución fija de bajo voltaje en renovación de redes eléctricas rurales y trabajos de infraestructura similares. Los conductores de aluminio reducen el peso del cable, lo que puede resultar útil cuando las rutas de cable largas requieren un trabajo sustancial de transporte e instalación. El dimensionamiento del conductor debe seguir la carga esperada, la longitud de la ruta, el requisito de caída de voltaje y las condiciones de instalación.

Preguntas frecuentes

P1: ¿A qué clase de voltaje se aplica el cable? ¿Se puede utilizar para proyectos al aire libre?

R: El voltaje nominal es 0,6/1 kV para distribución general de energía de bajo voltaje. Dependiendo de las condiciones de construcción y del proyecto, los métodos de instalación pueden incluir enrutamiento aéreo al aire libre, zanjas para cables y ciertas aplicaciones enterradas directamente. El uso en exteriores debe tener en cuenta la luz solar, la lluvia, la temperatura, la protección mecánica y las propiedades especificadas de la funda.

P2: ¿Cuál es el radio de curvatura mínimo? ¿Se puede instalar el cable a bajas temperaturas?

R: Para cables unipolares, el requisito de flexión especificado es \(20\times(d+D)\pm5\%\), mientras que el requisito para cables multinúcleo es \(15\times(d+D)\pm5\%\). Se requiere precalentamiento cuando la temperatura ambiente de colocación es inferior a 0 ℃. El cable no se debe doblar ni tirar con fuerza a bajas temperaturas porque el PVC u otros materiales de cubierta poliméricos pueden volverse menos flexibles.

P3: ¿Qué secciones transversales de conductor están disponibles? ¿Se puede suministrar el cable en longitudes personalizadas?

R: La tabla técnica suministrada cubre secciones nominales desde 1,5 mm² hasta 1000 mm². La disponibilidad depende de las especificaciones requeridas y del programa de producción. Los requisitos de corte a medida y el marcado de cables se pueden discutir para los pedidos de proyectos, y la cantidad, el tamaño del conductor y la fecha de entrega requerida se confirman antes de la producción.

P4: ¿Cuáles son las principales consideraciones al elegir aluminio en lugar de cobre?

R: El aluminio tiene una densidad menor que el cobre, lo que reduce el peso del cable y facilita el transporte y manipulación en muchas instalaciones. El material conductor también tiene un coste de material menor en muchas aplicaciones. Sin embargo, la selección de conductores no debe basarse únicamente en el precio del material; Se debe verificar la capacidad de transporte de corriente, la caída de voltaje, la longitud de la ruta, el método de conexión y las condiciones de instalación.

P5: ¿Se pueden proporcionar informes de pruebas y documentos técnicos en inglés para proyectos en el extranjero?

R: Se pueden suministrar registros de inspección de fábrica y documentos de pruebas eléctricas relevantes de acuerdo con las especificaciones del producto y los requisitos del pedido. Se puede preparar documentación en inglés cuando sea necesario para la revisión de proyectos en el extranjero o documentación aduanera. Los certificados exactos, los informes de prueba y el formato de los documentos deben confirmarse de acuerdo con el mercado de destino y los requisitos de aceptación del proyecto.

P6: ¿Se requiere protección adicional para el entierro directo?

R: El enterramiento directo debe realizarse únicamente cuando la construcción del cable y las condiciones del sitio cumplan con los requisitos aplicables. Se pueden considerar fundas o conductos protectores cuando el cable esté expuesto a una fuerte corrosión del suelo, alta humedad, carga de vehículos, actividad de excavación u otros riesgos mecánicos. En el plan de instalación también se deben incluir la profundidad de enterramiento y el drenaje adecuados.

P7: ¿Qué determina el tiempo de entrega de los pedidos estándar y personalizados?

R: El plazo de entrega depende de la sección transversal del conductor, la construcción del cable, la cantidad del pedido, la capacidad de producción, los requisitos de embalaje y documentación. Las especificaciones estándar pueden tener cronogramas de producción más cortos cuando los materiales y la capacidad están disponibles. Los pedidos personalizados o de gran volumen deben confirmarse con la fábrica con anticipación para que la producción y el envío puedan coordinarse con el cronograma del proyecto.

P8: ¿Cómo afecta la temperatura ambiente a la capacidad de transporte de corriente del cable?

R: La corriente permitida cambia con la temperatura ambiente porque las condiciones de disipación de calor cambian a medida que la temperatura ambiente aumenta o disminuye. Por lo tanto, se deben considerar los coeficientes de corrección proporcionados en la tabla técnica al seleccionar el tamaño del conductor y el método de instalación. La agrupación de cables, la ventilación, la temperatura del suelo y las condiciones de enterramiento también pueden afectar la corriente real permitida.

Para consultas sobre proyectos, se debe proporcionar el voltaje requerido, la sección transversal del conductor, la longitud del cable, el método de instalación, las condiciones ambientales y la cantidad para que se puedan confirmar las especificaciones y los documentos técnicos apropiados.
