Qianchengsuministra cables de control para control industrial, monitoreo de equipos, transmisión de señales y sistemas de automatización. La gama incluye construcciones multipolares con conductores de cobre, aislamiento XLPE y revestimiento de PVC, con especificaciones seleccionadas según la tensión nominal, la sección transversal del conductor, la cantidad de núcleos, las condiciones de instalación y los requisitos de aplicación.
Los cables de control se utilizan para conectar circuitos de control, equipos de monitoreo, dispositivos de protección y componentes de automatización donde es necesario enrutar varios circuitos eléctricos entre los componentes del sistema. Su construcción se configura en torno a conexiones multinúcleo, resistencia controlada del conductor, aislamiento eléctrico y protección mecánica en lugar de los mayores requisitos de transporte de corriente normalmente asociados con la transmisión de energía.

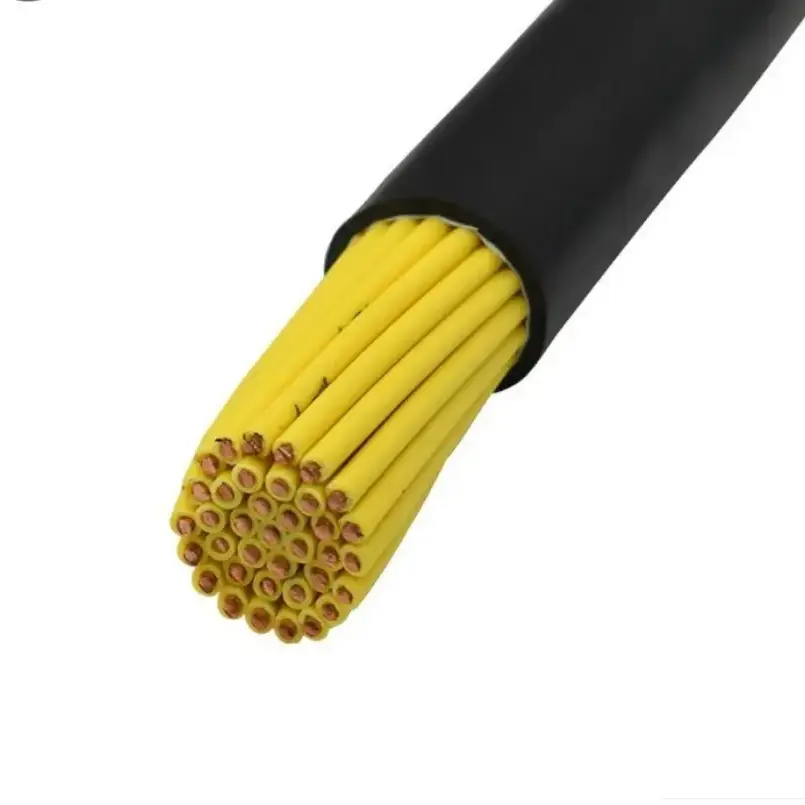

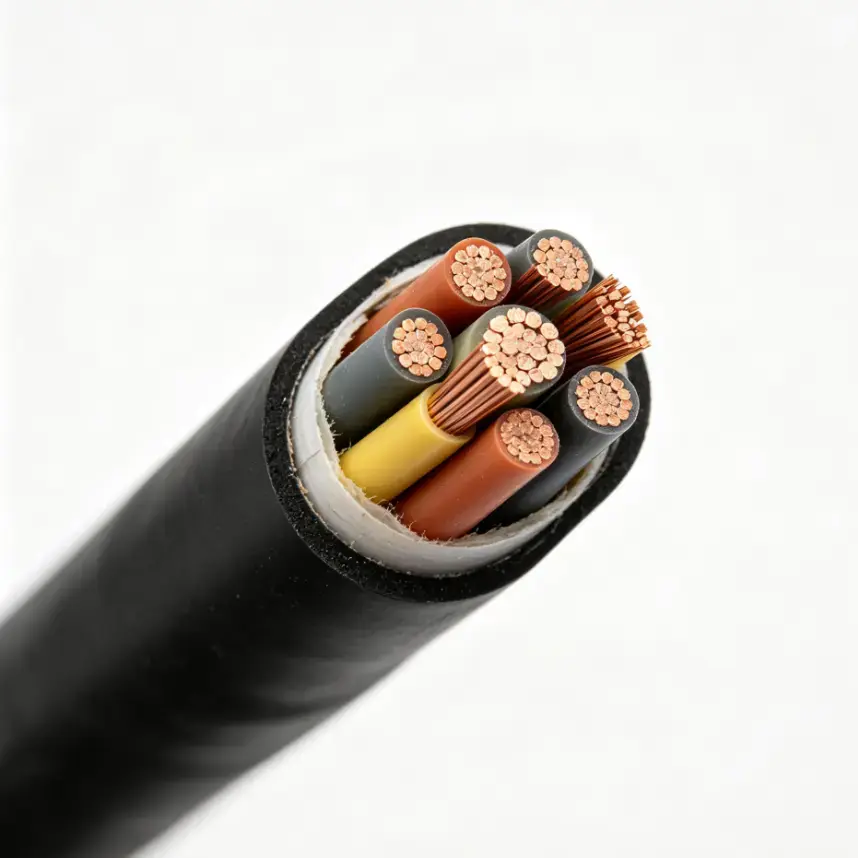

Para los sistemas de minas de carbón subterráneas, la construcción aplicable utiliza conductores trenzados de cobre recocido, aislamiento XLPE y una funda de PVC retardante de llama. El conductor de cobre proporciona el camino eléctrico, mientras que el aislamiento separa los núcleos individuales y la funda exterior protege el cable de la humedad, la abrasión, la compresión y otras condiciones que pueden ocurrir a lo largo de las rutas de instalación subterránea.
La sección transversal del conductor y la cantidad de núcleos se pueden seleccionar según el equipo conectado y el diseño del circuito de control. La construcción multinúcleo permite agrupar varios circuitos de control o monitoreo dentro de un cable, lo que puede simplificar el enrutamiento y la identificación de cables donde el espacio de instalación es limitado.
|
Parámetro |
Especificación |
|
Tensión nominal |
450/750 V, personalizable para condiciones especiales de trabajo en minería |
|
Ampacidad |
Adaptados según la sección del conductor y la cantidad de núcleos |
|
Resistencia de conductores |
Máxima resistencia a 20°C estrictamente controlada según los estándares aplicables de la industria minera |
|
Resistencia de aislamiento |
Alta resistencia de aislamiento con aislamiento XLPE |
|
Resistencia al voltaje |
Pruebas de aislamiento y tensión soportada al 100 % antes de la entrega |
|
Frecuencia de funcionamiento |
50/60 Hz, adecuado para sistemas de control industrial de minas |
|
Parámetro |
Especificación |
|
Material conductor |
Cobre recocido de alta pureza |
|
Estructura de conductores |
Estructura flexible trenzada de alambre fino |
|
Área transversal |
1,5–10 mm² |
|
Especificación principal |
2/3/4/7/12/16/24 núcleos, personalizables |
|
Tolerancia del conductor |
Dimensiones controladas del conductor para un rendimiento eléctrico consistente |
|
Parámetro |
Especificación |
|
Material aislante |
XLPE (Polietileno reticulado) |
|
Material de la funda |
PVC retardante de llama y antienvejecimiento para aplicaciones mineras |
|
Espesor del aislamiento |
Espesor uniforme estándar según la especificación del cable. |
|
Rendimiento de la funda |
Resistente al desgaste, resistente a la presión, resistente a la humedad y resistente a la corrosión. |
|
Diámetro total del cable |
Determinado por la cantidad de núcleos y la sección transversal del conductor. |
|
Método de identificación |
Codificación de colores estándar y marcado digital para instalación e identificación. |
|
Parámetro |
Especificación |
|
Temperatura máxima de funcionamiento del conductor |
90°C |
|
Temperatura de cortocircuito |
250°C |
|
Retardante de llama |
Grado ignífugo para minería según los requisitos de seguridad aplicables en minas de carbón |
|
Rendimiento antiinterferencias |
Estructura de trenzado optimizada para ayudar a reducir la diafonía de la señal. |
|
Adaptabilidad ambiental |
Antienvejecimiento, resistente a la humedad y a la corrosión para aplicaciones subterráneas |
|
Rendimiento mecánico |
Construcción flexible con resistencia a tensiones de tracción y compresión para rutas de instalación complejas |
El producto está diseñado para circuitos de control y monitoreo que requieren conexiones multinúcleo organizadas en entornos industriales y subterráneos. Las aplicaciones típicas incluyen control de equipos eléctricos, monitoreo de minas, protección de seguridad, vinculación de sistemas automatizados y otros circuitos de control.
En los sistemas de automatización de minas de carbón, el cable puede conectar equipos de control, dispositivos de monitoreo y componentes de protección. Las configuraciones de núcleo disponibles permiten organizar circuitos individuales según la disposición del equipo, mientras que el conductor de cobre trenzado proporciona la flexibilidad necesaria para una instalación práctica de cables.
La instalación subterránea requiere considerar la humedad, la tensión mecánica, la abrasión, la temperatura, las condiciones de ruta y los requisitos de seguridad minera aplicables. El aislamiento XLPE proporciona separación eléctrica entre conductores, mientras que la funda de PVC agrega protección contra las condiciones externas especificadas para la aplicación.
La selección del cable debe comenzar con los requisitos del sistema de control conectado. La cantidad de núcleos normalmente está determinada por la cantidad de circuitos independientes, mientras que la sección transversal del conductor debe considerarse junto con el equipo conectado, los requisitos de corriente, la distancia de instalación y la caída de voltaje permitida.
Para proyectos de minas de carbón, el entorno de instalación también debe revisarse antes de finalizar la especificación. La exposición a la humedad, la carga mecánica, el tendido de cables, los requisitos de retardantes de llama y la temperatura de funcionamiento pueden afectar la construcción adecuada. Proporcionar el voltaje requerido, la cantidad de núcleos, el tamaño del conductor, la longitud del cable y las condiciones de aplicación ayuda a Qiancheng a confirmar la configuración adecuada.
Qiancheng controla el proceso de producción, desde la preparación y el cableado del conductor de cobre hasta la extrusión del aislamiento XLPE, el ensamblaje de cables, la extrusión de la funda de PVC y las pruebas de cables terminados. Durante la producción, las dimensiones del conductor, el espesor del aislamiento y las dimensiones del cable terminado se comparan con la construcción especificada para mantener la coherencia entre los lotes de producción.
La inspección eléctrica cubre la resistencia del conductor, el rendimiento del aislamiento y las pruebas de tensión soportada de acuerdo con los requisitos aplicables del producto. Los cables terminados se verifican antes del envío y se pueden preparar documentos técnicos o registros de pruebas de acuerdo con los requisitos del proyecto.
Este proceso de producción e inspección proporciona información técnica rastreable para la revisión de las especificaciones del proyecto, la planificación de la instalación y la inspección de calidad entrante. La construcción y los requisitos del cable se confirman antes de la producción para reducir las discrepancias en las especificaciones entre el cable suministrado y el equipo o las condiciones de instalación previstos.
Para aplicaciones de minería relacionadas, consulte nuestros productos de cable de alimentación para minería y cable de arrastre flexible para minería.
|
Sección Nominal (mm²) |
Número mínimo de cables conductores |
Diámetro exterior del conductor (mm) |
Espesor nominal del aislamiento XLPE (mm) |
Diámetro exterior aproximado del aislamiento (mm) |
Resistencia máxima del conductor a 20°C (Ω/km), cobre |
|
1.5 |
1 |
1,38 ± 0,02 |
0.7 |
2.8 |
12.1 |
|
2.5 |
1 |
1,78 ± 0,02 |
0.7 |
3.2 |
7.41 |
|
4 |
1 |
2,25 ± 0,03 |
0.7 |
3.7 |
4.61 |
|
6 |
1 |
2,76 ± 0,03 |
0.7 |
4.2 |
3.08 |
|
10 |
7 |
3,70 ± 0,05 |
0.7 |
5.1 |
1.83 |
|
16 |
7 |
4,70 ± 0,05 |
0.9 |
6.5 |
1.15 |
|
25 |
7 |
5,90 ± 0,08 |
0.9 |
7.7 |
0.727 |
|
35 |
7 |
6,90 ± 0,08 |
0.9 |
8.7 |
0.524 |
|
50 |
19 |
8,10 ± 0,10 |
1.0 |
10.1 |
0.387 |
|
70 |
19 |
9,70 ± 0,10 |
1.0 |
11.7 |
0.268 |
|
95 |
19 |
11,50 ± 0,12 |
1.1 |
13.7 |
0.193 |
|
120 |
37 |
13,00 ± 0,12 |
1.2 |
15.4 |
0.153 |
