Modelo de producto básico: KVVR
El cable de control flexible de PVC y cobre es un cable de control de 450/750 V construido alrededor de conductores de cobre trenzados y aislamiento y funda de PVC. La construcción del conductor flexible permite que el cable siga recorridos más estrechos que un conductor sólido o rígido, lo que resulta útil cuando el cableado de control tiene que pasar a través de gabinetes, bandejas, conductos o conexiones de equipos. Su función principal es la transmisión de señales de control, medición y monitoreo dentro de sistemas eléctricos de baja tensión.
Para circuitos auxiliares y de control automático, la sección transversal del conductor, el número de núcleos, el método de instalación y la resistencia eléctrica son importantes al especificar el cable. Los tamaños de conductores disponibles cubren los requisitos comunes de cableado de control, mientras que se pueden seleccionar diferentes configuraciones de núcleo según el diseño del circuito.
|
Sección nominal (mm²) |
Diámetro máximo del conductor de un solo cable (mm) |
Espesor del aislamiento de PVC (mm) |
Resistencia del conductor CC de 20 ℃ (Ω/km) |
Resistencia del conductor CC de 20 ℃ (Ω/km) |
|
|
|
|
Metal no chapado |
Metal chapado |
|
0.5 |
0.21 |
0.6 |
39.0 |
40.1 |
|
0.75 |
0.21 |
0.6 |
26.0 |
26.7 |
|
1.0 |
0.21 |
0.6 |
19.5 |
20.0 |
|
1.5 |
0.26 |
0.7 |
13.3 |
13.7 |
|
2.5 |
0.26 |
0.8 |
7.98 |
8.21 |
|
4 |
0.31 |
0.8 |
4.95 |
5.09 |
|
6 |
0.31 |
0.8 |
3.30 |
3.39 |

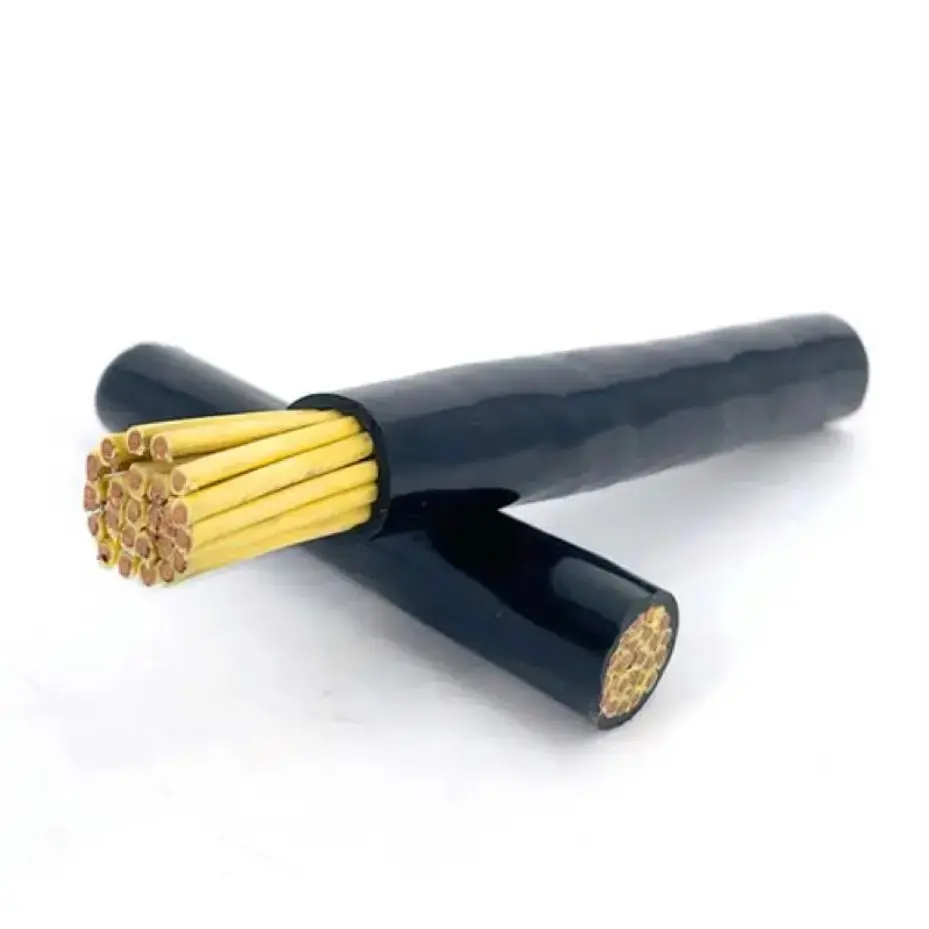

El conductor consta de múltiples hilos finos de cobre en lugar de un solo conductor sólido. Esta construcción proporciona la flexibilidad mecánica necesaria para enrutar el cableado de control alrededor de terminales, componentes de gabinetes y sistemas de gestión de cables. La resistencia del conductor a 20 ℃ se proporciona en la tabla de especificaciones para condiciones de metal chapado y no chapado.
El PVC se utiliza como material aislante principal alrededor del conductor, y la construcción del cable proporciona separación eléctrica entre los conductores individuales y el entorno circundante. El espesor de aislamiento indicado varía según la sección transversal del conductor, lo que permite comparar la especificación con los requisitos del circuito previsto.
La clasificación de 450/750 V coloca a este cable dentro de un rango común de cableado auxiliar y de control de bajo voltaje. Está destinado a circuitos de control y monitoreo eléctricos en lugar de ser un sustituto de los cables de alimentación seleccionados para transmisión de alto voltaje. La selección final debe seguir los requisitos de voltaje, corriente, instalación y equipo del circuito completo.
El cable de control flexible de PVC y cobre se utiliza en circuitos auxiliares y de control donde la ruta del cableado incluye gabinetes, conexiones de equipos u otras ubicaciones que requieren un manejo más fácil durante la instalación.
1. Industria Eléctrica: Gabinetes de control en salas de distribución de energía, cableado de control de grupos electrógenos y circuitos de señales secundarias para subestaciones.
2. Automatización Industrial: Cableado de control interno para equipos de línea de producción, máquinas herramienta, ventiladores, bombas de agua y equipos de secado.
3. Proyectos de apoyo al edificio: módulos de control de aire acondicionado central, gabinetes de control de ascensores, salas de máquinas subterráneas y sistemas de conexión de iluminación del edificio.
4. Manufactura Metalúrgica: Consolas de operación automática y conexiones de señal para equipos de producción en talleres industriales.
5. Proyectos Generales de Apoyo: Circuitos de control eléctrico de equipos de conexión contra incendios y equipos de tratamiento de aguas residuales de protección ambiental.
Los gabinetes y equipos de control a menudo contienen múltiples terminales, componentes y rutas de cables dentro de un espacio limitado. El conductor trenzado hace que el cable sea más fácil de encaminar y terminar donde un conductor rígido sería menos conveniente de manipular.
No todos los circuitos de control requieren la misma sección transversal de conductor. Los tamaños disponibles de 0,5 mm² a 6 mm² permiten que la especificación del cable coincida con los requisitos del circuito, las condiciones de instalación y las características eléctricas del equipo conectado.

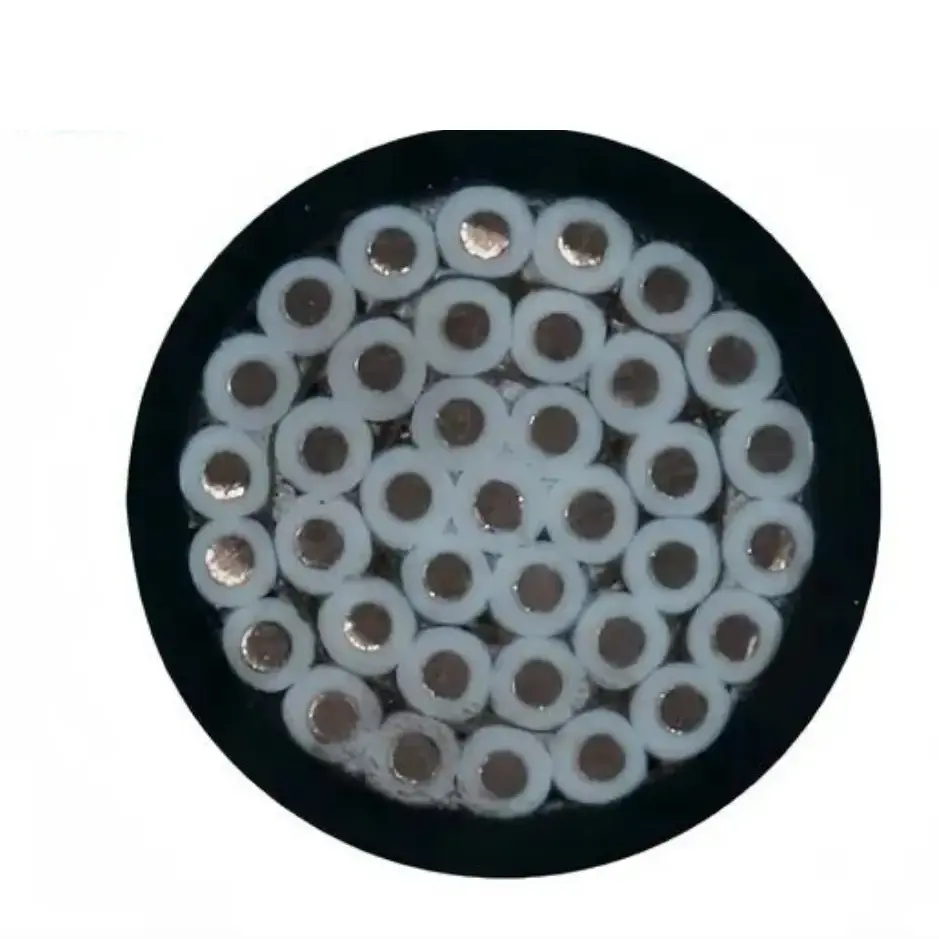

El uso de un cable multinúcleo puede simplificar la organización de los circuitos de control y monitoreo relacionados. La cantidad de núcleos debe determinarse a partir del número de señales requeridas, circuitos de repuesto y la disposición del cableado del equipo.
La resistencia del conductor y el espesor del aislamiento son parámetros medibles que se pueden comparar con la construcción del cable especificada. Para la adquisición del proyecto, la sección transversal requerida, la configuración del núcleo y la documentación técnica aplicable deben confirmarse antes de la producción o el envío.

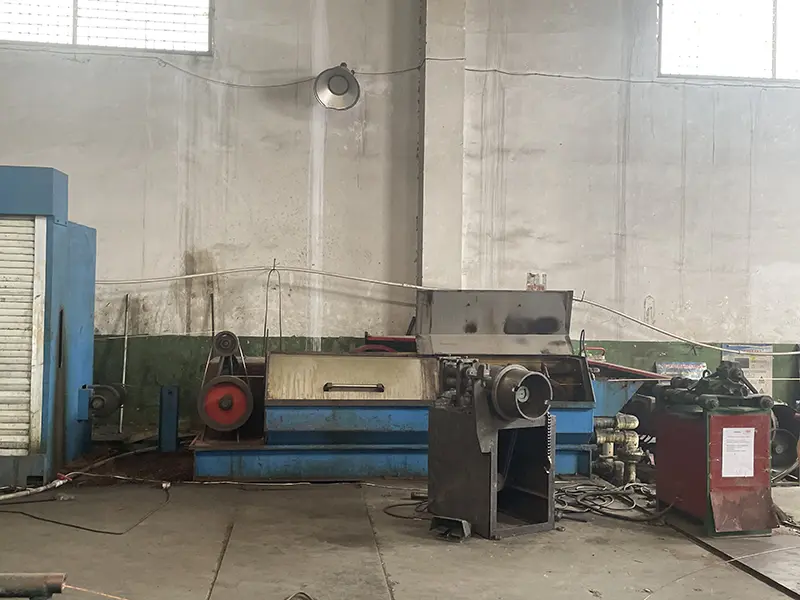

Para la adquisición de cables de control, la evaluación de la calidad debe centrarse en especificaciones de materiales rastreables y parámetros de producción mensurables en lugar de solo en la apariencia. Las comprobaciones relevantes pueden incluir la construcción del conductor, la resistencia del conductor, las dimensiones del aislamiento y la inspección del cable terminado de acuerdo con los requisitos aplicables del producto.
Qiancheng puede proporcionar especificaciones de productos e información técnica relacionada para la selección de proyectos. Para pedidos a granel o por proyecto, se debe confirmar el modelo requerido, la sección transversal del conductor, la cantidad de núcleos, la longitud del cable, el embalaje y la documentación antes de procesar el pedido.
Al seleccionar este tipo de cable de control, se deben considerar varios parámetros juntos en lugar de elegir el tamaño del conductor de forma independiente.
1. Sección transversal del conductor: seleccione según la carga eléctrica, la función del circuito y los requisitos de cableado aplicables.
2. Cantidad de núcleos: determine la cantidad de circuitos de control, monitoreo y auxiliares que debe transportar el cable.
3. Método de instalación: verifique si el cable se pasará a través de un gabinete, bandeja, conducto o conexión de equipo y considere la flexibilidad requerida.
4. Parámetros eléctricos: confirme el voltaje nominal y la resistencia permitida del conductor con los requisitos del sistema de control conectado.
5. Documentación del proyecto: para pedidos de ingeniería o exportación, confirme la hoja de especificaciones requerida, los registros de inspección y otros documentos técnicos antes del envío.
La tensión nominal es 450/750V. El cable utiliza conductores de cobre trenzados con aislamiento de PVC y está destinado a circuitos auxiliares y de control de bajo voltaje.
La tabla de especificaciones cubre secciones transversales nominales de 0,5 mm² a 6 mm². La selección real debe basarse en los requisitos eléctricos y las condiciones de instalación del circuito de control.
Sí. Se puede proporcionar información técnica para el tamaño del conductor y la configuración del cable aplicables, incluido el diámetro del conductor, el espesor del aislamiento de PVC y la resistencia del conductor de CC a 20 ℃.
Se puede utilizar en gabinetes de control de distribución de energía, equipos de automatización industrial, sistemas de control de ascensores, controles centrales de aire acondicionado, equipos metalúrgicos y sistemas de control eléctrico de protección ambiental.
Primero confirme la tensión nominal, la sección transversal del conductor, la cantidad de núcleos requerida, la ruta de instalación y las condiciones ambientales. La especificación del cable puede entonces coincidir con los requisitos eléctricos y mecánicos del sistema.
Los requisitos de configuración y longitud del cable se pueden discutir según el proyecto. Para pedidos no estándar, el tamaño del conductor requerido, la cantidad de núcleo, la longitud, el embalaje y la documentación técnica deben confirmarse antes de la producción.
