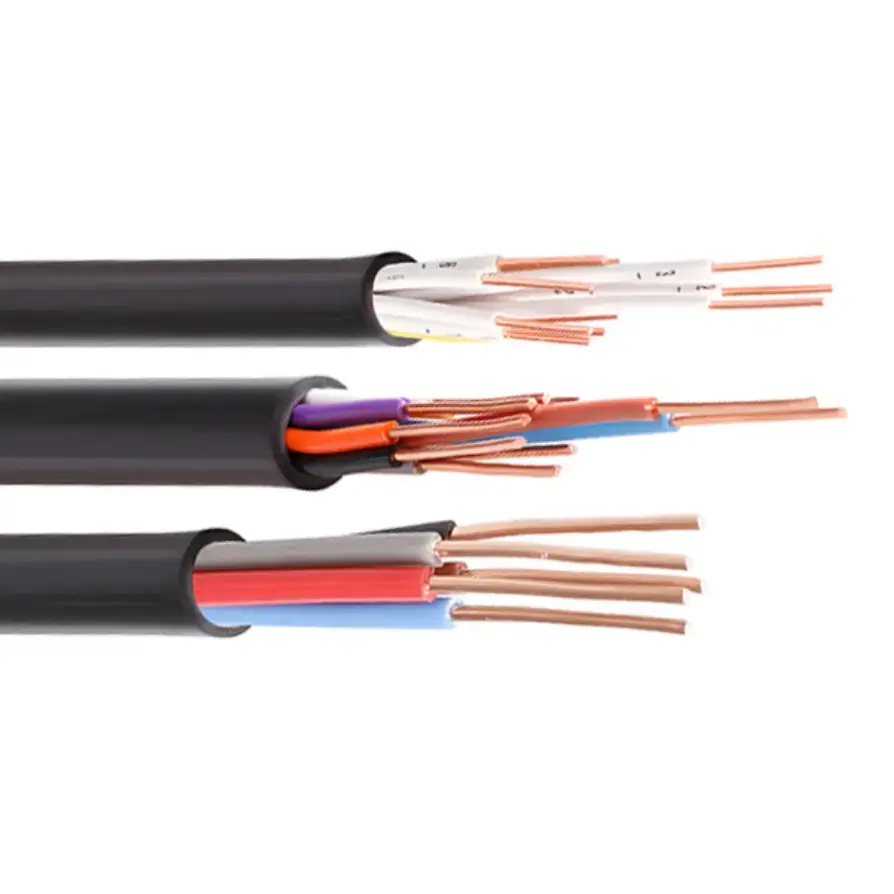

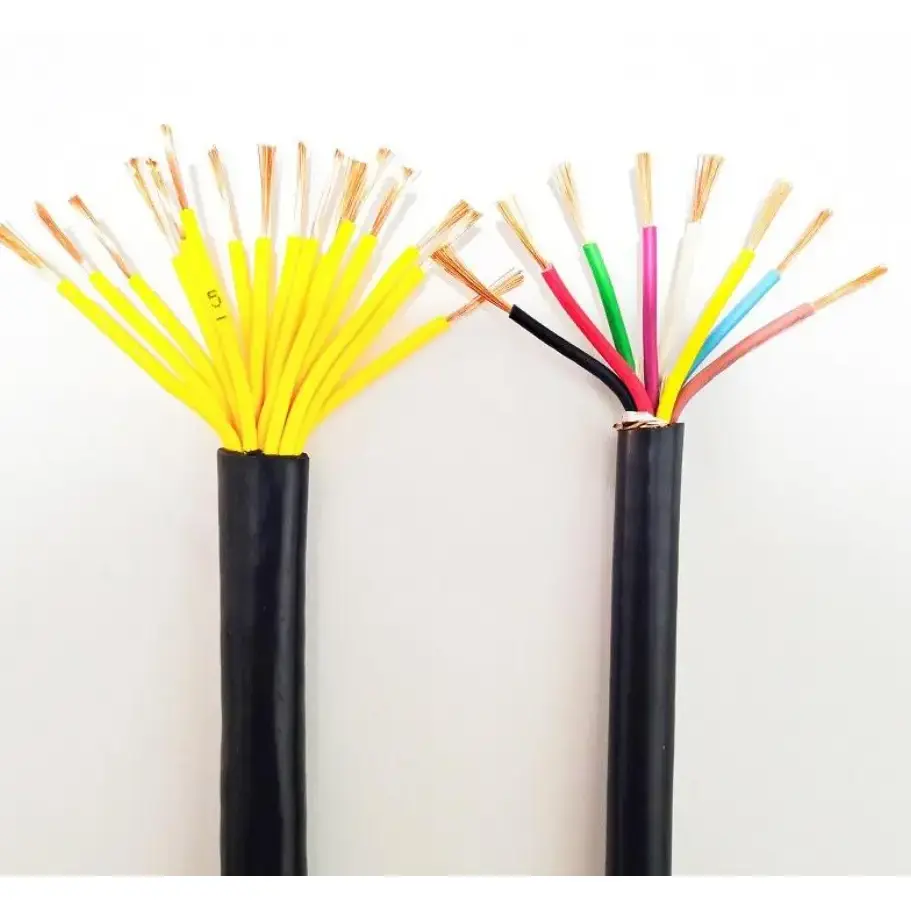

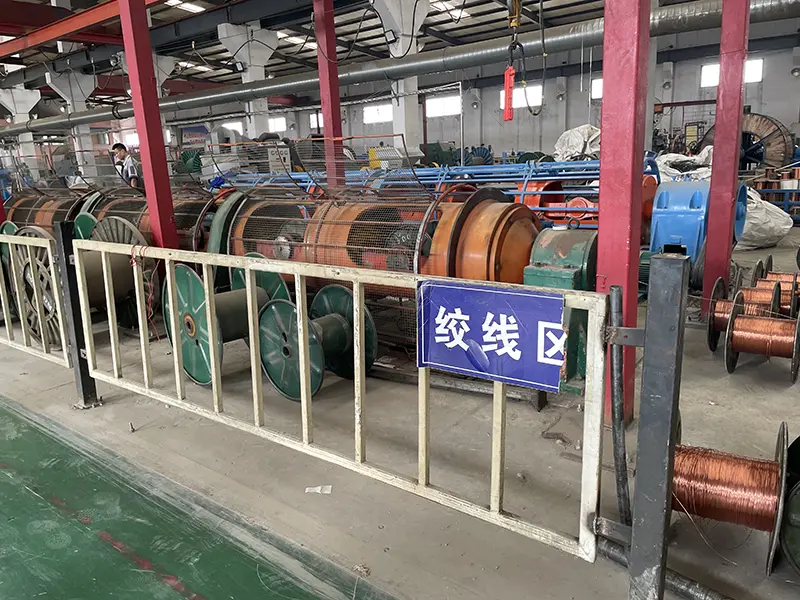

Cable de control de PVC de cobre

Modelo de producto básico: KVV

El cable de control de cobre y PVC combina un conductor de cobre libre de oxígeno de alta pureza con aislamiento de PVC y una funda protectora para circuitos auxiliares, de monitoreo y de control de bajo voltaje. La construcción KVV está diseñada para cableado fijo donde es necesario enrutar múltiples señales de control o funciones eléctricas a través del mismo cable. El tamaño del conductor, la cantidad de núcleos, el blindaje y el blindaje se pueden seleccionar según la configuración del equipo y el entorno de instalación.

Para automatización industrial, equipos eléctricos y sistemas de control de edificios, este cable proporciona una práctica opción de cableado multinúcleo para conectar gabinetes de control, dispositivos de campo, motores, sensores y otros circuitos auxiliares. La especificación aplicable debe confirmarse a partir del voltaje del circuito, la sección transversal del conductor, el número de núcleos, el método de tendido y las condiciones ambientales, en lugar de basarse únicamente en el recuento de núcleos.

Especificaciones del producto Dimensiones y tabla de parámetros técnicos

Características constructivas y eléctricas.

Conductor de cobre para circuitos auxiliares y de control

El conductor está especificado como cobre libre de oxígeno de alta pureza, con opciones de sección transversal de 0,5 a 10 mm². Para aplicaciones de control, el tamaño del conductor debe corresponder a la carga conectada, la tensión de control, la caída de tensión permitida y la distancia de instalación. La gama de núcleos disponible de 2 a 61 núcleos también permite que un cable se adapte a múltiples circuitos de control o monitoreo.

Aislamiento y funda de PVC

El PVC proporciona el aislamiento eléctrico primario y la protección externa para la construcción KVV estándar. La temperatura máxima de funcionamiento a largo plazo indicada es de 70 ℃, mientras que la tabla especifica una temperatura ambiente de instalación de al menos 0 ℃. Las condiciones de instalación fuera de estos límites requieren la confirmación de la construcción del cable aplicable y el grado del material en lugar de simplemente cambiar el método de instalación.

Opciones de blindaje y blindaje

Los circuitos de control instalados cerca de equipos de frecuencia variable, motores u otras fuentes eléctricas pueden requerir blindaje adicional. Las configuraciones KVVP y KVVRP pueden usar blindaje trenzado con la tasa de cobertura especificada, mientras que KVVP2 usa envoltura de cinta de cobre. Cuando la protección mecánica es una prioridad, la construcción KVV22 añade una doble armadura de cinta de acero. Estas configuraciones deben seleccionarse según la fuente de interferencia, la exposición mecánica y la ruta de colocación.

Condiciones de instalación que afectan la selección del cable

El método de instalación tiene una relación directa con la construcción del cable requerido para un proyecto. Los cables no blindados enumerados en la tabla de especificaciones tienen un radio de curvatura mínimo de 6 veces el diámetro exterior del cable, mientras que las construcciones blindadas o blindadas con cinta de cobre requieren al menos 12 veces el diámetro exterior. Mantener el radio de curvatura especificado ayuda a evitar tensiones mecánicas excesivas en el aislamiento y la estructura del cable durante la instalación.

Para enterramiento directo, la profundidad mínima indicada es de 0,7 m, con protección adicional contra daños mecánicos externos. Cuando se instalan varios cables en paralelo, se debe mantener un espacio de disipación de calor adecuado. Estos detalles son particularmente relevantes cuando se utiliza la misma especificación de cable de control en diferentes áreas de instalación.

Escenarios de aplicación

Automatización industrial: el cable de control de cobre y PVC se puede utilizar para gabinetes de control de PLC, equipos de línea de producción, circuitos de control de máquinas y cableado de señales auxiliares donde es necesario conectar múltiples funciones de control de bajo voltaje.

Equipos Mecánicos y Eléctricos: Aplicados a circuitos de control y retroalimentación asociados a bombas, ventiladores, compresores, máquinas herramienta, equipos de refrigeración y otra maquinaria eléctrica.

Sistemas municipales y de edificios: Se utiliza en automatización de edificios, control de ascensores, equipos de control de incendios, control de alumbrado público y sistemas de suministro o drenaje de agua donde la especificación del cable coincide con los requisitos del circuito aplicable.

Nuevos equipos de energía: se pueden utilizar para circuitos auxiliares de control y monitoreo alrededor de equipos fotovoltaicos, sistemas de almacenamiento de energía e infraestructura de carga cuando el voltaje, la temperatura y las condiciones de instalación se encuentran dentro de las especificaciones aplicables.

Transporte y Almacenamiento: Aplicado a circuitos de control para sistemas de transporte, equipos de almacén y otros sistemas logísticos operados eléctricamente. Se pueden considerar construcciones blindadas o blindadas cuando la interferencia o la exposición mecánica requieran protección adicional.

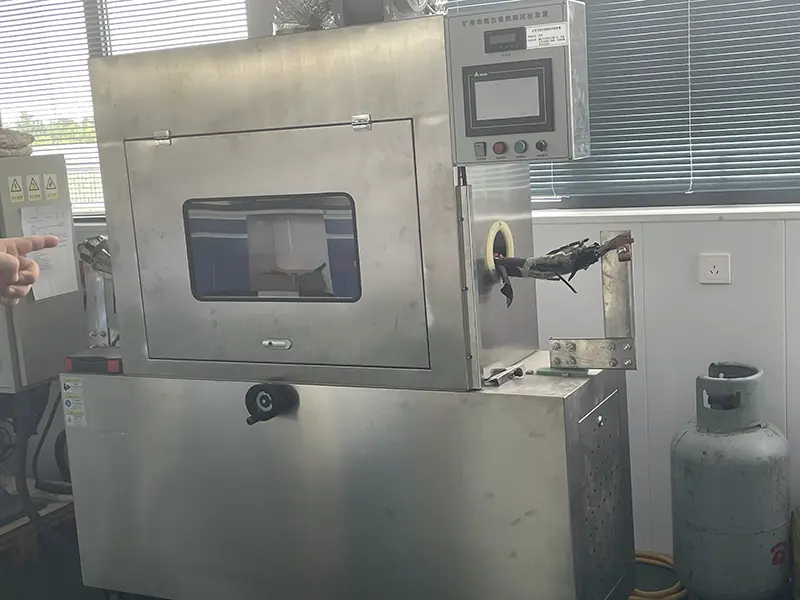

Verificación de calidad y especificaciones

Para una adquisición técnica o una especificación de proyecto, el cable de control de cobre y PVC debe compararse con parámetros mensurables en lugar de confiar únicamente en descripciones generales del producto. Los elementos relevantes incluyen el material del conductor, el área de la sección transversal, la cantidad de núcleos, la resistencia de aislamiento, el rendimiento soportado de tensión, el radio de curvatura y la estructura de blindaje o armadura seleccionada.

La especificación suministrada identifica GB/T 9330-2020 como estándar de referencia y proporciona voltaje nominal, resistencia, aislamiento y requisitos de instalación. Para proyectos de exportación, la norma IEC requerida, la documentación de prueba y los requisitos del mercado de destino deben confirmarse por separado antes de la producción. Cuando se requiera una construcción blindada, blindada o resistente al fuego, el modelo exacto también debe indicarse en las especificaciones de compra.

Cómo seleccionar la especificación adecuada

Comience con la función eléctrica del circuito y determine si el cable transporta señales de control, monitoreo, retroalimentación o auxiliares. Luego confirme la sección transversal del conductor requerida y la cantidad de núcleos. Para proyectos con interferencia eléctrica, considere una construcción blindada; para rutas expuestas donde la protección mecánica es importante, una versión blindada puede ser más apropiada.

Para sistemas de control más grandes, reservar núcleos adicionales puede proporcionar capacidad para futuros cambios de circuito. La tabla enumera una sugerencia de núcleo de repuesto del 10% al 20%, mientras que la selección de la sección transversal debe verificarse con la carga real, la longitud del circuito, la caída de voltaje y las condiciones de instalación. No se debe seleccionar un conductor más grande únicamente porque el proyecto tiene un mayor número de puntos de control.

Preguntas frecuentes

1. ¿Qué estándar se utiliza para este cable?

La especificación proporcionada para el producto hace referencia a GB/T 9330-2020 para cables de control con aislamiento de plástico. Para pedidos de exportación, los requisitos IEC y los estándares del mercado de destino deben confirmarse de acuerdo con la aplicación real y la construcción del cable.

2. ¿Qué cantidades de núcleos y tamaños de conductores están disponibles?

La gama indicada abarca de 2 a 61 conductores y secciones de conductor de 0,5 a 10 mm². Las cantidades de núcleos comunes incluyen 4, 7, 10, 14, 19, 24 y 37 núcleos, mientras que 0,75, 1,0, 1,5 y 2,5 mm² se enumeran como secciones transversales comunes.

3. ¿Está disponible una versión blindada para aplicaciones con interferencias eléctricas?

Sí. Las construcciones KVVP y KVVRP se pueden especificar con blindaje trenzado con la tasa de cobertura indicada de al menos el 80 %. KVVP2 utiliza envoltura de cinta de cobre. La estructura de blindaje adecuada depende de la fuente de interferencia y del entorno de instalación.

4. ¿Cuáles son los requisitos de temperatura de funcionamiento y colocación?

Los datos técnicos suministrados enumeran una temperatura de funcionamiento máxima permitida a largo plazo de 70 ℃ y una temperatura ambiente de instalación convencional de al menos 0 ℃. Si se requiere una instalación por debajo de 0 ℃, el precalentamiento del cable se especifica en la tabla. Para ambientes más fríos, las construcciones especiales para bajas temperaturas deben confirmarse por separado.

5. ¿Se puede utilizar el cable para enterramiento directo?

La especificación suministrada indica una profundidad mínima de colocación directamente enterrada de 0,7 m y exige protección contra daños mecánicos externos. La construcción real del cable debe verificarse en función de las condiciones del suelo, la exposición mecánica, la humedad y los requisitos de instalación del proyecto antes del entierro directo.

6. ¿Qué información se debe proporcionar al solicitar una cotización?

Para una verificación precisa de las especificaciones, proporcione la cantidad de núcleo requerida, la sección transversal del conductor, el voltaje nominal, la longitud del cable, el método de tendido y el entorno de instalación. Si se requiere blindaje, envoltura con cinta de cobre, armadura con cinta de acero o una construcción resistente al fuego, incluya el requisito correspondiente para que el modelo de cable y la documentación técnica puedan coincidir correctamente.
