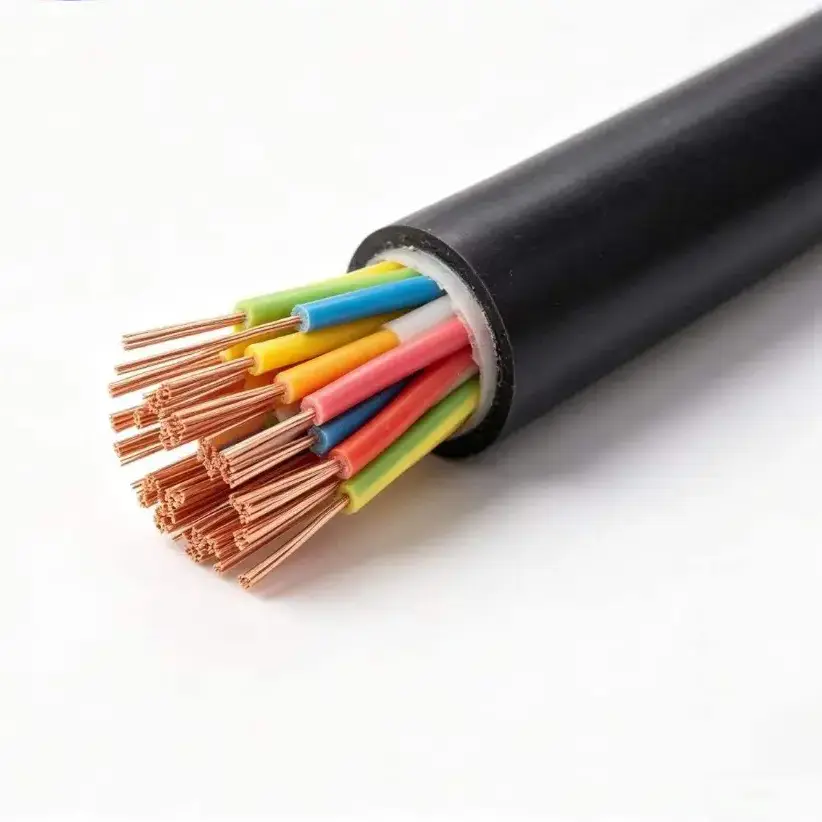

Cable de control de cobre XLPE

Modelos de productos: KYJV, KYJVP, KYJV22, KYJY, etc.

El cable de control de cobre XLPE se utiliza para circuitos de señal, instrumentación y control de bajo voltaje donde el sistema de aislamiento necesita adaptarse a temperaturas de funcionamiento elevadas. La construcción estándar combina conductores de cobre libre de oxígeno de alta pureza con aislamiento XLPE y una cubierta exterior de PVC, con configuraciones sin armadura, blindadas y con armadura de cinta de acero disponibles para diferentes condiciones de instalación.

Los datos técnicos suministrados especifican una tensión nominal de 450/750 V, una temperatura máxima de funcionamiento a largo plazo de 90 °C y secciones de conductor estándar de 0,75 a 6 mm². Dependiendo del circuito y del método de tendido, el cable se puede suministrar con conductores sólidos o flexibles, configuraciones de múltiples núcleos, blindaje, armadura o construcción WDZ con bajo contenido de humo y sin halógenos.

Tabla de especificaciones del producto, dimensiones y parámetros técnicos

Características constructivas y eléctricas.

1. Aislamiento XLPE

El polietileno reticulado forma la capa aislante primaria. La especificación suministrada proporciona una temperatura de funcionamiento máxima a largo plazo de 90 °C y una tolerancia de sobrecarga a corto plazo de 130 °C. Este rango de temperatura es una de las principales razones para considerar el aislamiento XLPE cuando una instalación de control puede funcionar por encima de las condiciones típicas del cableado aislado con PVC de uso general.

2. Opciones de conductores de cobre

El conductor está especificado como 99,99 % de cobre libre de oxígeno de alta pureza. KYJV utiliza un conductor sólido Clase 1, mientras que KYJVR está listado con un conductor flexible Clase 5. Por lo tanto, la construcción del conductor se puede adaptar a cableado fijo o instalaciones donde se requiere flexibilidad adicional.

3. Funda de PVC y variantes funcionales

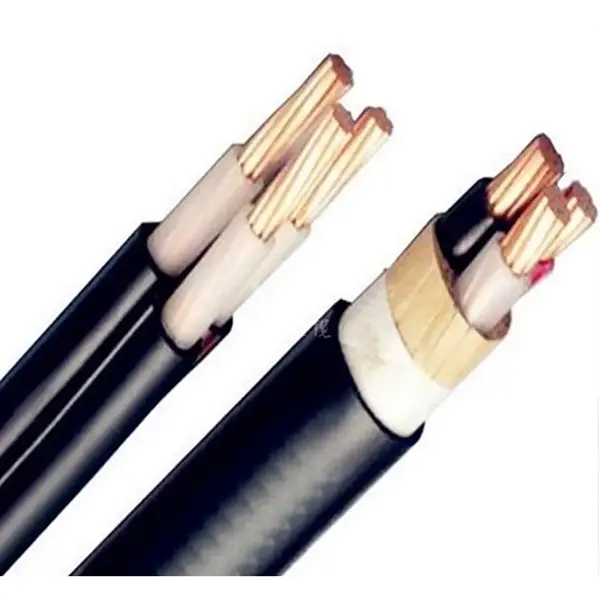

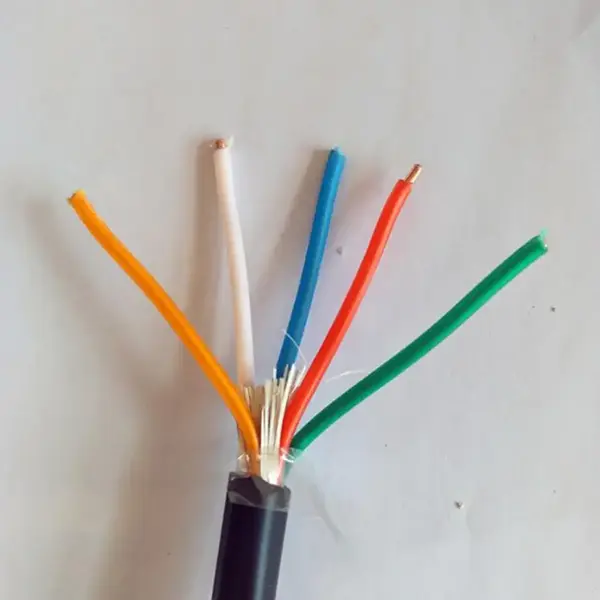

La cubierta exterior estándar es de PVC, con una versión WDZ de baja emisión de humos y sin halógenos disponible como opción mejorada. El KYJVP blindado agrega blindaje trenzado de cobre, mientras que el KYJV22 usa una armadura de cinta de acero para aplicaciones que requieren protección mecánica adicional. Estas variantes permiten que la construcción del cable se adapte a la instalación circundante en lugar de utilizar una configuración para cada proyecto.

Seleccionar la configuración correcta

La cantidad de núcleos debe corresponder al número de circuitos de control, instrumentación o protección atendidos por el cable. La gama estándar abarca de 2 a 61 conductores, mientras que las secciones de los conductores oscilan entre 0,75 y 6 mm². El tamaño del conductor requerido debe determinarse a partir de la carga del circuito, la caída de voltaje permitida y las condiciones de instalación en lugar de seleccionarse únicamente por el número de núcleos.

Las condiciones de instalación determinan si se necesita protección adicional. KYJV o KYJVR sin armadura está diseñado para bandejas de cables, conductos interiores y cableado fijo de zanjas para cables. KYJVP se puede considerar cuando la interferencia electromagnética es una preocupación, mientras que KYJV22 está diseñado para instalaciones específicas que requieren armadura de cinta de acero y protección mecánica. Durante el fresado también se deben tener en cuenta los valores mínimos de radio de curvatura suministrados.

Aplicaciones típicas

1. Energía y Equipos Eléctricos

El cable se puede utilizar para cableado de señal y control de bajo voltaje asociado con equipos fotovoltaicos, sistemas de almacenamiento de energía, inversores, gabinetes eléctricos y equipos relacionados. El aislamiento XLPE proporciona el rango de temperatura de funcionamiento a largo plazo especificado de 90 °C para instalaciones donde la temperatura ambiente o del equipo requiere este nivel de rendimiento de aislamiento.

2. Automatización Industrial

Los gabinetes de control para máquinas herramienta, bombas, ventiladores, sistemas PLC y equipos de proceso pueden requerir cableado de control multinúcleo con diferentes configuraciones de conductores e instalación. Las versiones de conductores flexibles pueden simplificar el enrutamiento alrededor de gabinetes y terminales de equipos, mientras que hay versiones blindadas disponibles para circuitos donde es necesario abordar las interferencias electromagnéticas.

3. Infraestructura municipal y edificatoria

La gama de cables se puede utilizar en túneles subterráneos de servicios públicos, zanjas para cables, sistemas eléctricos de edificios y otras instalaciones fijas de control de bajo voltaje. Cuando los cables están expuestos a cargas mecánicas adicionales o requieren una construcción enterrada directamente, la configuración blindada KYJV22 proporciona una opción de instalación diferente.

4. Control y protección del sistema de energía

Los circuitos secundarios de bajo voltaje en subestaciones, plantas de energía, salas de distribución y equipos eléctricos pueden usar cables de control multinúcleo para la adquisición de señales, el enclavamiento y el control de equipos. El modelo final debe adaptarse a la función del circuito, el tamaño del conductor, los requisitos de blindaje y el método de instalación.

5. Exportación de equipos y proyectos de ingeniería.

Para proyectos de ingeniería y equipos eléctricos orientados a la exportación, la especificación del cable debe confirmarse con los requisitos aplicables del proyecto antes de la producción. La documentación, la longitud de entrega, el tipo de carrete y cualquier registro de inspección requerido se pueden especificar junto con el modelo y la construcción del cable.

Comprobaciones técnicas antes de realizar el pedido

Para una cotización de proyecto, la información básica normalmente incluye el modelo de cable, tensión nominal, clase de conductor, sección transversal, cantidad de núcleos y longitud requerida. Si el cable se tenderá cerca de equipos que generan interferencias electromagnéticas, el requisito de blindaje debe indicarse por separado. También se debe identificar el entierro directo o la instalación expuesta para poder evaluar la necesidad de blindaje.

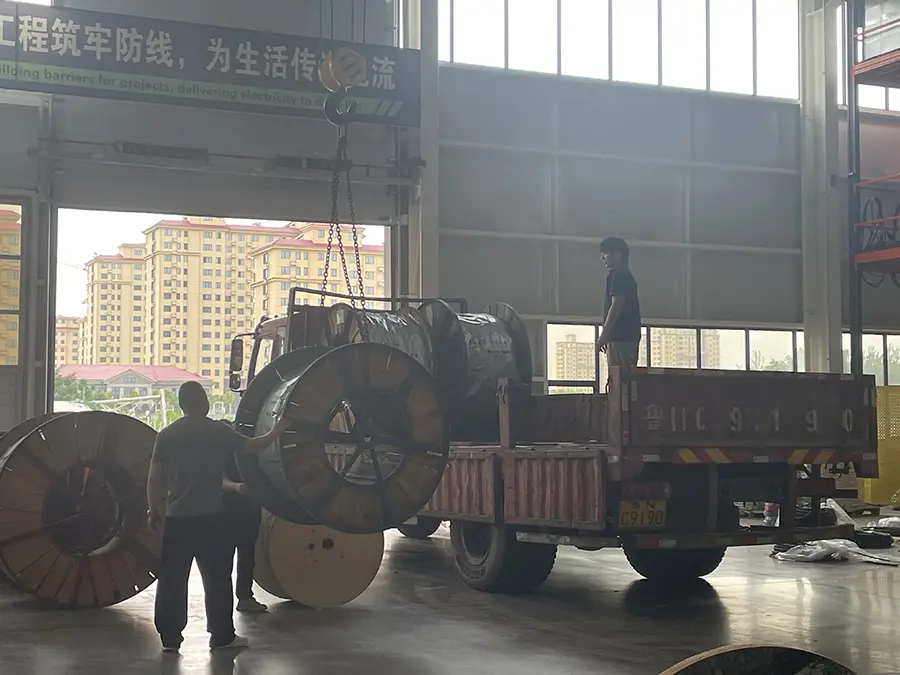

Para pedidos de exportación, el embalaje y la documentación deben confirmarse en la etapa de cotización. Las especificaciones suministradas enumeran carretes de plástico y carretes de madera fumigada, junto con longitudes de entrega personalizadas. Antes de la producción también deben especificarse requisitos especiales, como la construcción WDZ con baja emisión de humos y sin halógenos o versiones resistentes al frío.

Preguntas frecuentes

1. ¿Qué estándares se especifican para este cable?

Los datos del producto suministrados enumeran GB/T 9330 como estándar nacional. Si un proyecto en el extranjero requiere normas, certificados o documentos de inspección adicionales, esos requisitos deben confirmarse de acuerdo con el mercado de destino y las especificaciones del proyecto.

2. ¿Qué tamaños de conductores y cantidades de núcleos están disponibles?

Las secciones transversales estándar de los conductores son 0,75, 1,0, 1,5, 2,5, 4 y 6 mm². Las configuraciones de núcleos estándar varían de 2 a 61 núcleos, incluidos varios recuentos de núcleos intermedios. Se pueden producir cantidades de núcleos especiales según los requisitos del proyecto.

3. ¿Cuál es la temperatura de funcionamiento del aislamiento XLPE?

Los datos técnicos suministrados especifican una temperatura de funcionamiento máxima a largo plazo de 90 °C y una tolerancia de sobrecarga a corto plazo de 130 °C. La temperatura mínima de instalación estándar es ≥0 °C, mientras que está homologada una versión resistente al frío para instalación directa a -30 °C.

4. ¿Cuándo se requiere una versión blindada o blindada?

Se puede considerar el KYJVP blindado cuando es necesario controlar la interferencia electromagnética en la señal o el circuito de control. El KYJV22 blindado está diseñado para condiciones de instalación que requieren protección mecánica adicional, incluido el entierro subterráneo directo especificado. Los requisitos mínimos de radio de curvatura son diferentes para construcciones no blindadas, blindadas y blindadas.

5. ¿Qué pruebas eléctricas se especifican antes de la entrega?

La especificación suministrada enumera una resistencia de aislamiento de ≥1000 MΩ·km a 20 °C y una prueba de tensión soportada del producto terminado de 3000 V/5 min sin averías. La tabla también especifica la inspección completa antes de la entrega. Cualquier inspección específica del proyecto o requisitos de prueba de terceros deben confirmarse antes de la producción.

6. ¿Se puede personalizar la longitud de entrega y la construcción del cable?

Sí. Los datos suministrados enumeran longitudes de entrega personalizadas con una tolerancia de longitud indicada de ±0,5%. Según los requisitos del proyecto se pueden especificar cantidades de núcleos especiales, construcción de conductores flexibles, blindaje, armadura, construcción WDZ con bajo nivel de humo y sin halógenos y versiones resistentes al frío.
