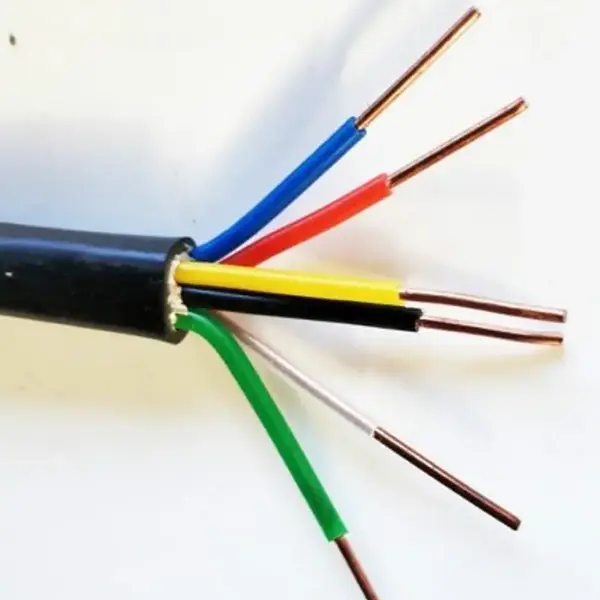

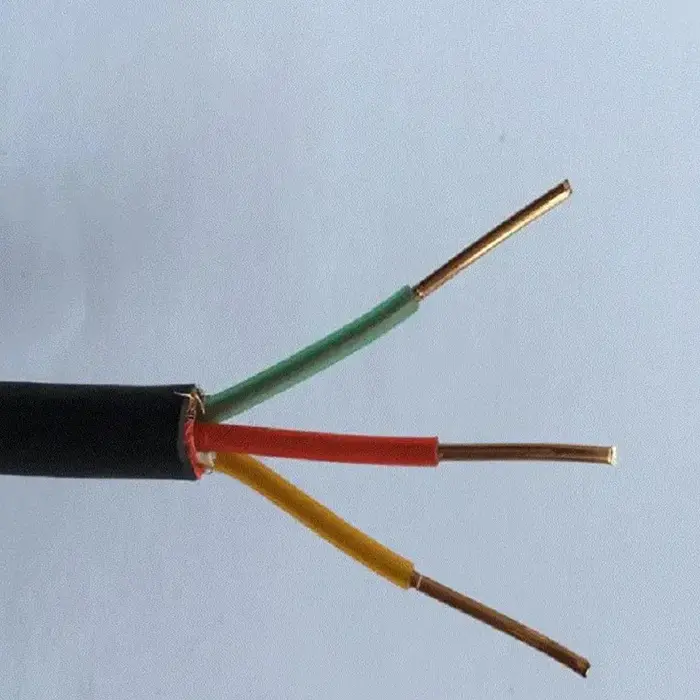

Cable de control de cobre XLPE retardante de llama

Modelos de producto: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, etc.

El cable de control de cobre XLPE retardante de llama se utiliza en circuitos de señal y control de bajo voltaje donde es necesario limitar la propagación de la llama. La construcción estándar combina un conductor de cobre libre de oxígeno con aislamiento XLPE y una funda exterior retardante de llama, con configuraciones de conductor sólido o flexible disponibles para diferentes requisitos de cableado. Las versiones apantalladas y blindadas amplían la gama a instalaciones donde también es necesario considerar interferencias electromagnéticas o protección mecánica.

El aislamiento XLPE está especificado para una temperatura de funcionamiento máxima a largo plazo de 90 °C, mientras que el cable está disponible en configuraciones de 450/750 V con múltiples recuentos de núcleos y secciones transversales de conductores. Se pueden seleccionar grados retardantes de llama Z(A, B, C), blindaje, armadura y longitudes especiales de acuerdo con el circuito de control y las condiciones de instalación.

Tabla de especificaciones del producto, dimensiones y parámetros técnicos

Construcción y rendimiento

1. Aislamiento XLPE para cableado de control de temperatura elevada

El sistema de aislamiento se basa en polietileno reticulado en lugar del aislamiento de PVC convencional. Según las especificaciones suministradas, la capa XLPE tiene una temperatura de funcionamiento máxima a largo plazo de 90 °C y una tolerancia de sobrecarga a corto plazo de 130 °C. Esto hace que la construcción sea apropiada para equipos de control e instalaciones eléctricas donde el cable puede experimentar temperaturas de funcionamiento más altas.

2. Conductores de cobre para circuitos de control y señal.

La especificación del conductor cubre 99,99% de cobre libre de oxígeno de alta pureza, con conductores sólidos Clase 1 y conductores flexibles trenzados Clase 5 disponibles. La elección entre construcción rígida y flexible puede adaptarse al método de cableado, la disposición de los terminales y el espacio de instalación.

3. Funda retardante de llama y protección opcional

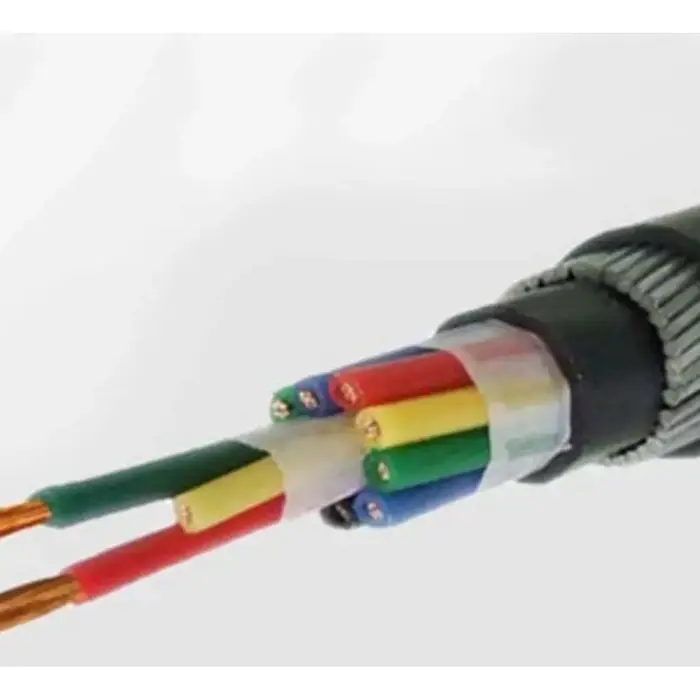

La funda exterior puede ser de PVC o polietileno (poliolefina) retardante de llama, con grados retardantes de llama Z(A, B, C) disponibles. Las configuraciones blindadas ZR-KYJYP y blindadas ZR-KYJV22 o ZR-KYJY23 abordan requisitos de instalación adicionales. El blindaje es relevante cuando es necesario controlar la interferencia electromagnética, mientras que la armadura de cinta de acero proporciona protección mecánica para condiciones de instalación específicas.

Elegir la configuración del cable para la instalación

La construcción adecuada depende de algo más que el tamaño del conductor. La cantidad de núcleos debe corresponder al número de circuitos de control o de señal, mientras que la clase de conductor debe corresponder al método de instalación. Para bandejas de cables y cableado fijo interior, una construcción no blindada puede ser suficiente. Se pueden considerar versiones apantalladas para circuitos afectados por interferencias electromagnéticas, mientras que las versiones blindadas están destinadas a instalaciones donde el cable está expuesto a presión mecánica o condiciones de entierro directo.

Para proyectos que requieren características de reducción de humo y halógenos, la versión retardante de llama de bajo humo WDZ disponible debe especificarse por separado. También es necesario considerar el radio de curvatura mínimo durante el enrutamiento: los datos suministrados enumeran ≥6 veces el diámetro exterior del cable para las versiones no blindadas, ≥8 veces para la versión blindada y ≥12 veces para las versiones blindadas.

Aplicaciones típicas

1. Sistemas de control de edificios y protección contra incendios

Los cables de control XLPE retardantes de llama se pueden incorporar en circuitos de control de bajo voltaje para equipos de protección contra incendios, automatización de edificios y sistemas eléctricos relacionados. La cantidad de núcleos y el tamaño del conductor deben coincidir con el equipo de control y la disposición del circuito en lugar de seleccionarse únicamente por el diámetro total del cable.

2. Equipos fotovoltaicos y de almacenamiento de energía

Los gabinetes de control, los equipos relacionados con inversores y los sistemas de almacenamiento de energía pueden contener múltiples circuitos de control y señales de bajo voltaje dentro de un área de instalación confinada. El aislamiento XLPE proporciona un rango de temperatura de funcionamiento especificado más alto que los cables de control de PVC comúnmente utilizados para aplicaciones de temperatura más baja, sujeto a las especificaciones del cable y las condiciones de funcionamiento reales.

3. Automatización industrial y equipos de procesos

La gama de cables se puede utilizar para circuitos de control asociados con motores, bombas, ventiladores, máquinas herramienta, gabinetes de PLC y otros equipos industriales. Las versiones de conductores flexibles son útiles cuando el enrutamiento requiere una mayor flexibilidad del cable, mientras que se pueden considerar construcciones blindadas para circuitos de señales expuestos a interferencias electromagnéticas.

4. Instalaciones subterráneas de servicios públicos e infraestructura

Las configuraciones blindadas ZR-KYJV22 y ZR-KYJY23 brindan una opción para instalaciones que requieren protección mecánica adicional, incluidas aplicaciones específicas de entierro directo. Las versiones sin armadura se pueden utilizar en bandejas de cables, conductos interiores y zanjas para cables donde el método de instalación ya proporciona protección mecánica.

5. Equipos eléctricos y proyectos orientados a la exportación.

Para subestaciones, plantas de energía, equipos eléctricos y proyectos en el extranjero, la especificación del cable requerida debe confirmarse con el estándar del proyecto, la clase de voltaje, el método de instalación y los requisitos de documentación. La documentación del producto, los registros de pruebas y el embalaje de los carretes se pueden organizar de acuerdo con los requisitos de entrega del proyecto.

Verificación técnica antes de realizar el pedido

Para un proyecto de cable de control, la información más útil que se debe confirmar antes de la producción es el voltaje requerido, la clase de conductor, la sección transversal, el número de núcleos, el grado de retardante de llama y el entorno de tendido. Se debe especificar blindaje o armadura cuando la interferencia electromagnética o la protección mecánica sean parte del requisito de instalación.

Los datos técnicos suministrados cubren secciones de conductor de 0,75 a 6 mm² y configuraciones de núcleo estándar de 2 a 61 núcleos. La longitud de entrega se puede personalizar, mientras que la identificación del cable utiliza núcleos multicolores con un núcleo de conexión a tierra verde y amarillo. Para pedidos de exportación, el embalaje puede incluir carretes de plástico o carretes de madera fumigada según los requisitos de envío.

Preguntas frecuentes

1. ¿Qué estándares se especifican para este cable?

La especificación del producto suministrada enumera GB/T 9330 y GB/T 19666 como estándares nacionales aplicables. Si un proyecto requiere certificación adicional, informes de prueba o documentación de exportación, la lista de documentos requeridos debe confirmarse antes de la producción.

2. ¿Qué rango de temperatura se especifica para el aislamiento XLPE?

Los datos técnicos especifican una temperatura máxima de funcionamiento a largo plazo de 90 °C y una tolerancia de sobrecarga a corto plazo de 130 °C. La temperatura mínima de instalación estándar es ≥0 °C, mientras que una versión resistente al frío está homologada para construcción directa a -30 °C.

3. ¿Qué tamaños de conductores y configuraciones de núcleos están disponibles?

Las secciones transversales estándar de los conductores son 0,75, 1,0, 1,5, 2,5, 4 y 6 mm². Las configuraciones de núcleos estándar incluyen 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 y 61 núcleos, con recuentos de núcleos especiales disponibles para producción personalizada.

4. ¿Cuándo se debe especificar una versión blindada o blindada?

Se puede considerar el ZR-KYJYP blindado cuando el circuito de control requiere protección contra interferencias electromagnéticas. El ZR-KYJV22 o ZR-KYJY23 blindado está diseñado para condiciones de instalación donde se requiere protección mecánica adicional, incluidas aplicaciones específicas de entierro directo. Los requisitos del radio de curvatura difieren entre estas construcciones.

5. ¿Qué se debe confirmar para una cotización de proyecto?

Proporcione el modelo requerido, la sección transversal del conductor, la cantidad de núcleos, la longitud aproximada, el método de tendido y cualquier requisito de blindaje, armadura, baja emisión de humo o resistencia al frío. Para pedidos de exportación también se debe confirmar el destino, los requisitos del carrete y los documentos técnicos o de inspección requeridos.

6. ¿Se puede suministrar el cable en longitudes personalizadas?

Sí. La especificación suministrada enumera longitudes de entrega personalizables con una tolerancia de longitud indicada de ±0,5%. También se pueden discutir recuentos de núcleos especiales y configuraciones funcionales de acuerdo con los requisitos del proyecto.
