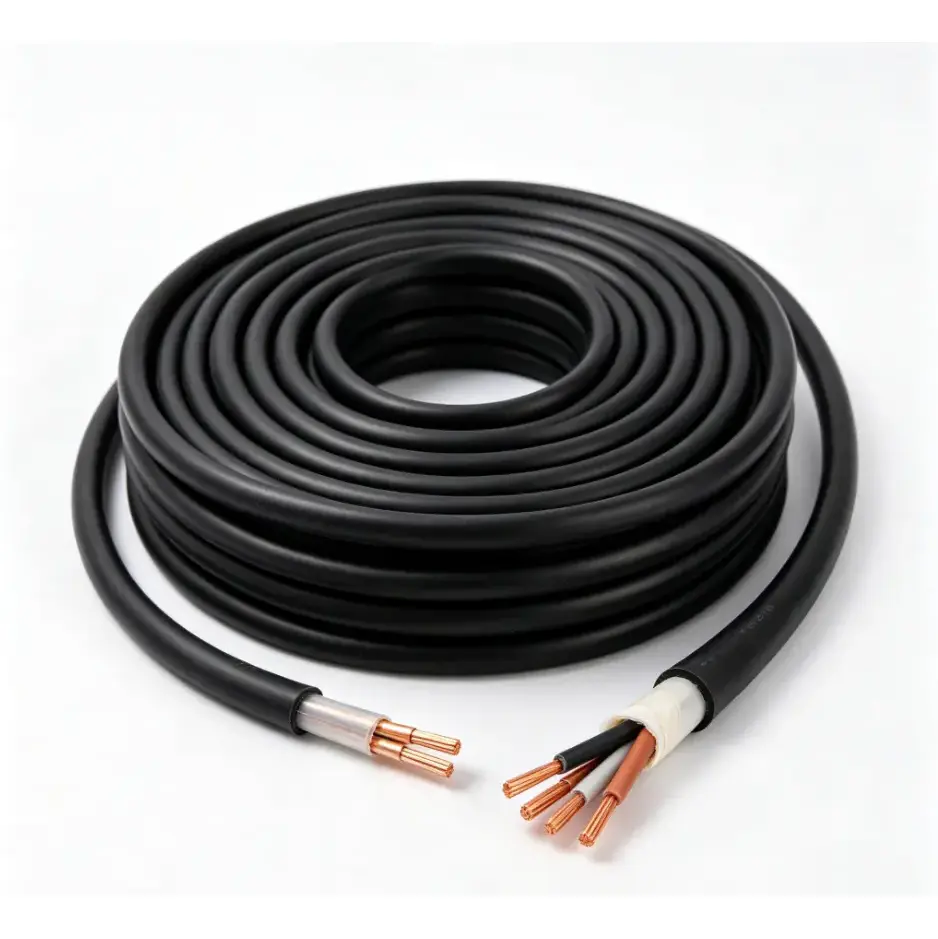

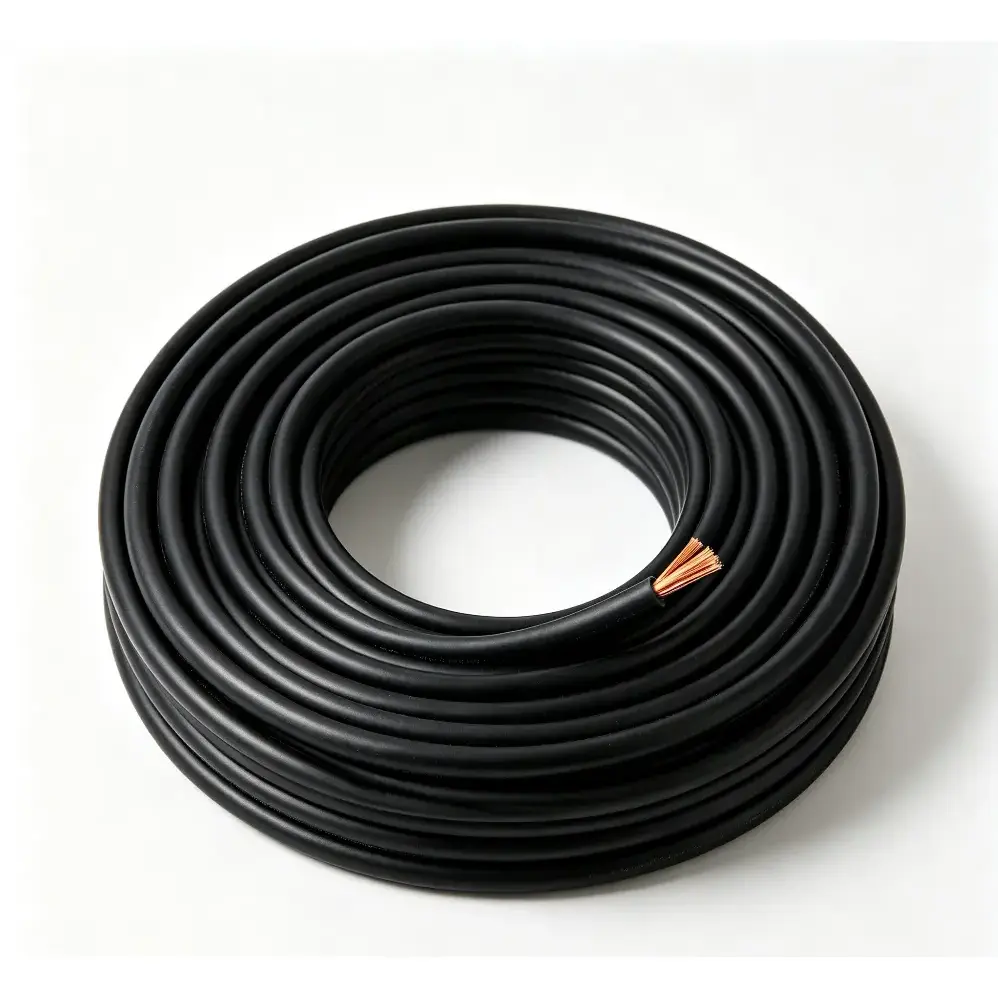

Cable de control flexible resistente al fuego de PVC de cobre

Modelos de producto: N(NH)-KVVR, N(NH)-KVVRP, etc.

El cable de control flexible resistente al fuego de PVC y cobre está diseñado para circuitos de control y señal donde es necesario considerar juntos los requisitos de instalación flexible y resistencia al fuego. Utiliza conductores de cobre flexibles Clase 5, una capa resistente al fuego de cinta de mica y aislamiento y funda de PVC extruido. Esta construcción está destinada a ayudar a mantener la integridad del circuito durante un período específico en condiciones de incendio, según la configuración del cable aplicable y los requisitos de prueba.

La estructura conductora flexible hace que el cable sea adecuado para gabinetes de control, sistemas de protección contra incendios, equipos mecánicos y eléctricos y circuitos industriales de control automático donde las flexiones repetidas o los espacios de cableado reducidos pueden hacer que la instalación sea más exigente. La selección del cable debe basarse en la sección transversal del conductor, la cantidad de núcleos, el método de instalación, los requisitos de resistencia al fuego y las características eléctricas del equipo conectado.

Especificaciones del producto Dimensiones y tabla de parámetros técnicos

Construcción y rendimiento

La construcción del cable combina un conductor de cobre flexible con una capa resistente al fuego de cinta de mica y aislamiento y funda de PVC. Cada parte tiene una función específica en la estructura general del cable, por lo que la especificación requerida debe seleccionarse de acuerdo con el circuito de control, el entorno de instalación y los requisitos aplicables de resistencia al fuego.

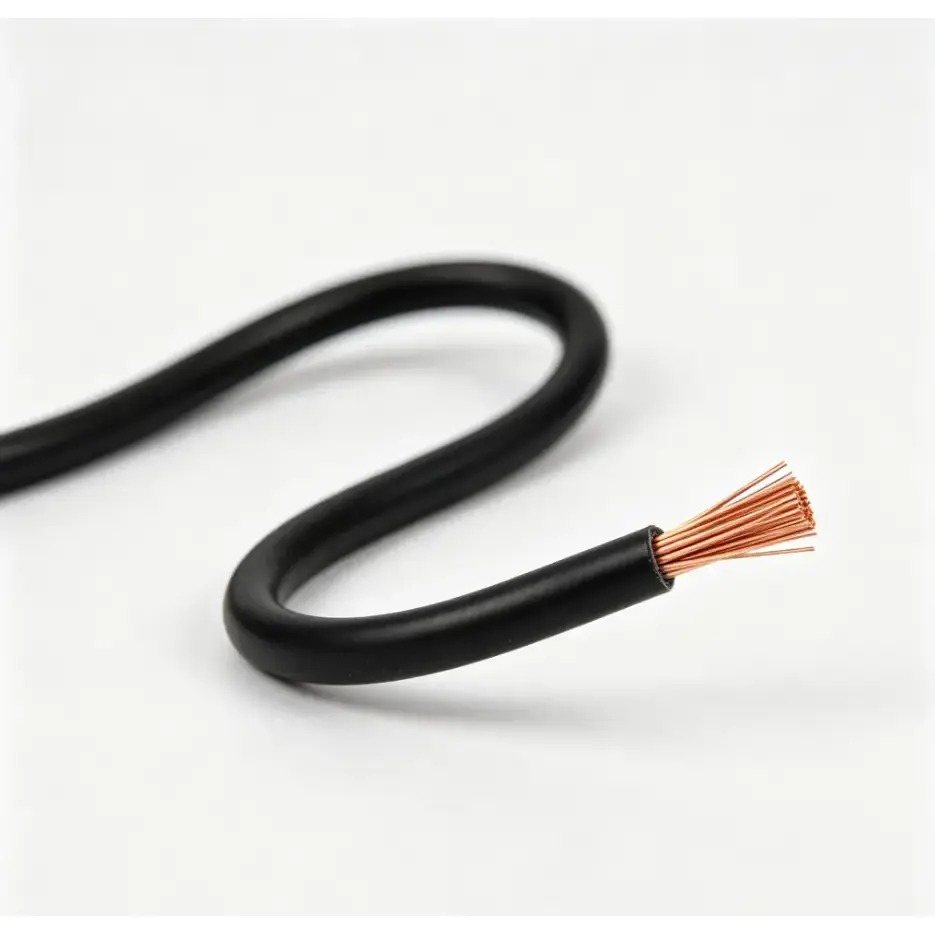

Conductor de cobre flexible clase 5

La construcción del conductor multifilar proporciona mayor flexibilidad que un conductor macizo de la misma sección transversal nominal. Esto es útil para cableado de gabinetes, conexiones de equipos e instalaciones donde el cable debe pasar a través de espacios limitados o alrededor de componentes del equipo.

Capa resistente al fuego de cinta de mica

Se incorpora cinta de mica como capa resistente al fuego alrededor del conductor. En una construcción de cable resistente al fuego, esta capa está destinada a ayudar a proteger la ruta conductora cuando el cable está expuesto a temperaturas elevadas o llamas durante el período definido por las condiciones de prueba aplicables.

Aislamiento y funda de PVC

El aislamiento de PVC extruido proporciona separación eléctrica entre el conductor y los componentes del cable circundante, mientras que la funda exterior proporciona protección mecánica y ambiental adicional. El espesor del aislamiento varía con la sección transversal nominal, como se muestra en la tabla de especificaciones anterior.

Donde se usa

El cable de control flexible resistente al fuego de PVC y cobre está diseñado para cableado de control y señal donde la continuidad del circuito bajo condiciones de incendio específicas es una consideración de diseño importante. Las aplicaciones típicas incluyen gabinetes de control de incendios, sistemas de protección contra incendios de edificios, equipos mecánicos y eléctricos, sistemas de control relacionados con la energía e instalaciones de automatización industrial.

En gabinetes de control confinados o gabinetes de equipos, la construcción de conductores flexibles puede simplificar el enrutamiento en comparación con construcciones de cables menos flexibles. Para instalaciones industriales, la selección final también debe considerar la temperatura ambiente, la disposición de la bandeja de cables o de los conductos, los requisitos de flexión, la humedad, el aceite u otra exposición ambiental y la carga eléctrica del circuito de control conectado.

Verificación de calidad y especificaciones

Para este tipo de cable, la evaluación de la calidad debe basarse en parámetros eléctricos y de construcción mensurables en lugar de solo en la apariencia. La sección transversal del conductor, la resistencia del conductor, el espesor del aislamiento, la capa resistente al fuego, la cantidad de núcleos y los requisitos aplicables de comportamiento frente al fuego deben compararse con las especificaciones acordadas.

Antes de la producción o el envío, la documentación del proyecto se puede comparar con el modelo, la sección transversal, la cantidad de núcleos, el tipo de conductor y los requisitos de prueba requeridos. Para aplicaciones de ingeniería, los clientes también pueden confirmar si se requieren registros de inspección, datos técnicos o muestras adicionales antes de la producción a granel.

¿Qué se debe confirmar antes de realizar el pedido?

La especificación adecuada depende del sistema de control y de las condiciones de instalación. Antes de realizar un pedido, es útil confirmar los siguientes puntos:

1. Sección del conductor según los requisitos del circuito y cálculos eléctricos aplicables.

2. Cantidad de núcleos requerida y si se necesita una configuración de núcleos estándar o personalizada.

3. Requisitos de desempeño resistente al fuego y el proyecto o norma de prueba aplicable.

4. Método de instalación, incluido el cableado del gabinete de control, la instalación de conductos, la instalación de bandejas de cables o la conexión de equipos.

5. Longitud de cable requerida, embalaje, documentación y requisitos de inspección para el proyecto.

Preguntas frecuentes

1. ¿Puede este cable de control flexible resistente al fuego de PVC y cobre mantener la continuidad del circuito durante un incendio?

El cable está diseñado con una capa resistente al fuego de cinta de mica para ayudar a mantener la ruta conductora durante un período específico en las condiciones de prueba de fuego aplicables. El rendimiento real de resistencia al fuego depende de la construcción del cable, el método de instalación y los requisitos de prueba del producto especificado.

2. ¿Qué material conductor se utiliza en este cable?

Utiliza conductores de cobre flexibles. La configuración de los conductores y el diámetro máximo de un solo hilo varían según la sección nominal, siendo los valores correspondientes los indicados en la tabla técnica.

3. ¿Qué secciones y cantidades de núcleos están disponibles?

Las secciones enumeradas son 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² y 6 mm². Las cantidades de núcleos recomendadas incluyen de 2 a 61 núcleos en las configuraciones que se muestran en la tabla, y se pueden analizar cantidades de núcleos personalizadas según los requisitos del proyecto.

4. ¿Se puede personalizar el cable para un proyecto?

Sí. La cantidad de núcleos y la longitud del cable se pueden personalizar según las especificaciones del proyecto. Antes de la producción, se deben confirmar la sección transversal requerida del conductor, la configuración del núcleo, la construcción resistente al fuego, las condiciones de instalación y los requisitos de documentación.

5. ¿Dónde se utiliza habitualmente este tipo de cable?

Las aplicaciones típicas incluyen gabinetes de control de incendios, sistemas de protección contra incendios de edificios, equipos mecánicos y eléctricos, circuitos de control industrial y otras instalaciones donde se requiere cableado flexible y construcción de cables resistentes al fuego.

6. ¿Qué información técnica se debe proporcionar para la cotización?

Para obtener una cotización precisa y una verificación de especificaciones, proporcione el modelo requerido, la sección transversal del conductor, la cantidad de núcleos, la longitud del cable, el entorno de instalación y los requisitos de resistencia al fuego aplicables. Si están disponibles, también se pueden utilizar dibujos del proyecto o especificaciones técnicas para confirmar la construcción del cable antes de la producción.
