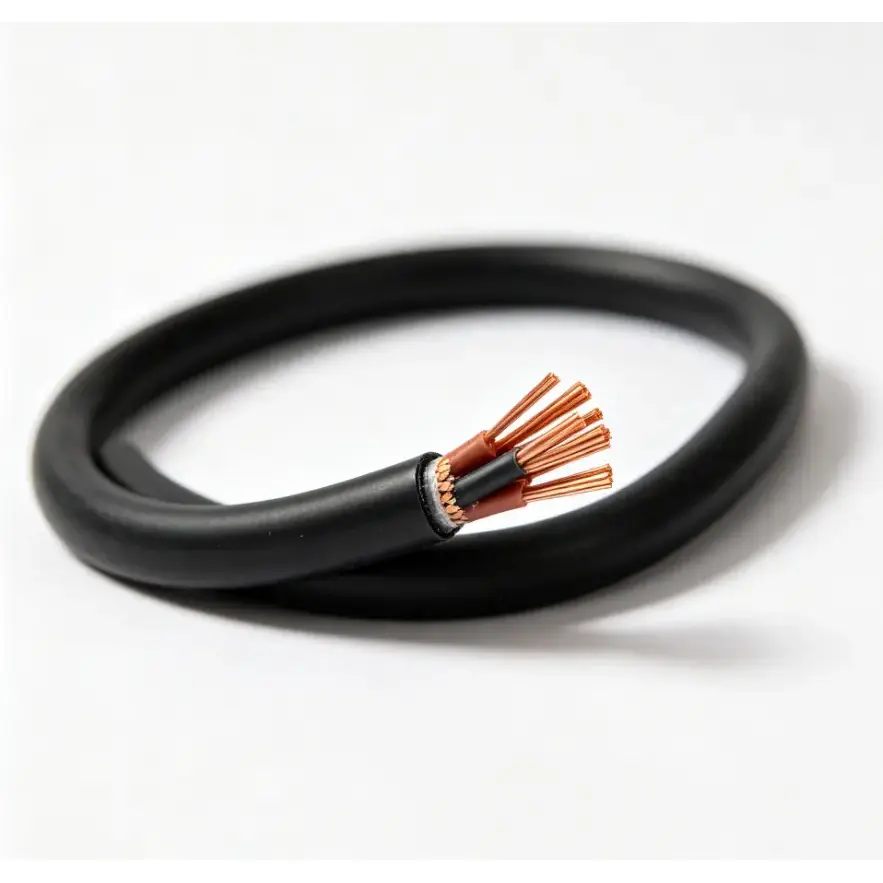

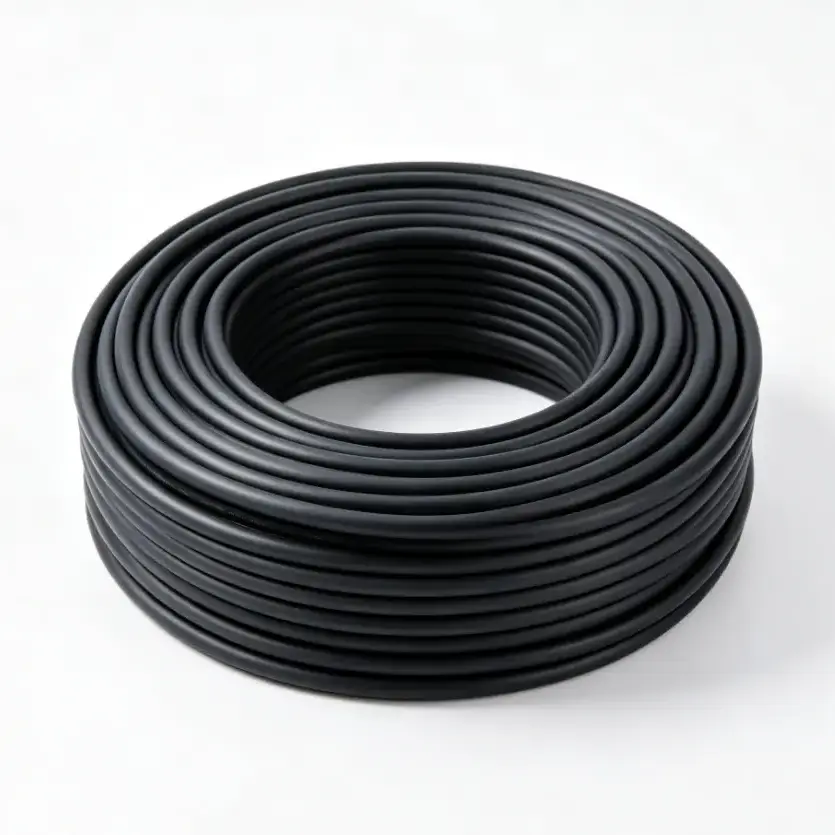

Cable de control de alta temperatura

Modelos básicos: KGG, KFF, etc. Material aislante: caucho de silicona o fluoroplástico.

El cable de control de alta temperatura es un cable de propósito especial para transmitir señales de control y monitoreo en entornos de trabajo de temperatura elevada. Utiliza cobre libre de oxígeno de alta pureza como conductor, con aislamiento de caucho de silicona o fluoroplástico y estructuras de funda protectora y blindaje opcionales. El conductor multifilar proporciona flexibilidad para el cableado de equipos, mientras que los materiales de aislamiento y cubierta se pueden seleccionar según la temperatura de funcionamiento y las condiciones ambientales.

Esta construcción está destinada a aplicaciones donde la resistencia a la temperatura es una parte importante de la selección de cables. Las aplicaciones típicas incluyen metalurgia, tratamiento térmico, hornos industriales, equipos de procesamiento térmico y otros sistemas de control industrial. La especificación real del cable debe seleccionarse según la temperatura continua, la temperatura máxima, los requisitos eléctricos, las condiciones de instalación y la exposición al aceite, la humedad o los medios corrosivos.

Especificaciones del producto Dimensiones y tabla de parámetros técnicos

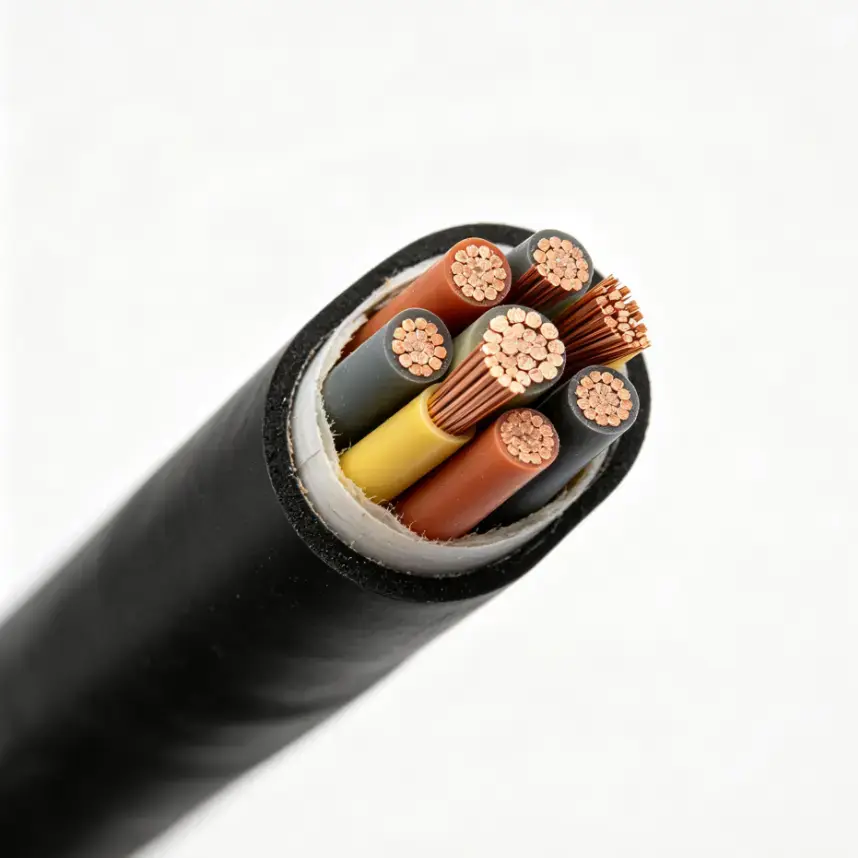

Material y construcción

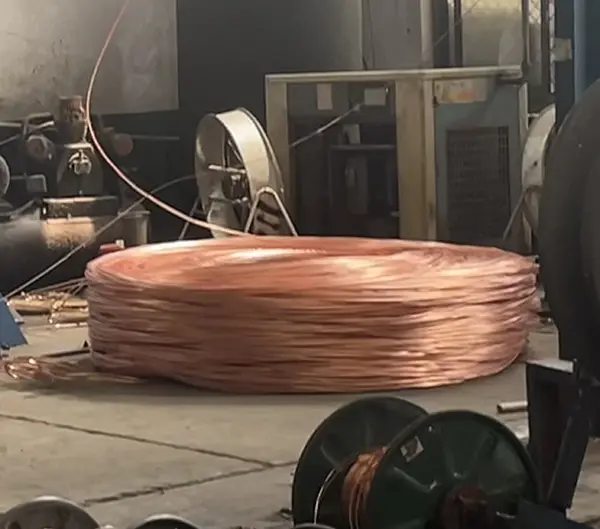

1. Conductor de cobre libre de oxígeno de alta pureza

El conductor está fabricado de cobre libre de oxígeno de alta pureza en una construcción flexible de varios hilos. En comparación con un conductor sólido rígido, la estructura trenzada es más adecuada para pasar alrededor de equipos y gabinetes de control. La sección transversal del conductor disponible es de 0,5 mm² a 10 mm² según el rango de especificaciones indicado.

2. Aislamiento de caucho de silicona o fluoroplástico

El caucho de silicona y el fluoroplástico brindan opciones de aislamiento resistentes a la temperatura para diferentes condiciones de operación. La selección del material debe considerar la temperatura de trabajo continua, la exposición a la temperatura a corto plazo, los requisitos mecánicos y el entorno circundante en lugar de solo la temperatura.

3. Blindaje opcional para circuitos de control.

El cable puede equiparse con un trenzado de alambre de cobre o una envoltura de cinta de cobre cuando se requiere blindaje. La tasa de cobertura de blindaje especificada es ≥80%. El blindaje es particularmente relevante cuando los circuitos de control o monitoreo están instalados cerca de equipos que pueden generar interferencias eléctricas.

4. Múltiples opciones de materiales de funda

La funda exterior puede utilizar un compuesto de funda de PVC, caucho de silicona, fluoroplástico o nitrilo retardante de llama, libre de halógenos y resistente a altas temperaturas. La construcción disponible proporciona diferentes combinaciones de resistencia a la temperatura y resistencia al aceite, ácido, álcali y otras condiciones industriales.

Consideraciones de rendimiento y aplicación

La temperatura de trabajo de un cable de control está determinada por la construcción completa del cable, incluido el conductor, el aislamiento, la funda y las condiciones de instalación. Por este motivo, el grado de temperatura, la exposición ambiental y los requisitos eléctricos deben confirmarse juntos antes de seleccionar una especificación.

1. Requisitos de temperatura a corto y largo plazo

Los grados de temperatura de funcionamiento a largo plazo disponibles son 90 ℃, 180 ℃ y 200 ℃. Dependiendo de la construcción seleccionada, la temperatura máxima a corto plazo puede alcanzar entre 250 ℃ y 280 ℃. Las versiones de caucho de silicona y fluoroplástico FEP también pueden resistir temperaturas de hasta -60 ℃. El grado seleccionado debe corresponder al perfil de temperatura real del equipo.

2. Rendimiento eléctrico de circuitos de control y monitorización.

El conductor de cobre libre de oxígeno proporciona la ruta eléctrica necesaria para las señales de control y monitoreo, mientras que la resistencia de aislamiento y la tensión soportada proporcionan indicadores de rendimiento eléctrico mensurables. Cuando la interferencia electromagnética sea un problema, se puede especificar un blindaje con trenza de cobre o cinta de cobre.

3. Resistencia a las condiciones laborales industriales.

Las áreas de alta temperatura también pueden contener aceite, humedad, polvo, sustancias ácidas o alcalinas. Por lo tanto, la funda debe seleccionarse de acuerdo con el medio ambiente real. Se pueden considerar opciones de funda de caucho de silicona, fluoroplástico y nitrilo para diferentes combinaciones de temperatura y exposición ambiental.

4. Instalación flexible alrededor del equipo

La construcción de conductores multifilar permite un tendido flexible alrededor de maquinaria industrial, armarios de control y equipos térmicos. La cantidad de núcleos, la sección transversal del conductor y la construcción general del cable deben adaptarse al espacio de instalación disponible y a los requisitos del circuito.

Aplicaciones industriales típicas

Este cable se utiliza para circuitos de control, monitoreo y señal en entornos industriales donde las temperaturas elevadas afectan la selección del cable. Las aplicaciones típicas incluyen:

●Equipos para metalurgia y procesamiento de metales.

●Líneas de tratamiento térmico y equipos de procesamiento térmico.

●Hornos industriales y sistemas de calefacción.

●Maquinaria de producción de alta temperatura.

●Armarios de control industrial y conexiones de equipos.

●Circuitos de control y monitoreo de temperatura.

●Equipos expuestos a aceite, humedad, polvo o medios industriales corrosivos.

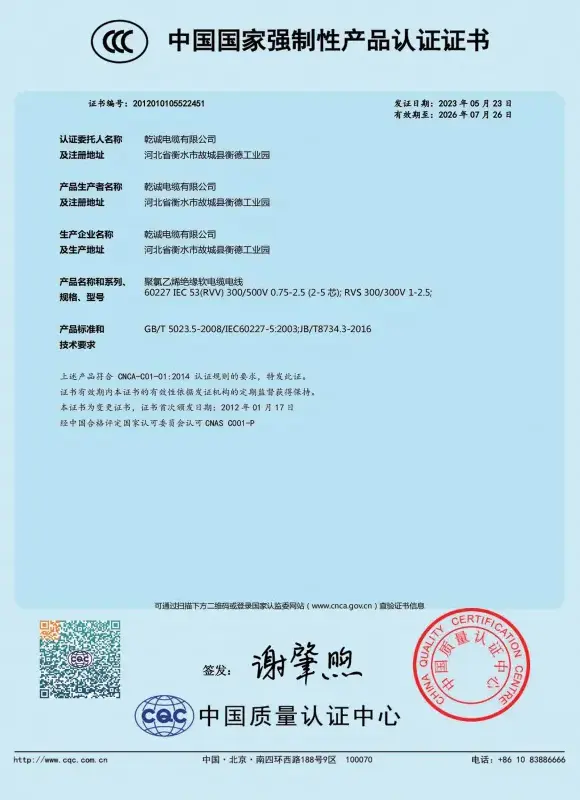

Control de Calidad y Verificación Técnica

Para la adquisición de cables industriales, la verificación del producto debe centrarse en parámetros eléctricos y de construcción medibles. Los elementos clave incluyen el material del conductor, la sección transversal del conductor, la cantidad de núcleos, el material de aislamiento, la construcción de la funda, la tensión nominal, la resistencia de aislamiento, la resistencia del conductor y la tensión soportada.

La inspección de producción puede incluir comprobaciones dimensionales, pruebas de resistencia de conductores, pruebas de resistencia de aislamiento y pruebas de tensión soportada de frecuencia industrial de acuerdo con la especificación del producto aplicable. Para pedidos de ingeniería y exportación, la documentación técnica y los registros de pruebas se pueden confirmar de acuerdo con las especificaciones requeridas y las condiciones del proyecto.

¿Qué se debe confirmar antes de realizar el pedido?

Para una especificación de cable de control de alta temperatura, se debe confirmar la siguiente información antes de la cotización o la producción:

●Temperatura de funcionamiento continuo y posible temperatura máxima a corto plazo

●Sección de conductor requerida y número de núcleos

●Requisitos de voltaje nominal y rendimiento eléctrico

●Si se requiere blindaje con trenza de cobre o cinta de cobre

●Material de funda requerido y resistencia ambiental.

●Exposición a aceite, ácido, álcali, humedad, polvo o medios corrosivos.

●Rendimiento requerido ignífugo o resistente al fuego

●Requisitos de longitud del cable, embalaje y documentación técnica.

Preguntas frecuentes

1. ¿Qué temperatura puede soportar este cable de control de alta temperatura de forma continua?

Los grados de temperatura de funcionamiento a largo plazo disponibles incluyen 90 ℃, 180 ℃ y 200 ℃. Dependiendo de la construcción seleccionada, la temperatura máxima a corto plazo puede alcanzar entre 250 ℃ y 280 ℃. Las versiones de caucho de silicona y fluoroplástico FEP también pueden resistir bajas temperaturas de hasta -60 ℃.

2. ¿Qué material conductor se utiliza?

El conductor utiliza cobre libre de oxígeno de alta pureza en una construcción flexible de múltiples hilos. La sección transversal del conductor disponible es de 0,5 mm² a 10 mm² según las especificaciones técnicas indicadas.

3. ¿Se puede agregar blindaje?

Sí. El blindaje opcional incluye trenzado de alambre de cobre o envoltura de cinta de cobre, con una tasa de cobertura de blindaje especificada de ≥80%. La estructura de blindaje se puede seleccionar según el sistema de control y el entorno electromagnético.

4. ¿Se pueden personalizar los núcleos de los cables, la sección transversal, el blindaje y los grados de retardantes de llama?

Sí. La construcción listada admite de 2 a 61 núcleos y secciones de conductor de 0,5 mm² a 10 mm². El blindaje, el material de la cubierta, los requisitos ignífugos o resistentes al fuego y la longitud del cable se pueden confirmar de acuerdo con la aplicación y las especificaciones técnicas.

5. ¿Es el cable adecuado para la exposición a aceites, ácidos y álcalis?

Las opciones de funda disponibles incluyen caucho de silicona, fluoroplástico, compuesto de funda de nitrilo y PVC resistente a altas temperaturas. Cuando haya aceite, ácido, álcali, humedad o medios corrosivos, el material de la funda debe seleccionarse de acuerdo con el entorno de trabajo real.

6. ¿Qué información se necesita para un pedido de comercio exterior a granel?

Proporcione la sección transversal del conductor requerida, la cantidad de núcleos, la temperatura de funcionamiento, la tensión nominal, los requisitos de blindaje, el material de la cubierta, la longitud del cable, el entorno de aplicación y las normas técnicas aplicables. Estos detalles permiten confirmar la construcción del cable y las especificaciones de producción antes de la cotización.
