Modelos: PAI, MYPT.

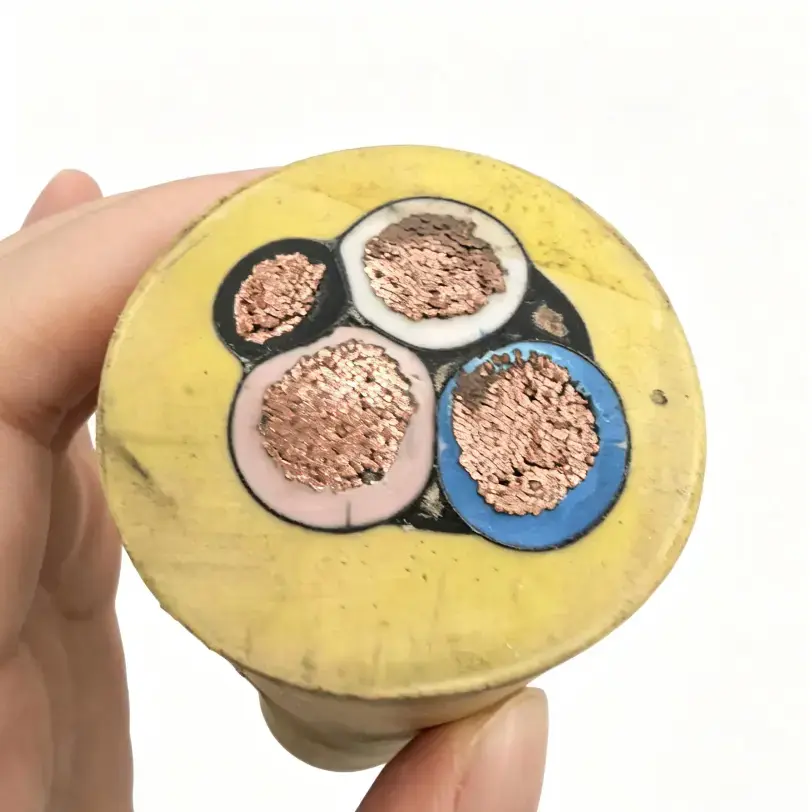

El cable de caucho blindado flexible para minería es un cable flexible con revestimiento de caucho para equipos eléctricos móviles utilizados en minería subterránea. La especificación del producto suministrada hace referencia a MT/T 818.7-2009 y combina un conductor de cobre multifilar, aislamiento de caucho para fines especiales, blindaje trenzado de alambre de cobre y una funda de caucho de alta resistencia. La construcción está destinada a aplicaciones que implican flexión, arrastre, torsión y exposición repetidas al polvo, la humedad y el contacto mecánico.
|
Categoría de parámetro |
Elemento de parámetro |
Índice técnico |
|
Configuración de la estructura |
Material conductor |
Cobre de alta pureza sin oxígeno, conductor flexible multifilar, resistente a dobleces y torsiones repetidas |
|
|
Sección transversal del conductor |
10 mm²～150 mm² |
|
|
Capa de aislamiento |
Aislamiento de caucho especial, resistente a la extrusión y al desgarro. |
|
|
Capa protectora |
Blindaje trenzado de alambre de cobre, cobertura de blindaje ≥85 % |
|
|
Funda exterior |
Funda de goma de alta resistencia, resistente al desgaste, resistente al aceite, resistente al arrastre y resistente al impacto. |
|
|
Configuración central |
Núcleos compuestos de potencia y control; múltiples combinaciones multinúcleo opcionales |
|
Rendimiento eléctrico |
Tensión nominal |
0,66/1,14 kV |
|
|
Resistencia de aislamiento a 20 ℃ |
≥100 MΩ·km |
|
|
Resistencia a la tensión de frecuencia industrial |
Pasa la prueba de CA especificada por MT818, sin averías después de 5 minutos de resistencia |
|
|
Resistencia CC del conductor |
Cumple con los requisitos de los estándares MT 818 o GB/T 12972 |
|
Rendimiento retardante de llama y resistente al fuego |
Grado de resistencia al fuego |
Satisface los requisitos de resistencia al fuego para las condiciones de trabajo en minas; Encendido confiable en ambientes de alta temperatura a corto plazo. |
|
|
Grado retardante de llama |
Cumple con la norma retardante de llama para minería MT 386; autoextinguible al retirar la llama |
El cable utiliza un conductor de cobre multifilar libre de oxígeno de alta pureza. En comparación con una construcción de conductor rígido, la disposición trenzada se adapta mejor a instalaciones móviles donde el cable se dobla, mueve o retuerce repetidamente durante el funcionamiento del equipo.
Se especifica caucho de uso especial para la capa aislante, mientras que la funda exterior se describe como resistente al desgaste, resistente al aceite, resistente al arrastre y resistente a los impactos. Estas características del material son relevantes para rutas subterráneas donde el cable puede entrar en contacto con equipos, polvo de carbón, humedad o aceite hidráulico.
La especificación suministrada incluye un blindaje trenzado de alambre de cobre con una cobertura de blindaje de al menos el 85%. Un blindaje metálico puede reducir el acoplamiento electromagnético entre el cable y el equipo eléctrico cercano, aunque el efecto de blindaje real también depende de la instalación del cable, la terminación del blindaje y la conexión a tierra.
La construcción puede incorporar núcleos de potencia y control dentro del mismo conjunto de cables. Esta disposición es útil cuando los equipos mineros móviles requieren energía eléctrica y conexiones de control asociadas, sujeto a la configuración del circuito del equipo.
El cable de caucho blindado flexible para minería está diseñado para equipos móviles subterráneos donde la carga eléctrica se combina con movimientos mecánicos repetidos. El modelo exacto debe seleccionarse según la tensión nominal, la sección transversal del conductor, la disposición del núcleo, la longitud del cable, el patrón de movimiento y las condiciones ambientales.
La construcción flexible se puede utilizar para equipos móviles que operan a lo largo de frentes mineros mecanizados, donde el movimiento del cable y la flexión repetida son parte de la operación normal. El tamaño del conductor y la configuración del núcleo deben coincidir con los requisitos eléctricos del equipo.
Los equipos móviles que operan en vías subterráneas pueden requerir un cable con resistencia al arrastre, impacto y abrasión. Se deben considerar el tipo de equipo, la ruta de instalación y el espacio libre disponible al determinar la construcción de cable adecuada.
Cuando se instalan motores de alta potencia, convertidores de frecuencia u otros equipos eléctricos cerca de circuitos de control o monitoreo, la capa de blindaje metálico puede ayudar a limitar el acoplamiento electromagnético. La correcta conexión de pantalla y puesta a tierra siguen siendo partes importantes de toda la instalación.
El aislamiento de caucho y la funda exterior proporcionan una construcción destinada a entornos subterráneos exigentes. La idoneidad ambiental real debe compararse con la exposición al agua, la temperatura, el contacto con el aceite, la carga mecánica y los requisitos específicos de la mina.
Las especificaciones suministradas indican una tensión nominal de 0,66/1,14 kV y secciones de conductor de 10 mm² a 150 mm². La selección debe considerar la carga del equipo, la caída de voltaje permitida, la longitud del cable y las condiciones de instalación esperadas en lugar del tamaño del conductor únicamente.
Para equipos de minería móviles, el cable puede sufrir dobleces, torsiones y arrastres repetidos. Por lo tanto, el cableado del conductor, el aislamiento, la funda y el radio de instalación deben considerarse juntos al evaluar el cable para un diseño de equipo específico.
El producto suministrado utiliza un blindaje trenzado de alambre de cobre con una cobertura declarada de ≥85%. Si el cable se instala cerca de variadores de frecuencia o motores de alta potencia, la disposición de blindaje requerida debe verificarse con los requisitos del fabricante del equipo y el diseño eléctrico de la mina.
Los datos técnicos suministrados indican el cumplimiento de los requisitos de retardante de llama para minería MT 386 y autoextinguible después de la eliminación de la llama. Cuando un proyecto requiere una certificación específica de seguridad minera o documentación de prueba adicional, esos requisitos deben confirmarse para el modelo de cable exacto antes de la adquisición.
Para la adquisición de cables para minería, la verificación técnica debe cubrir el modelo, la tensión nominal, la sección transversal del conductor, la disposición del núcleo, la construcción del blindaje, la resistencia eléctrica y los requisitos de prueba aplicables. Estos detalles proporcionan una base más clara para la selección y aceptación del producto que las descripciones generales de desempeño.
Qiancheng puede proporcionar especificaciones de producto y documentación técnica de respaldo de acuerdo con el modelo de cable seleccionado y los requisitos del proyecto. Cuando se requiera certificación, informes de prueba u otros registros de inspección, los documentos aplicables deben confirmarse durante la etapa de cotización y revisión del pedido.
Proporcione el tipo de equipo, el entorno operativo y si el cable se utilizará para operación fija o móvil. Esto ayuda a determinar si la construcción flexible y la disposición del blindaje coinciden con la instalación real.
Confirme el voltaje nominal, la sección transversal del conductor, la cantidad de núcleos de alimentación, los requisitos del núcleo de control y la longitud del cable. Para tramos de cable más largos, también se deben considerar la caída de voltaje y la resistencia del conductor.
La información sobre la frecuencia de arrastre, la dirección de flexión, el radio mínimo de instalación, el contacto con la maquinaria y el posible impacto pueden ayudar a determinar la construcción adecuada del cable.
Antes de la producción o el envío, confirme los estándares mineros aplicables, los requisitos de certificación, los registros de inspección y otros documentos técnicos requeridos por la mina, el fabricante del equipo o las especificaciones del proyecto.
R: Las especificaciones suministradas enumeran los modelos MYP y MYPT, con una tensión nominal de 0,66/1,14 kV y secciones de conductor de 10 mm² a 150 mm². La disposición central requerida debe confirmarse de acuerdo con el diseño del equipo y del circuito.
R: El cable utiliza un blindaje trenzado de alambre de cobre con una cobertura de blindaje declarada de ≥85%. El escudo puede ayudar a reducir el acoplamiento electromagnético de equipos eléctricos cercanos. Su efectividad real depende de la instalación completa, incluida la terminación del blindaje y la conexión a tierra.
R: El conductor flexible y la construcción de caucho están destinados a aplicaciones móviles que implican flexión, torsión y arrastre repetidos. La selección final debe tener en cuenta el movimiento del equipo, el tendido de cables, el voltaje, el tamaño del conductor y las condiciones ambientales.
R: La información del producto hace referencia a MT/T 818.7-2009 para la especificación de cables para minería y a MT 386 para los requisitos de retardantes de llama para minería. Los documentos estándar y de certificación aplicables deben confirmarse con los requisitos exactos del modelo y del proyecto.
R: La información principal incluye el modelo de cable, voltaje nominal, sección transversal del conductor, configuración del núcleo, longitud requerida, cantidad, equipo de aplicación y condiciones de instalación. También se debe proporcionar cualquier certificación específica del proyecto o requisitos de documentos de inspección.
R: Las especificaciones técnicas y los documentos de respaldo aplicables se pueden proporcionar de acuerdo con el modelo seleccionado y los requisitos del proyecto. Para proyectos mineros, los certificados requeridos y los registros de prueba deben confirmarse antes de finalizar el pedido.
