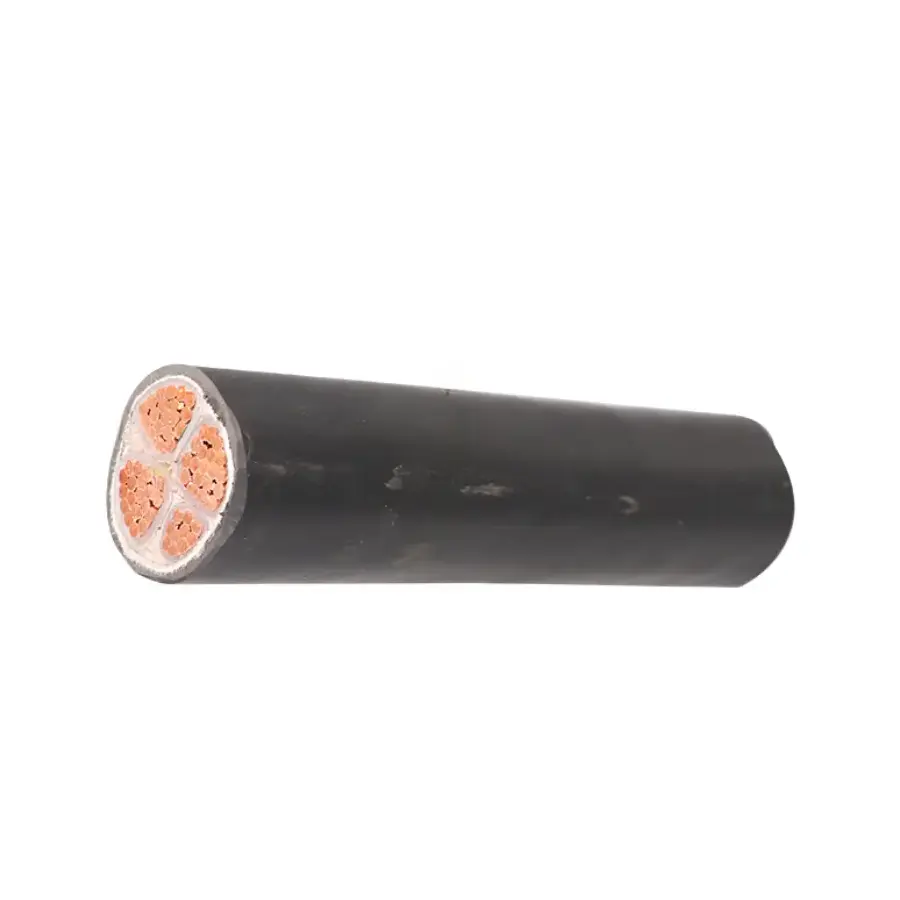

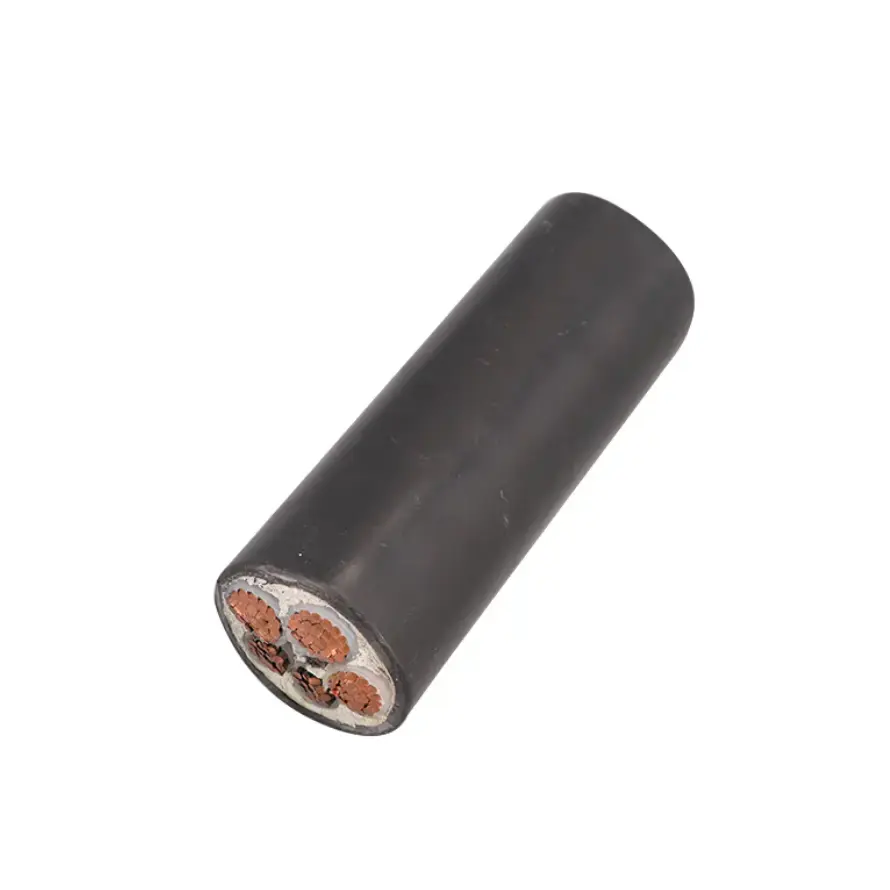

Cable de alimentación para minería con aislamiento XLPE

Modelo: MYJV, MYJV22.

El cable de alimentación para minería con aislamiento XLPE cumple con MT/T 818.13-2009, con conductores de cobre libre de oxígeno de alta pureza, aislamiento reticulado XLPE y una funda de PVC retardante de llama. El voltaje nominal varía de 0,6/1 kV a 8,7/10 kV, con una temperatura de funcionamiento a largo plazo de 90 ℃. El cable está destinado a la distribución fija de energía en minas de carbón subterráneas y a cielo abierto. Es para instalación estática y no debe usarse en equipos móviles que requieran arrastre continuo o flexión repetida.

Tabla de especificaciones del producto y parámetros técnicos

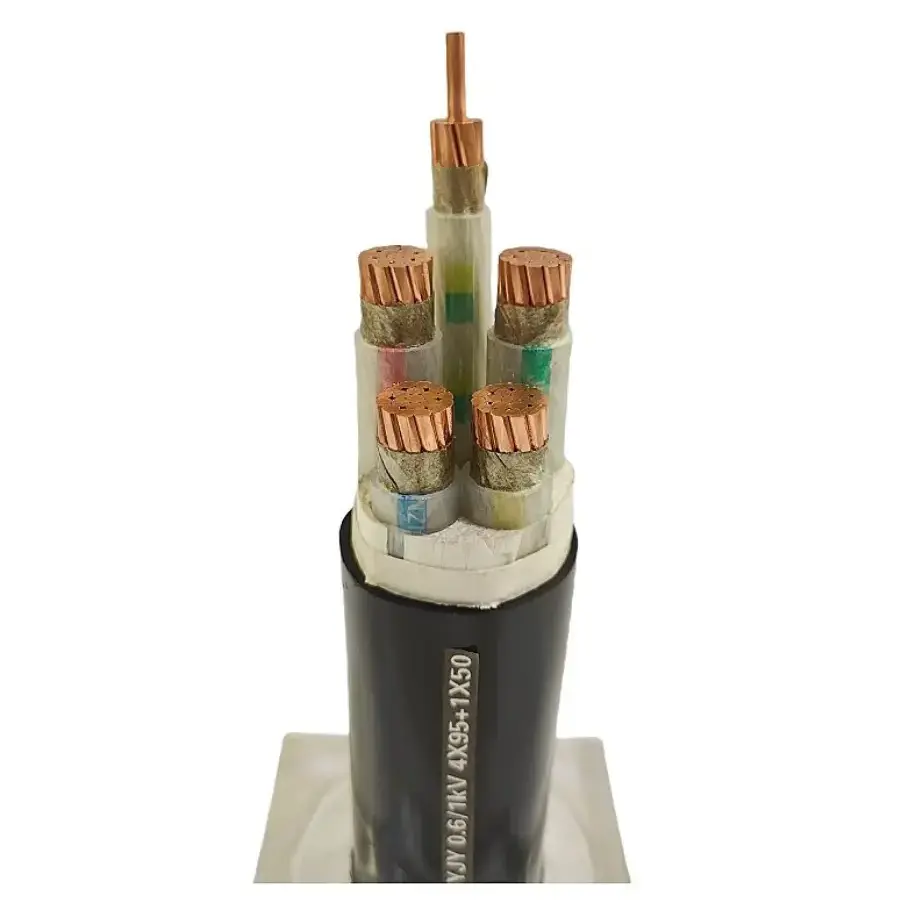

Características clave de la construcción

1. Aislamiento XLPE para temperaturas de funcionamiento más altas

El aislamiento XLPE tiene una temperatura de funcionamiento especificada a largo plazo de 90 ℃, con una temperatura de cortocircuito de corta duración de hasta 250 ℃. En comparación con el aislamiento de PVC, XLPE proporciona una clasificación de temperatura más alta para circuitos de energía fijos donde la carga del conductor y las condiciones ambientales deben considerarse juntas.

2. Conductor de cobre y rendimiento eléctrico

El conductor está fabricado de cobre libre de oxígeno de alta pureza y está disponible en construcción maciza o trenzada según las especificaciones del cable. La sección transversal del conductor, la disposición de los núcleos y la tensión nominal deben adaptarse a la carga conectada, la distancia de transmisión y las condiciones de instalación. La resistencia del conductor de CC se verifica según los requisitos aplicables de MT 818 o GB/T 3956.

3. Funda de PVC retardante de llama

La funda exterior proporciona protección externa al cable e incorpora propiedades retardantes de llama para aplicaciones mineras. La especificación suministrada también identifica la resistencia a la exposición a aceites y ácidos-álcalis. Se debe considerar la exposición química real, las condiciones del agua, la temperatura y el estrés mecánico al confirmar la construcción adecuada de la funda.

4. Armadura de cinta de acero opcional

Para instalaciones donde se requiere protección mecánica adicional, se encuentra disponible una construcción blindada con cinta de acero. Por lo tanto, MYJV22 se diferencia de la construcción MYJV no blindada por su capa de armadura. La construcción final debe seleccionarse de acuerdo con el método de colocación, el riesgo mecánico y las especificaciones de proyecto aplicables.

Condiciones de instalación y aplicación

Esta gama de cables está destinada a la distribución de energía fija en lugar del servicio móvil continuo. Las aplicaciones típicas incluyen carreteras principales subterráneas, cámaras electromecánicas, sistemas de bombas fijas, equipos de ventilación, circuitos de energía de transportadores y otros puntos de distribución de energía de minas estacionarias.

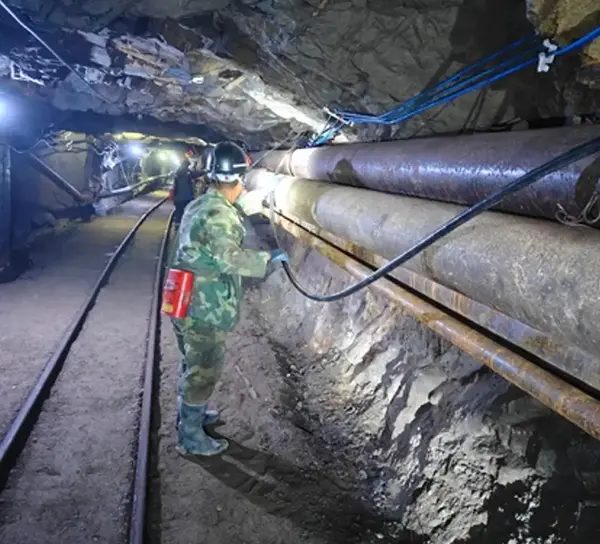

1. Distribución de energía fija subterránea

Para instalaciones subterráneas, las especificaciones del cable deben compararse con la tensión nominal, la corriente de carga, la ruta de instalación, la temperatura ambiente, la exposición a la humedad y la protección mecánica disponible. Cuando el cable pasa por zonas con mayor riesgo de impacto o compresión, se puede considerar una construcción blindada.

2. Sistemas de energía para minas a cielo abierto

Los circuitos fijos en minas a cielo abierto pueden implicar exposición al aire libre, polvo, lluvia y cambios de temperatura. La selección del cable debe tener en cuenta estas condiciones ambientales junto con el nivel de voltaje requerido, el tamaño del conductor y la disposición del tendido.

3. Instalaciones de apoyo y lavado de carbón

Los circuitos eléctricos fijos para plantas de lavado de carbón, salas de bombas, sistemas de ventilación y otras instalaciones de apoyo se pueden especificar según la carga del equipo y la distancia de distribución. La construcción del cable debe verificarse para el entorno real en lugar de aplicar una especificación a todas las instalaciones mineras.

Selección Técnica e Inspección

Antes de realizar el pedido, se debe confirmar la tensión nominal requerida, la sección transversal del conductor, el número de núcleos, la construcción de la armadura, la longitud del cable y el método de instalación. Para rutas de suministro de energía más largas, la caída de voltaje y la resistencia del conductor también deben considerarse junto con la carga esperada.

Para la inspección entrante, el modelo del producto y la construcción del cable se pueden comparar con las especificaciones de compra. Dependiendo de los requisitos del proyecto, la documentación y los registros de pruebas pueden incluir la resistencia del conductor, pruebas relacionadas con el aislamiento, resultados de resistencia al voltaje y registros de pruebas de retardantes de llama. Cuando se requiera una certificación específica de la mina o documentos de inspección adicionales, estos deben confirmarse antes de la producción y el envío.

Preguntas frecuentes

P1: ¿Qué estándar se aplica a este cable de alimentación para minería?

R: El producto se especifica de acuerdo con MT/T 818.13-2009, con requisitos de conductores referenciados a GB/T 3956 cuando corresponda. El estándar exacto y la documentación requerida para un proyecto deben confirmarse con el modelo seleccionado y el voltaje nominal.

P2: ¿Qué voltaje y tamaños de conductores están disponibles?

R: El rango de tensión nominal indicado es de 0,6/1 kV a 8,7/10 kV, mientras que la tabla técnica enumera secciones transversales de conductor de 2,5 mm² a 300 mm². La configuración del núcleo puede ser de 3 núcleos o 3+1 núcleos, y la combinación exacta depende de la especificación del cable seleccionado.

P3: ¿Cuál es la diferencia entre MYJV y MYJV22?

R: MYJV se refiere a la construcción revestida de PVC y con aislamiento XLPE, mientras que MYJV22 agrega un blindaje de cinta de acero. Se considera la versión blindada cuando la instalación requiere protección mecánica adicional. La construcción adecuada depende del recorrido del cable y de las condiciones de tendido.

P4: ¿Se puede utilizar este cable en cortadoras de carbón u otros equipos de minería móviles?

R: No. Este cable está diseñado para instalación estática y distribución de energía fija. Los equipos que implican arrastre continuo, flexión repetida u otro servicio móvil normalmente requieren un cable de minería flexible específicamente especificado para esa condición operativa.

P5: ¿Qué información se debe proporcionar al solicitar una cotización?

R: La información requerida normalmente incluye voltaje nominal, sección transversal del conductor, configuración del núcleo, longitud del cable, cantidad, método de instalación y equipo de aplicación. Si el proyecto requiere certificación específica, registros de inspección, requisitos de embalaje o documentos técnicos, estos también deben indicarse en la consulta.

P6: ¿Qué se debe verificar antes del envío o la aceptación del sitio?

R: Verifique el modelo de cable, el voltaje nominal, el tamaño del conductor, la configuración del núcleo, el tipo de armadura y la longitud del cable con las especificaciones de compra. Dependiendo del proyecto, revise los resultados de las pruebas eléctricas relevantes, los datos de resistencia del conductor, los registros de tensión soportada, la documentación sobre retardantes de llama y los certificados requeridos antes de la aceptación.

Para sistemas fijos de distribución de energía minera, el cable de alimentación minero aislado XLPE debe seleccionarse de acuerdo con la carga eléctrica, el voltaje nominal, el método de instalación y las condiciones ambientales. Para aplicaciones que implican movimiento continuo, la construcción del cable debe revisarse por separado para que coincida con los requisitos mecánicos del equipo.
