El cable de alimentación de bajo voltaje resistente al fuego de cobre XLPE adopta conductores de cobre sin oxígeno, aislamiento XLPE y capas de barrera resistentes al fuego. Puede mantener la capacidad de suministro de energía en condiciones de incendio. A diferencia de los cables retardantes de llama comunes, presenta un mayor nivel de seguridad y sirve como el cable preferido para la distribución de energía de emergencia en edificios públicos en el extranjero y locales de alto riesgo.
|
Sección nominal (mm²) |
Número mínimo de hilos conductores. |
Diámetro exterior del conductor (mm) |
Espesor nominal del aislamiento XLPE/mm |
Diámetro exterior aproximado del aislamiento/mm |
Resistencia máxima del conductor a 20 ℃ (Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
La excelente conductividad y la resistencia estable generan menos calor durante el funcionamiento a largo plazo. La estructura trenzada de múltiples hilos proporciona una mayor flexibilidad para la colocación en escenarios complejos.
En comparación con el aislamiento de PVC tradicional, ofrece una resistencia al calor superior, un rendimiento antienvejecimiento y una resistencia a la corrosión química. Su temperatura de funcionamiento a largo plazo puede alcanzar los 90 ℃ con una estabilidad de aislamiento muy mejorada.
Este material diferenciador central adopta una capa de mica resistente al fuego. Cuando se expone a una llama abierta, forma una capa carbonizada dura y aislante del calor para bloquear la erosión a alta temperatura en los conductores y garantizar un suministro de energía continuo a corto plazo en condiciones de incendio.
Resistente al desgaste, a la humedad y a los rayos UV. Resiste la humedad y la corrosión leve en exteriores y en zanjas para cables para extender la vida útil general del cable.

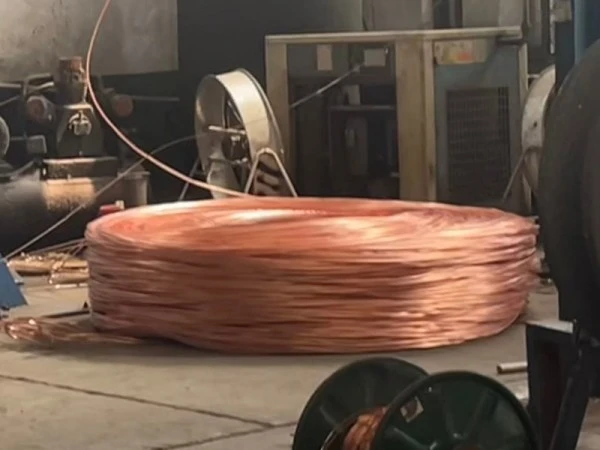

Se realizan pruebas de muestreo para materiales de cobre, pellets de XLPE y cintas ignífugas de mica. Se prohíbe la producción de materias primas no conformes.
La sección transversal del conductor, el espesor del aislamiento y el proceso de envoltura resistente al fuego se monitorean en tiempo real para evitar desviaciones dimensionales y envolturas desiguales.

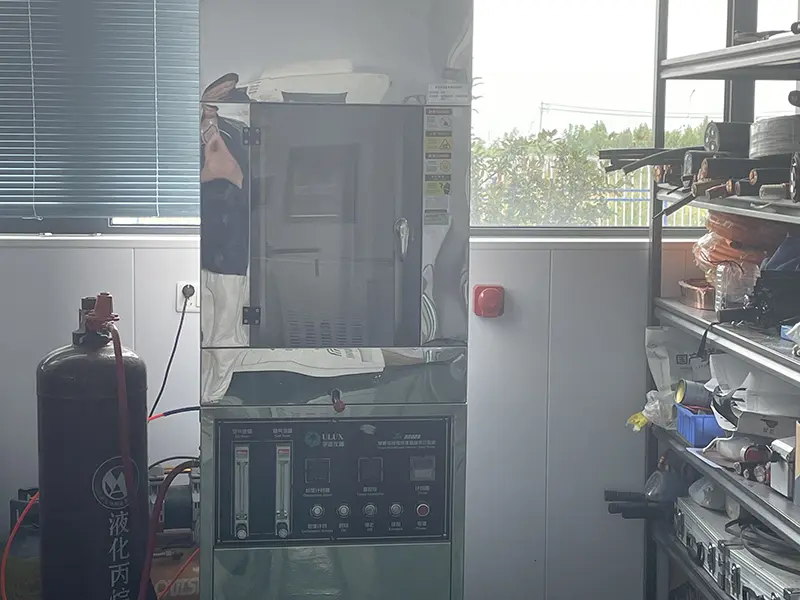

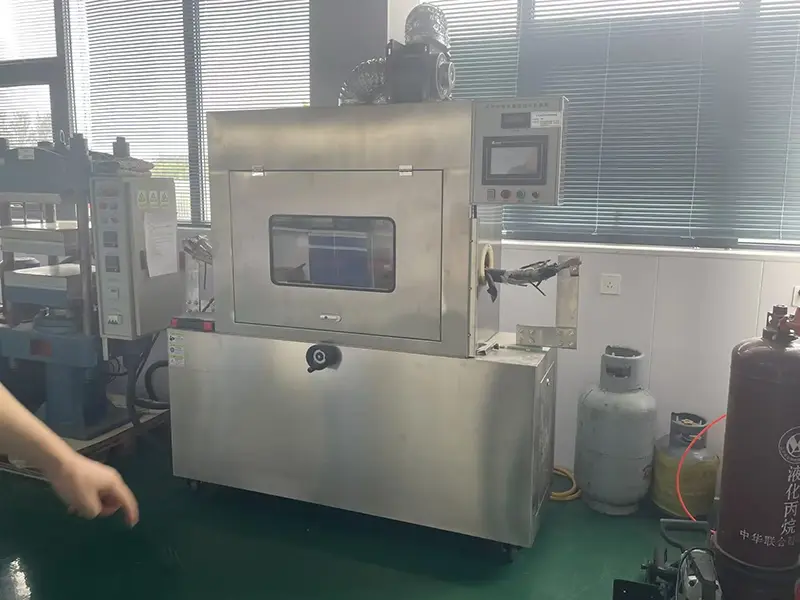

La prueba de resistencia de CC, la prueba de tensión soportada de frecuencia industrial, la prueba de resistencia de aislamiento, la prueba de combustión resistente al fuego, la prueba de envejecimiento y la prueba de flexión a baja temperatura simulan completamente las condiciones de servicio de ingeniería.
La apariencia, las especificaciones y el embalaje se inspeccionan artículo por artículo. Se guardan archivos de prueba para cada lote. Se pueden emitir documentos de prueba en inglés para satisfacer los requisitos de aceptación de proyectos en el extranjero y despacho de aduanas.
Medio portador de corriente. El cobre libre de oxígeno de alta conductividad garantiza una transmisión de energía estable.
Estructura distintiva central. Aísla las altas temperaturas durante el incendio y mantiene el suministro de energía del circuito, que es la mayor diferencia con los cables de alimentación comunes.
Componente principal de aislamiento eléctrico, resistente a altas temperaturas y antienvejecimiento, no es fácil de romper en funcionamiento a largo plazo.
Hace que el cable sea compacto y redondo y mejora la resistencia a la compresión mecánica.
Proporciona protección mecánica contra la fricción, la humedad, la luz solar y la corrosión leve del suelo.
La estructura multicapa funciona sinérgicamente para lograr capacidades duales: transmisión de energía estable en condiciones normales y suministro de energía continuo a corto plazo en condiciones de incendio.
Pasa las pruebas de combustión resistentes al fuego. Puede mantener el suministro de energía normal durante un período determinado en condiciones de llama abierta para garantizar el funcionamiento del alumbrado de emergencia, las bombas contra incendios y los sistemas de alarma. Los cables ignífugos comunes sólo pueden frenar la propagación del fuego y no pueden sostener el suministro de energía.
El aislamiento XLPE permite una temperatura de funcionamiento a largo plazo de 90 ℃ y una temperatura de resistencia a cortocircuitos más alta, con un rendimiento de resistencia al calor mucho mejor que los cables aislados con PVC.
El material de polietileno reticulado es resistente a los rayos UV y al envejecimiento por calor para colocación a largo plazo en bandejas de cables interiores y en condiciones aéreas exteriores.
La funda densa bloquea la humedad, adecuada para zanjas de cables húmedas y tendido subterráneo. Resiste la corrosión por ácidos débiles y álcalis débiles.
La estructura general compacta ofrece buena resistencia a la compresión y a la tracción, resistiendo daños durante trabajos de construcción civil.
R: Los cables retardadores de llama comunes están destinados principalmente a limitar la propagación de las llamas, mientras que los cables resistentes al fuego están construidos para mantener la integridad del circuito durante un período específico en condiciones de incendio. El cable incorpora capas de mica resistentes al fuego que ayudan a mantener la continuidad eléctrica durante la exposición al fuego, lo que lo hace aplicable a circuitos que sirven a bombas contra incendios, iluminación de emergencia y sistemas de alarma.
R: El aislamiento XLPE tiene una temperatura de funcionamiento especificada a largo plazo de hasta 90 ℃. Proporciona buena estabilidad térmica y resistencia al envejecimiento y la exposición química. En comparación con el aislamiento de PVC, el XLPE generalmente es más adecuado para aplicaciones donde se requieren temperaturas de funcionamiento continuo más altas, sujeto a las especificaciones del cable seleccionado y las condiciones de instalación.
R: La capa resistente al fuego está hecha de cinta resistente al fuego de mica. Bajo exposición a llamas a altas temperaturas, la mica mantiene sus propiedades aislantes y forma una barrera resistente al calor alrededor del conductor, lo que ayuda a proteger el sistema de aislamiento eléctrico y a mantener la continuidad del circuito durante el período de resistencia al fuego especificado.
R: La inspección puede incluir controles de materias primas, monitoreo de líneas de producción, pruebas de resistencia de conductores de productos terminados, pruebas de tensión soportada de frecuencia industrial, pruebas de resistencia de aislamiento, pruebas de combustión resistentes al fuego, pruebas de envejecimiento y pruebas de flexión a baja temperatura. Los registros de pruebas relevantes se pueden conservar por lotes y se pueden proporcionar documentos técnicos o de prueba en inglés de acuerdo con los requisitos de documentación de proyectos en el extranjero.
R: El método de tendido aplicable depende de la construcción del cable y de las condiciones del sitio. La funda proporciona protección contra la humedad, la exposición a los rayos UV y ambientes ácidos o alcalinos débiles. El cable se puede considerar para bandejas de cables interiores, tendido aéreo exterior, zanjas de cables húmedas y ciertas aplicaciones enterradas directamente donde se han confirmado los requisitos mecánicos, ambientales y de instalación.

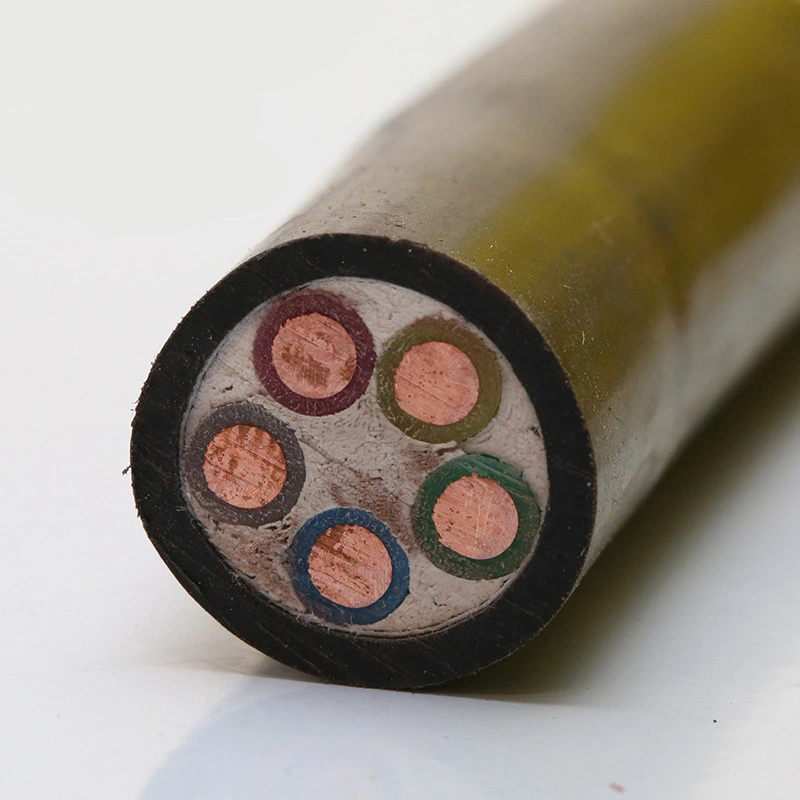

R: La construcción principal se puede describir en cinco capas:
1. Conductor de cobre libre de oxígeno para transmisión de corriente eléctrica;
2. Capa de mica resistente al fuego para ayudar a mantener la continuidad del circuito en condiciones de incendio;
3. Capa aislante XLPE que proporciona aislamiento eléctrico y estabilidad térmica;
4. Capa de relleno para soporte estructural y estabilidad dimensional;
5. Funda exterior que proporciona protección contra el desgaste mecánico, la humedad y la exposición al aire libre.
La construcción combinada aborda tanto la transmisión de energía normal como los requisitos de circuitos resistentes al fuego.

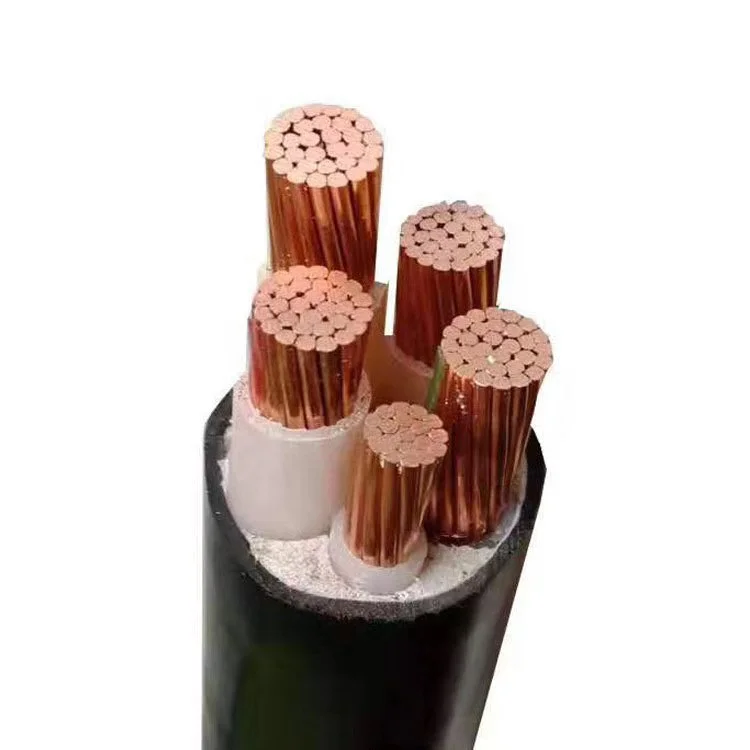

R: El conductor está hecho de cobre libre de oxígeno de alta pureza. Una construcción de conductor trenzado proporciona mayor flexibilidad que un conductor sólido de la misma sección transversal, lo que facilita el trabajo de enrutamiento y conexión en bandejas de cables, conductos y otros espacios de cableado confinados. El rendimiento eléctrico debe evaluarse según el tamaño del conductor y las especificaciones del cable aplicables.
R: El aislamiento XLPE tiene un límite de temperatura de cortocircuito de hasta 250 ℃ durante el breve período especificado, sujeto al estándar del cable aplicable y a las condiciones de funcionamiento. Los cables terminados pueden someterse a pruebas de tensión soportada de frecuencia industrial y de resistencia de aislamiento antes de la entrega. Para instalaciones subterráneas húmedas, se deben considerar la cubierta, el sistema de aislamiento, las condiciones de drenaje y el método de colocación para mantener el rendimiento eléctrico a largo plazo.
