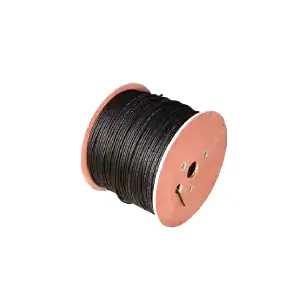

El cable de CC solar Qiancheng PV1-F se adquiere para la ingeniería de centrales fotovoltaicas y es adecuado para la construcción de cableado de transmisión de CC en el lado del módulo fotovoltaico. Ofrece una excelente resistencia a los rayos UV, resistencia a altas y bajas temperaturas, resistencia a la corrosión ácido-álcali, resistencia a la sobrecarga, resistencia al desgaste y rendimiento anticorrosión. Adaptable a diversas condiciones duras de trabajo fotovoltaico, garantiza un funcionamiento seguro y estable del sistema con una larga vida útil.
|
Número de núcleos × Área de sección transversal nominal (mm²) |
Espesor nominal de aislamiento (mm) |
Espesor nominal de la funda (mm) |
Diámetro exterior medio máximo (mm) |
Resistencia mínima de aislamiento a 20 ℃ (MΩ・km) |
Resistencia mínima de aislamiento a 90 ℃ (MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
El cable solar CC Qiancheng PV1-F adopta un conductor de cobre estañado flexible con una resistencia mejor que el estándar nacional y un bajo aumento de temperatura en condiciones de carga completa. Ha pasado la prueba de envejecimiento UV para antienvejecimiento y resistencia al agrietamiento. La materia prima y los datos de prueba se pueden verificar para evitar adulteraciones.
Los cables fotovoltaicos comunes tienden a agrietarse a bajas temperaturas. Este producto ha pasado la prueba de flexión a -40 ℃ y resiste daños durante la construcción en regiones frías. La funda es resistente al ozono, al aceite y anticorrosiva, adecuada para entornos hostiles como áreas salino-álcalis y condiciones costeras de niebla salina con una menor tasa de fallas.
Los productos al contado están disponibles para entrega directa. Para proyectos fotovoltaicos de grandes megavatios, se puede proporcionar un área de sección transversal nominal, un grado de retardante de llama y una longitud de bobina personalizados. Sin margen de beneficio de intermediarios, lo que ofrece ventajas de costos para adquisiciones de ingeniería de gran volumen.
Todos los cables de CC solares PV1-F de Qiancheng se someten a pruebas de muestreo para determinar la resistencia al voltaje de CC y la resistencia de aislamiento antes de la entrega. Puede resistir el impacto inverso de alto voltaje de los sistemas fotovoltaicos y prevenir fugas eléctricas, averías y riesgos de incendio en circuitos de CC. Cumple con el retardo de llama Clase C para limitar la propagación de la llama a lo largo de los cables.
Resistente a los rayos UV para un funcionamiento estable a largo plazo entre -40 ℃ ~ 90 ℃. Resiste el envejecimiento y el agrietamiento bajo exposición prolongada al aire libre. El tipo de bajo humo libre de halógenos es opcional para reducir el humo tóxico durante un incendio y garantizar la seguridad para aplicaciones fotovoltaicas en interiores.
La excelente flexibilidad del cable evita daños en la capa de aislamiento causados por arrastre o compresión menor durante la construcción, lo que reduce los riesgos de retrabajo y los costos de mantenimiento en etapas posteriores.
El cable de CC solar Qiancheng PV1-F está especialmente diseñado para el cableado del lado de CC de sistemas de generación de energía fotovoltaica:
- Cableado de barras colectoras para módulos de centrales fotovoltaicas centralizadas montadas en tierra de gran escala;
- Centrales de energía fotovoltaica distribuida en tejados de edificios industriales y comerciales;
- Sistemas fotovoltaicos distribuidos domésticos conectados a la red;
- Proyectos fotovoltaicos en condiciones complejas que incluyen sitios híbridos de pesca-solar, híbridos de agricultura-solar, montañas y Gobi.
R: El conductor está hecho de cobre estañado flexible, lo que proporciona buena conductividad eléctrica y flexibilidad para el funcionamiento continuo de corriente en circuitos fotovoltaicos de CC. Su construcción de conductores también ayuda a controlar el aumento de temperatura en condiciones normales de carga completa.
R: El rango de temperatura de funcionamiento continuo especificado es de -40 ℃ a 90 ℃. El cable también se sometió a pruebas de flexión a baja temperatura a -40 ℃ para evaluar su flexibilidad y resistencia al agrietamiento durante la instalación en ambientes fríos.
R: La funda proporciona resistencia al ozono, el aceite, la niebla salina y la exposición a ácidos y álcalis. Esto hace que el cable sea aplicable a instalaciones fotovoltaicas en zonas costeras, ambientes salinos-alcalinos y proyectos híbridos de pesca-solar u otros proyectos al aire libre, sujeto a las condiciones reales del sitio.
R: Los cables terminados se pueden probar para determinar la resistencia de voltaje CC y la resistencia de aislamiento de acuerdo con los requisitos de inspección aplicables. Estas pruebas ayudan a verificar la integridad del aislamiento y el rendimiento eléctrico antes de enviar el cable.
R: El cable tiene un grado retardante de llama Clase C. Su construcción está destinada a limitar la propagación de llamas a lo largo del cable cuando se expone a un incendio localizado, cumpliendo con los requisitos de seguridad contra incendios del cableado de CC fotovoltaico.
R: La construcción flexible ayuda al cable a resistir el enrutamiento normal, los tirones y la compresión menor durante la instalación. Aún se requiere un manejo adecuado y el cumplimiento del radio de curvatura especificado para evitar daños mecánicos al aislamiento o la funda.
R: Se utiliza principalmente para cableado del lado de CC en sistemas de generación de energía fotovoltaica, incluidas centrales eléctricas montadas en tierra, tejados comerciales e industriales, sistemas fotovoltaicos residenciales, proyectos solares agrícolas e instalaciones solares pesqueras.
R: El aislamiento utiliza poliolefina reticulada por radiación y se ha sometido a pruebas de envejecimiento por rayos UV. La construcción del material proporciona resistencia a la exposición a los rayos ultravioleta y ayuda a mantener las propiedades físicas del cable durante el servicio prolongado al aire libre.
