Para la adquisición de proyectos de ingeniería de nuevas energías fotovoltaicas, el cable solar fotovoltaico Qiancheng H1Z2Z2-K es compatible con varios proyectos de cableado de transmisión de CC fotovoltaica nacionales y extranjeros.
El cable solar fotovoltaico Qiancheng H1Z2Z2-K adopta conductores de cobre estañado Clase 5 con poliolefina reticulada de doble capa. Es adecuado para condiciones de trabajo de CC fotovoltaica de 1,5 kV. Libre de halógenos, ignífugo y resistente al fuego. Se encuentran disponibles documentos de prueba CNAS completos y rastreables para garantizar la calidad de las adquisiciones.
|
Número de núcleos × Área de sección transversal nominal (mm²) |
Espesor nominal del aislamiento (mm) |
Grosor nominal de la funda (mm) |
Diámetro exterior medio máximo (mm) |
Resistencia mínima de aislamiento a 20 ℃ (MΩ・km) |
Resistencia mínima de aislamiento a 90 ℃ (MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
El cable solar fotovoltaico Qiancheng H1Z2Z2-K utiliza un conductor de cobre estañado de alta pureza para una buena conductividad eléctrica y un aumento controlado de la temperatura en condiciones normales de funcionamiento a plena carga. El cable presenta una construcción retardante de llama libre de halógenos y reticulada por radiación con rendimiento retardante de llama Clase C, lo que hace que la construcción del material sea adecuada para aplicaciones de cables fotovoltaicos donde se consideran el comportamiento de la llama y las características de baja emisión de humo.
El rango de temperatura de funcionamiento especificado es de -40 ℃ a 90 ℃. La construcción del cable está destinada a instalaciones fotovoltaicas exteriores expuestas a la luz solar, cambios de temperatura y otras condiciones ambientales habituales. Se pueden utilizar pruebas de envejecimiento por rayos UV y niebla salina para evaluar su resistencia a la intemperie y la corrosión, mientras que la vida útil indicada de más de 25 años se aplica en condiciones normales de funcionamiento.
La estructura flexible del conductor permite enrutar, doblar y pelar más fácilmente durante la instalación. El cable se puede utilizar con conectores fotovoltaicos compatibles, lo que admite trabajos de conexión de campo de rutina. Se puede proporcionar identificación del producto y trazabilidad de lotes, con registros de pruebas relevantes disponibles para la inspección y reverificación del producto de acuerdo con los requisitos del proyecto.
La temperatura ambiente para la colocación no será inferior a -15 ℃. No tire ni doble con fuerza el cable solar fotovoltaico Qiancheng H1Z2Z2-K en condiciones de baja temperatura. El radio de curvatura mínimo durante la construcción será 4 veces el diámetro exterior del cable. Evite la extrusión y el rayado de la funda.

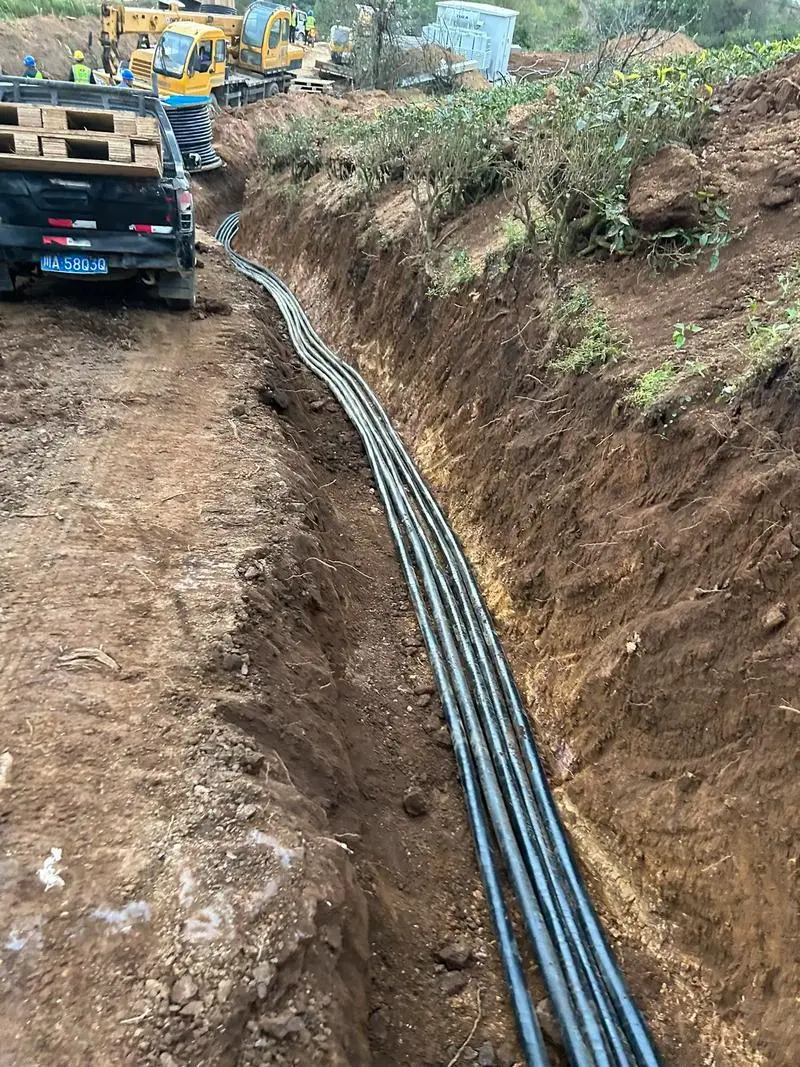

Adecuado para instalación aérea en exteriores, enrutamiento de bandejas portacables, instalación de conductos y tendido enterrado bajo luz. Aplicable a centrales fotovoltaicas montadas en tierra, sistemas fotovoltaicos distribuidos en tejados, centrales eléctricas complementarias de pesca y energía solar y otros escenarios. Manténgalo alejado de fuentes de alto calor y áreas muy corrosivas para prolongar la vida útil del cable.
Las uniones de cables deberán estar debidamente selladas para impermeabilización y aislamiento. Instale cajas de conexiones impermeables para juntas exteriores expuestas para evitar fugas eléctricas y fallas por cortocircuito causadas por la entrada de agua de lluvia. No coloque cables de alto voltaje dentro del mismo conducto para evitar interferencias electromagnéticas.
R: El cable está clasificado para aplicaciones fotovoltaicas de CC de 1,5 kV y utiliza un conductor de cobre estañado de alta pureza, lo que proporciona una buena conductividad eléctrica y un aumento controlado de la temperatura durante el funcionamiento normal a plena carga.
R: El rango de temperatura de funcionamiento especificado es de -40 ℃ a 90 ℃. En condiciones normales de funcionamiento, el producto está diseñado para una vida útil de más de 25 años, teniendo en cuenta el rendimiento contra el envejecimiento por rayos UV y la corrosión por niebla salina durante la evaluación del producto.
R: El cable utiliza una construcción retardante de llama libre de halógenos y reticulada por radiación con rendimiento retardante de llama Clase C. Su construcción libre de halógenos tiene como objetivo reducir las emisiones nocivas durante la combustión y cumplir con los requisitos de seguridad contra incendios de las instalaciones fotovoltaicas aplicables.
R: El radio de curvatura mínimo de instalación no debe ser inferior a 4 veces el diámetro exterior del cable. La temperatura ambiente de instalación recomendada no debe ser inferior a -15 ℃. Se debe evitar tirar o doblar con fuerza a bajas temperaturas para reducir el riesgo de dañar la funda.
R: Los métodos de instalación comunes incluyen enrutamiento aéreo al aire libre, bandejas de cables, conductos e instalación enterrada con luz. Se debe evitar la exposición directa a fuentes de calor de alta temperatura y ambientes fuertemente corrosivos a menos que la construcción seleccionada haya sido verificada para esas condiciones.
R: Las uniones de cables requieren un tratamiento de impermeabilización y aislamiento adecuado. Para conexiones exteriores expuestas, se deben utilizar cajas de conexiones impermeables o sistemas de conexión compatibles para limitar la penetración del agua de lluvia y reducir el riesgo de fugas o cortocircuitos.
R: No debe instalarse en el mismo conducto protector que los cables de alto voltaje. El enrutamiento separado ayuda a mantener una separación eléctrica adecuada y reduce la posibilidad de interferencias u otros problemas relacionados con la instalación en circuitos fotovoltaicos de CC.
R: La construcción del conductor flexible hace que el cable sea más fácil de encaminar y manipular durante la instalación, mientras que sus características de pelado facilitan el trabajo de conexión. La compatibilidad con los conectores fotovoltaicos de uso común también puede simplificar el cableado in situ.
