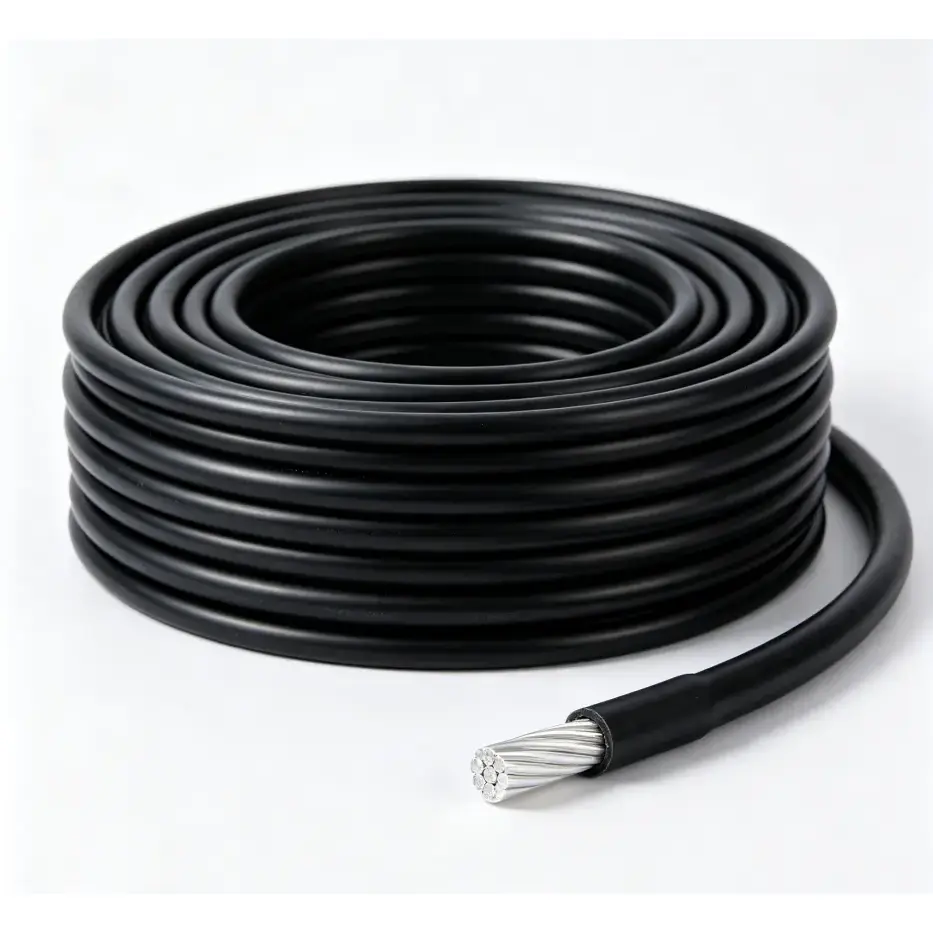

El cable de aluminio y PVC es un cable de alimentación de bajo voltaje que utiliza un conductor de aluminio de alta pureza con aislamiento de PVC y funda protectora. Está diseñado para aplicaciones de cableado y distribución de energía fija donde un conductor de aluminio es técnicamente adecuado y un menor peso del cable es una consideración importante. Las construcciones disponibles incluyen conductores sólidos de aluminio duro y aluminio trenzado, con secciones transversales de 2,5 mm² a 185 mm² y tensión nominal de 450/750 V e inferior.
|
Categoría de parámetro |
Elemento de parámetro |
Índice técnico |
|
Configuración de la estructura |
Material conductor |
Conductor de aluminio de alta pureza, conductor de aluminio duro sólido o conductor de aluminio trenzado |
|
``` |
Sección transversal del conductor |
2,5 mm² ~ 185 mm² |
|
|
Capa de aislamiento |
Aislamiento de cloruro de polivinilo (PVC) |
|
|
Especificación de cantidad principal |
1 núcleo |
|
Rendimiento eléctrico |
Tensión nominal |
450/750 V y menos |
|
|
Resistencia de aislamiento a 20 ℃ |
≥5MΩ·km |
|
|
Tensión soportada a frecuencia industrial |
2,5 kV, sin averías durante 5 minutos |
|
|
Resistencia del conductor de CC |
Cumple con los valores límite del estándar IEC60228 o GB/T 3956 |
|
Rendimiento retardante de llama y resistente al fuego |
Clasificación de resistencia al fuego |
Exposición al fuego a no menos de 830 ℃ durante 90 minutos |
|
|
Calificación retardante de llama |
Cumple con los requisitos ZA, ZB, ZC especificados en GB/T 19666. |

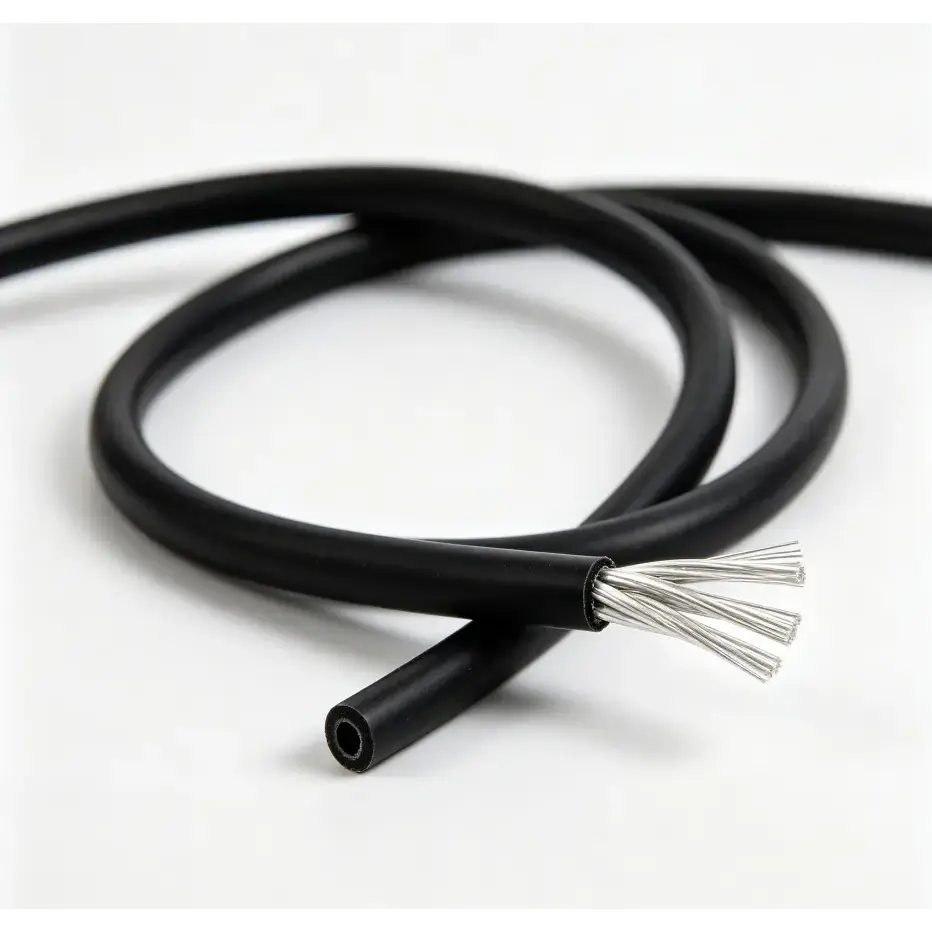

El conductor está fabricado de aluminio de alta pureza y puede suministrarse en aluminio macizo duro o en construcción trenzada. El rango de sección transversal disponible es de 2,5 mm² a 185 mm². La selección del conductor debe basarse en la carga requerida, la caída de voltaje permitida, el método de instalación y los requisitos eléctricos aplicables, en lugar de basarse únicamente en la sección transversal.
El aislamiento de PVC proporciona separación eléctrica alrededor del conductor, mientras que la capa exterior de PVC agrega protección durante el manejo normal y la instalación fija. El cable terminado debe seleccionarse de acuerdo con la temperatura ambiente esperada, la exposición a la humedad, las condiciones mecánicas y si la instalación se realiza en interiores o exteriores.
Las especificaciones enumeradas incluyen requisitos de resistencia de aislamiento, tensión soportada de frecuencia industrial y resistencia del conductor de CC. Estos parámetros proporcionan puntos de referencia prácticos para evaluar el aislamiento eléctrico y la calidad del conductor antes de poner el cable en servicio.
El uso de aluminio de alta pureza proporciona un peso de conductor relativamente bajo y al mismo tiempo mantiene las características eléctricas requeridas para la aplicación especificada. Controlar la sección transversal del conductor es importante para mantener una resistencia predecible y una capacidad de transporte de corriente en las condiciones operativas previstas.
El aislamiento y la funda se forman mediante un proceso de extrusión controlado para mantener las dimensiones del cable especificadas. El espesor constante del aislamiento ayuda a proporcionar una separación eléctrica confiable, mientras que la funda exterior agrega protección contra el contacto normal, la humedad y el desgaste mecánico dentro de las condiciones de servicio aplicables.

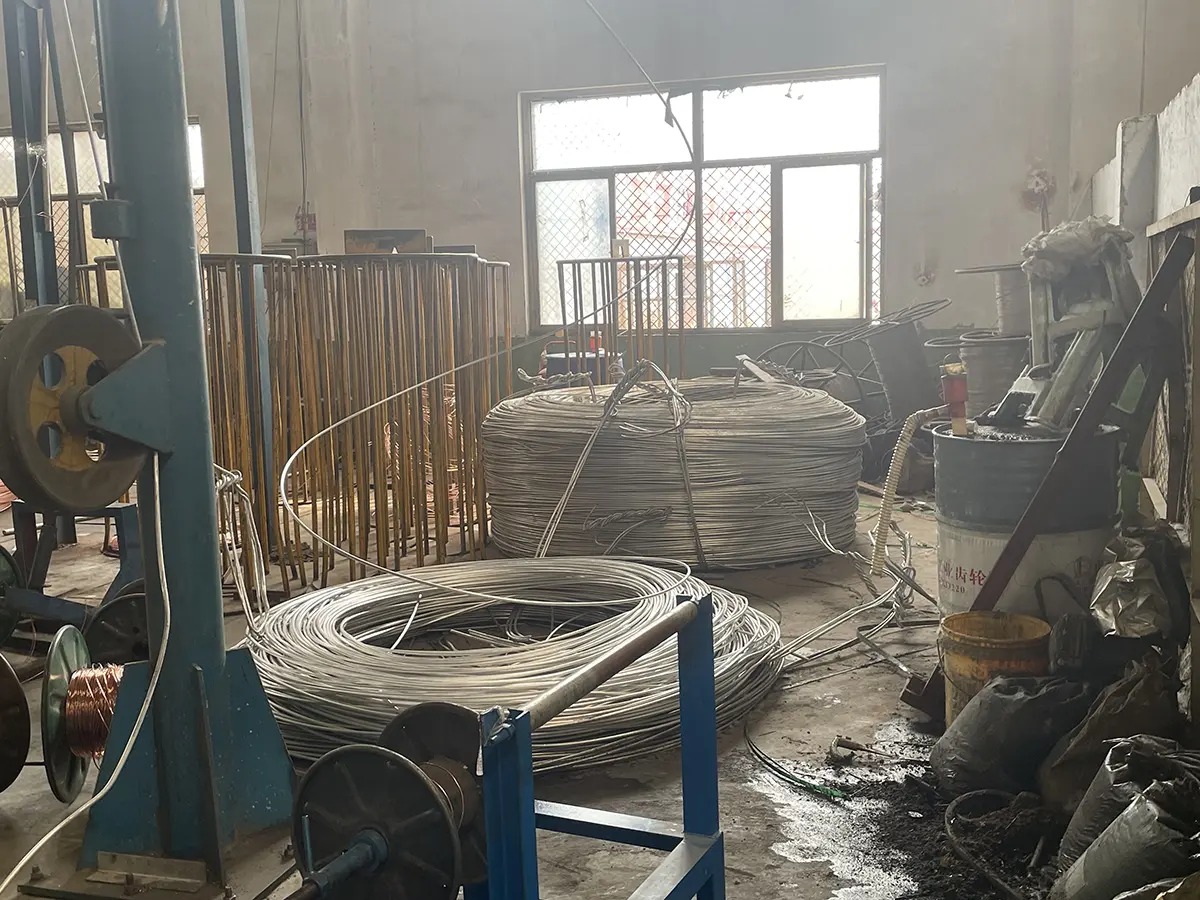

Qiancheng verifica las características medibles del cable durante la producción, incluida la resistencia del conductor, las dimensiones terminadas y el rendimiento eléctrico. Se pueden proporcionar registros de inspección y documentación de prueba relevante de acuerdo con las especificaciones del producto y los requisitos del proyecto.
Un conductor de aluminio tiene una densidad menor que el cobre, lo que hace que el cable terminado sea más fácil de manipular para aplicaciones adecuadas. Esto puede resultar útil para rutas de cables largas, cableado fijo exterior y proyectos en los que se debe considerar la carga de trabajo de instalación y transporte de cables.
El aislamiento y la funda exterior forman un sistema de protección de dos capas alrededor del conductor. La estructura proporciona aislamiento eléctrico y protección física adicional para el cableado fijo en condiciones ambientales adecuadas.
Las secciones transversales de los conductores disponibles varían de 2,5 mm² a 185 mm², cubriendo diferentes requisitos de cableado fijo de baja tensión. La selección de especificaciones debe considerar la carga del equipo, el método de instalación, la longitud del cable, la caída de voltaje y los requisitos eléctricos locales aplicables.
Para aplicaciones de ingeniería que involucran cantidades sustanciales de cable o largas distancias de transporte, la menor densidad del aluminio puede simplificar el manejo de materiales. El beneficio económico real depende del tamaño del conductor, la longitud del cable, las condiciones de instalación y el rendimiento eléctrico requerido.
La tabla técnica enumera los requisitos de rendimiento ignífugos y resistentes al fuego para las especificaciones aplicables. Cuando un proyecto requiera una resistencia al fuego específica, el grado, el método de prueba y la certificación requeridos deben confirmarse antes de la producción y el envío.
El cable de aluminio PVC se puede utilizar para la distribución de energía fija de bajo voltaje en proyectos residenciales, comerciales, industriales, agrícolas y de infraestructura donde el conductor de aluminio seleccionado cumple con los requisitos de diseño eléctrico.
Las aplicaciones típicas incluyen distribución de energía para bloques de construcción residenciales, casas autoconstruidas, tiendas y otro cableado fijo de edificios. La instalación puede incluir el tendido de conductos interiores cuando las especificaciones del cable y el código eléctrico local permitan su uso.
El cable se puede considerar para iluminación municipal, farolas de parques, distribución de energía fija en exteriores y proyectos de renovación de redes eléctricas urbano-rurales. La instalación en exteriores debe tener en cuenta la luz solar, la humedad, la protección mecánica y la clasificación ambiental del cable seleccionado.
Se puede utilizar para el suministro de energía de bajo voltaje a talleres de fábricas, pequeñas plantas de procesamiento y otras cargas industriales fijas. La sección transversal del conductor debe determinarse a partir de la carga real del equipo y las condiciones de instalación.
El menor peso del aluminio puede ser útil para la distribución temporal de energía en sitios de construcción y otros proyectos que requieren reubicación de cables o manipulación repetida de materiales. El cable debe instalarse con protección mecánica adecuada y de acuerdo con los requisitos temporales del sistema de alimentación.
Las aplicaciones pueden incluir riego de tierras agrícolas, suministro de energía para invernaderos y otras instalaciones agrícolas de bajo voltaje, así como cableado de infraestructura adecuado. La exposición ambiental y el método de instalación deben evaluarse antes de seleccionar la especificación final.
El producto admite métodos de instalación fija, como enrutamiento de conductos interiores, instalación aérea adecuada en exteriores y otros métodos de tendido de bajo voltaje aprobados. El método de instalación aplicable siempre debe confirmarse con las especificaciones del cable y las regulaciones eléctricas locales.
Confirme la carga conectada y la corriente de funcionamiento antes de seleccionar la sección transversal del conductor. La longitud del cable y la caída de voltaje permitida también deben incluirse en el cálculo.
Los conductos interiores, los techos exteriores, las instalaciones agrícolas y de obras de construcción pueden tener requisitos ambientales diferentes. Durante la confirmación de las especificaciones se debe considerar la exposición a la luz solar, el agua, el impacto mecánico y la temperatura.
Si el proyecto requiere cable ignífugo o resistente al fuego, la clasificación requerida y los requisitos de prueba deben especificarse antes de la producción. El rendimiento relevante no debe basarse únicamente en la construcción estándar de PVC.
Para proyectos de exportación o de ingeniería, las normas requeridas, los informes de prueba, los certificados, las especificaciones de embalaje y los requisitos de marcado deben confirmarse con antelación. Esto ayuda a garantizar que el cable suministrado cumpla con los requisitos técnicos y de documentación del mercado de destino.
El producto es fabricado por Qiancheng. Las especificaciones disponibles se pueden suministrar según la sección transversal del conductor requerida, la tensión nominal y las condiciones de aplicación.
Las longitudes de acabado personalizadas, la impresión y otros requisitos de producción se pueden discutir de acuerdo con las especificaciones del pedido. Los acuerdos OEM también se pueden evaluar para determinar las cantidades adecuadas del proyecto y los requisitos técnicos.
Las especificaciones comunes se pueden organizar según las condiciones de producción e inventario. Para pedidos al por mayor, la sección transversal requerida, la cantidad, la longitud terminada, el embalaje y el calendario de entrega deben confirmarse antes de la producción o el envío.
Las aplicaciones típicas incluyen distribución de energía residencial y comercial, talleres de fábrica, iluminación municipal, suministro de energía para sitios de construcción, riego agrícola y otros proyectos adecuados de cableado fijo de bajo voltaje.
Se deben considerar la sección transversal del conductor, la corriente de operación, la longitud del cable, la caída de voltaje, el método de instalación, las condiciones ambientales y el comportamiento contra incendios requerido. La especificación adecuada debe determinarse a partir del diseño eléctrico real en lugar de seleccionarla únicamente por el precio o la sección transversal nominal.
Las muestras y la documentación técnica se pueden discutir de acuerdo con las especificaciones requeridas. Los documentos disponibles pueden incluir parámetros del producto, registros de pruebas de fábrica y otros documentos técnicos o de cumplimiento aplicables requeridos para el proyecto.
