Modelos de producto: 60227IEC01(BV), BV, etc.

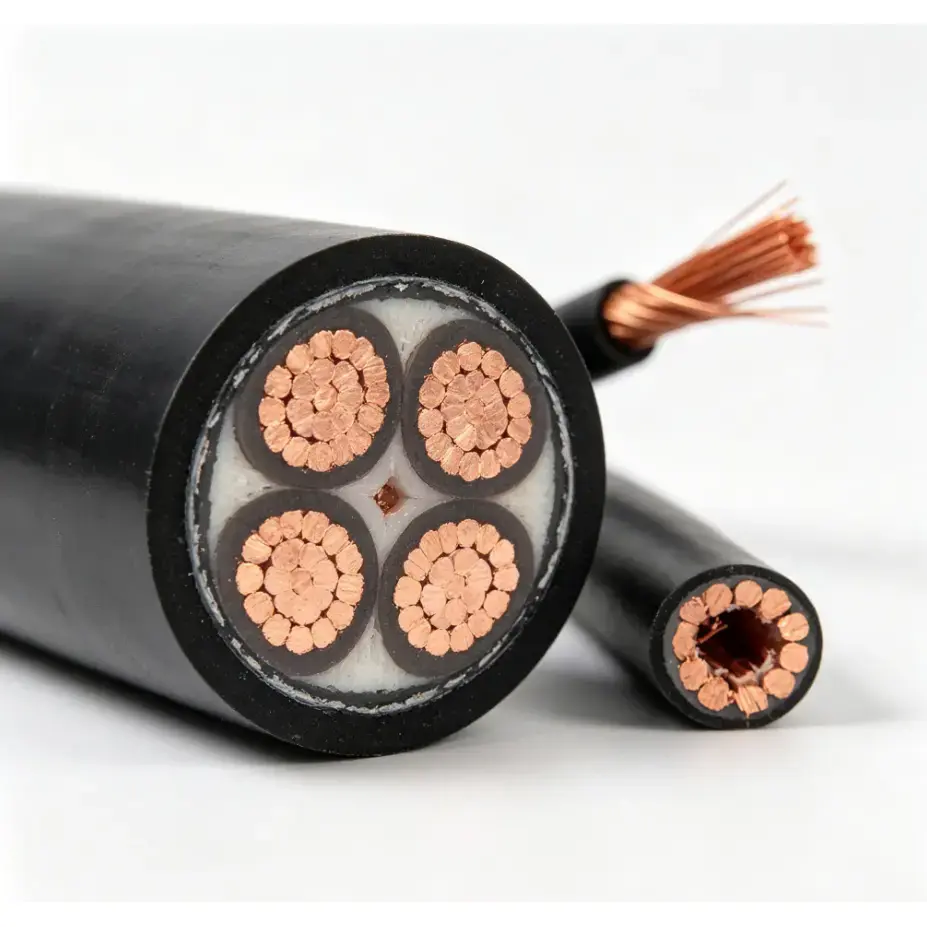

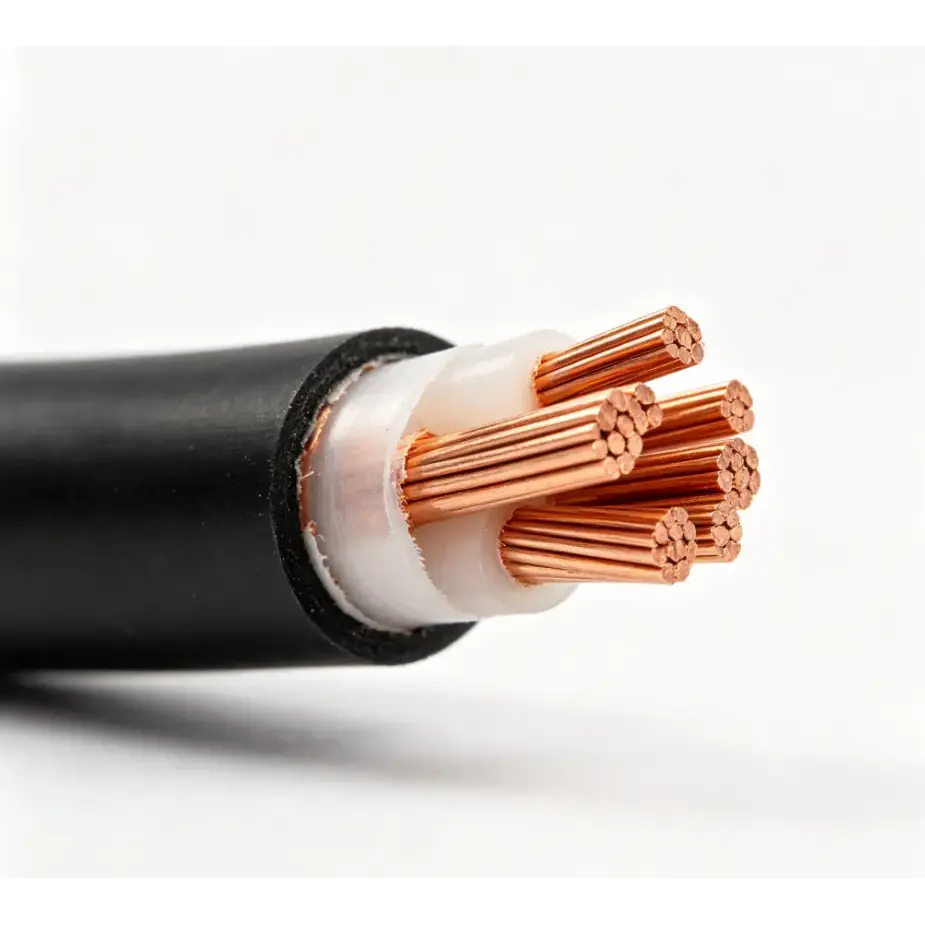

El cable de cobre y PVC utiliza cobre de alta pureza como conductor y cloruro de polivinilo (PVC) como material aislante. La combinación de un conductor de cobre y aislamiento de PVC proporciona una solución práctica para cableado fijo de baja tensión, con buena conductividad eléctrica y protección del aislamiento. Se utiliza comúnmente en cableado eléctrico residencial, industrial y municipal donde la especificación del cable coincide con el voltaje, la carga y las condiciones de instalación requeridas.
|
Sección nominal (mm²) |
Número/diámetro del núcleo (mm) |
Diámetro exterior máximo (mm) |
Resistencia máxima del conductor a 20 ℃ (Ω/km) Cobre |
|
1,5(A)1,5(B) |
1/1,367/0,52 |
3.23.3 |
12.112.1 |
|
2.5(A)2.5(B) |
1/1.757/0.67 |
3.94.0 |
7.417.41 |
|
4(A)4(B) |
1/2.217/0.84 |
4.44.6 |
4.61 |
|
6(A)6(B) |
1/2.707/1.03 |
5.05.2 |
3.083.08 |
|
1016 |
7/1.357/1.68 |
6.47.8 |
1.831.15 |
|
2535 |
7/2.127/2.52 |
9.710.9 |
0.7270.524 |
|
5070 |
19/1.7519/2.12 |
12.814.6 |
0.3870.268 |
|
95120 |
19/2.5237/2.00 |
17.118.8 |
0.1930.153 |
|
150185 |
37/2.2237/2.52 |
20.923.3 |
0.1240.0991 |
El conductor utiliza cobre de alta pureza para proporcionar la conductividad eléctrica necesaria para la transmisión de energía de bajo voltaje. Hay diferentes estructuras de conductores disponibles según las especificaciones enumeradas, con el diámetro del conductor correspondiente y los valores de resistencia que se muestran en la tabla técnica. Seleccionar la sección transversal adecuada según las condiciones de carga y de instalación es importante para controlar la caída de tensión y el calentamiento del conductor.
El PVC se utiliza como material aislante alrededor del conductor de cobre. El aislamiento proporciona separación eléctrica y protección durante el servicio normal, mientras que el diámetro exterior terminado varía según el tamaño y la construcción del conductor. La especificación de aislamiento aplicable debe confirmarse según la tensión nominal prevista y el entorno de instalación.
La tabla técnica enumera la resistencia máxima del conductor a 20 ℃ para cada tamaño de conductor aplicable. Esto proporciona una referencia mensurable para evaluar las características eléctricas del cable terminado y ayuda con la selección de especificaciones para diferentes cargas de circuito y longitudes de cable.
El cobre proporciona una buena conductividad eléctrica, lo que lo hace adecuado para una amplia gama de aplicaciones de cableado de bajo voltaje. Cuando la sección transversal del conductor coincide correctamente con la carga del circuito y la longitud del cable, el cable puede proporcionar una transmisión de energía estable en condiciones normales de funcionamiento.
El aislamiento de PVC forma una capa protectora continua alrededor del conductor y proporciona separación eléctrica durante la instalación y operación. Su rendimiento depende del material especificado, el espesor del aislamiento y el entorno de servicio real.
La gama enumerada cubre varias secciones transversales comunes desde 1,5 mm² hasta 185 mm². Esto permite seleccionar la especificación según la carga del circuito, el método de instalación, la longitud del cable y los requisitos eléctricos aplicables en lugar de utilizar un tamaño de cable en diferentes proyectos.
La combinación de conductividad de cobre y aislamiento de PVC hace que el cable sea adecuado para diversas aplicaciones de cableado fijo de bajo voltaje. Dependiendo del modelo seleccionado, se puede utilizar en sistemas eléctricos residenciales, comerciales, industriales y municipales.
Qiancheng controla parámetros clave de producción, desde el procesamiento de conductores hasta la extrusión del aislamiento y la inspección del cable terminado. Las comprobaciones relevantes pueden incluir las dimensiones del conductor, la resistencia del conductor, la condición del aislamiento, el diámetro exterior terminado y el rendimiento eléctrico de acuerdo con la especificación del producto aplicable.
Para pedidos de ingeniería y exportación, se pueden proporcionar parámetros técnicos, registros de inspección de fábrica y otra documentación aplicable del producto de acuerdo con las especificaciones y los requisitos del proyecto. Esto brinda a los compradores una base más clara para comparar el cable suministrado con los requisitos técnicos acordados.
Las aplicaciones comunes incluyen cableado de decoración del hogar, circuitos de iluminación, conexiones de enchufes y otras conexiones eléctricas fijas de bajo voltaje. El tamaño del conductor seleccionado debe coincidir con la carga del circuito y los requisitos de instalación locales.
El cable se puede utilizar para conexiones eléctricas fijas en fábricas, talleres y otras instalaciones industriales donde el voltaje, la carga y las condiciones ambientales están dentro de las especificaciones aplicables.
También se puede considerar para instalaciones eléctricas municipales adecuadas y cableado eléctrico de soporte. Los requisitos del proyecto, como el tendido de cables, las condiciones ambientales, la documentación requerida y los estándares eléctricos locales, deben confirmarse antes de seleccionar las especificaciones.
El cable es adecuado para conexiones fijas a equipos eléctricos y sistemas de distribución donde el tamaño del conductor seleccionado y la tensión nominal cumplen con los requisitos del equipo.
Diferentes circuitos requieren diferentes secciones de conductor. Las especificaciones disponibles proporcionan una variedad de tamaños de conductores para que el cable pueda seleccionarse según la corriente de funcionamiento, la longitud del cable, la caída de voltaje y las condiciones de instalación.
Una capa de aislamiento de PVC consistente ayuda a mantener la separación eléctrica entre el conductor y los materiales circundantes. La instalación, el recorrido y la protección correctos siguen siendo importantes para mantener el rendimiento del aislamiento durante todo el servicio.
Para proyectos de ingeniería que requieren grandes cantidades, las dimensiones consistentes de los conductores, los valores de resistencia y las especificaciones de los cables terminados son importantes para la planificación de la instalación. La inspección de producción y las especificaciones técnicas acordadas proporcionan una referencia para la aceptación del lote.
Los proyectos de exportación y de ingeniería pueden requerir diferentes documentos técnicos, registros de pruebas o marcas de productos. Estos requisitos se pueden confirmar antes de la producción para que el cable suministrado y la documentación adjunta correspondan a las especificaciones del proyecto.
Los modelos comunes incluyen 60227IEC01(BV) y BV. Se pueden discutir otras especificaciones aplicables según el tamaño del conductor requerido, la tensión nominal y la aplicación.
El conductor utiliza cobre de alta pureza, mientras que el PVC se utiliza como material aislante. La estructura del conductor, la sección transversal y los valores de resistencia varían según la especificación seleccionada y se enumeran en la tabla de parámetros técnicos.
El cable de cobre y PVC es adecuado para cableado residencial, distribución de energía industrial, proyectos eléctricos municipales y conexiones de equipos eléctricos fijos donde se cumplen los requisitos ambientales, de carga y de voltaje aplicables.
Las especificaciones enumeradas cubren secciones transversales de conductores de 1,5 mm² a 185 mm², con las correspondientes estructuras de conductores, diámetros exteriores máximos y valores máximos de resistencia del conductor que se muestran en la tabla anterior. El tamaño requerido debe seleccionarse de acuerdo con la carga eléctrica real y las condiciones de instalación.
Se puede discutir la personalización de los tamaños de conductores aplicables, las longitudes de acabado y los requisitos de impresión y embalaje. Los arreglos de producción dependen de las especificaciones requeridas, la cantidad del pedido y los requisitos técnicos.
Los parámetros técnicos, los registros de inspección de fábrica y otros documentos aplicables se pueden discutir de acuerdo con las especificaciones del producto y los requisitos del proyecto. También se pueden organizar muestras cuando se confirmen las especificaciones y la cantidad requeridas.
