Modelo de producto: BVVB.

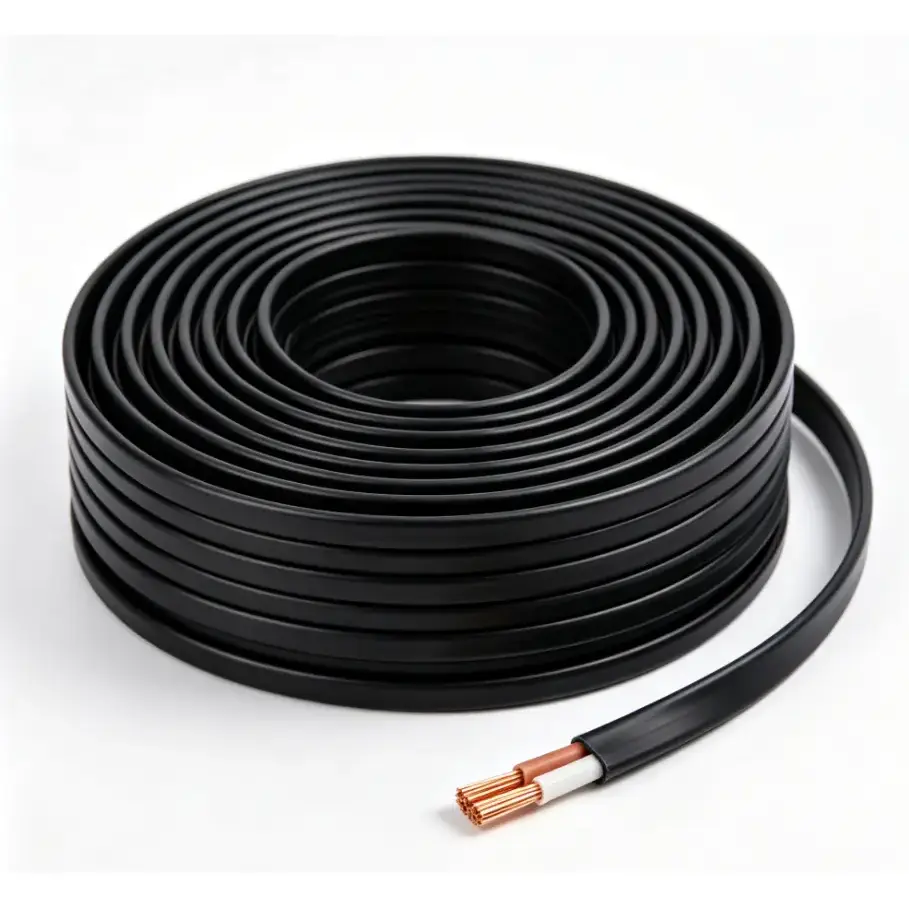

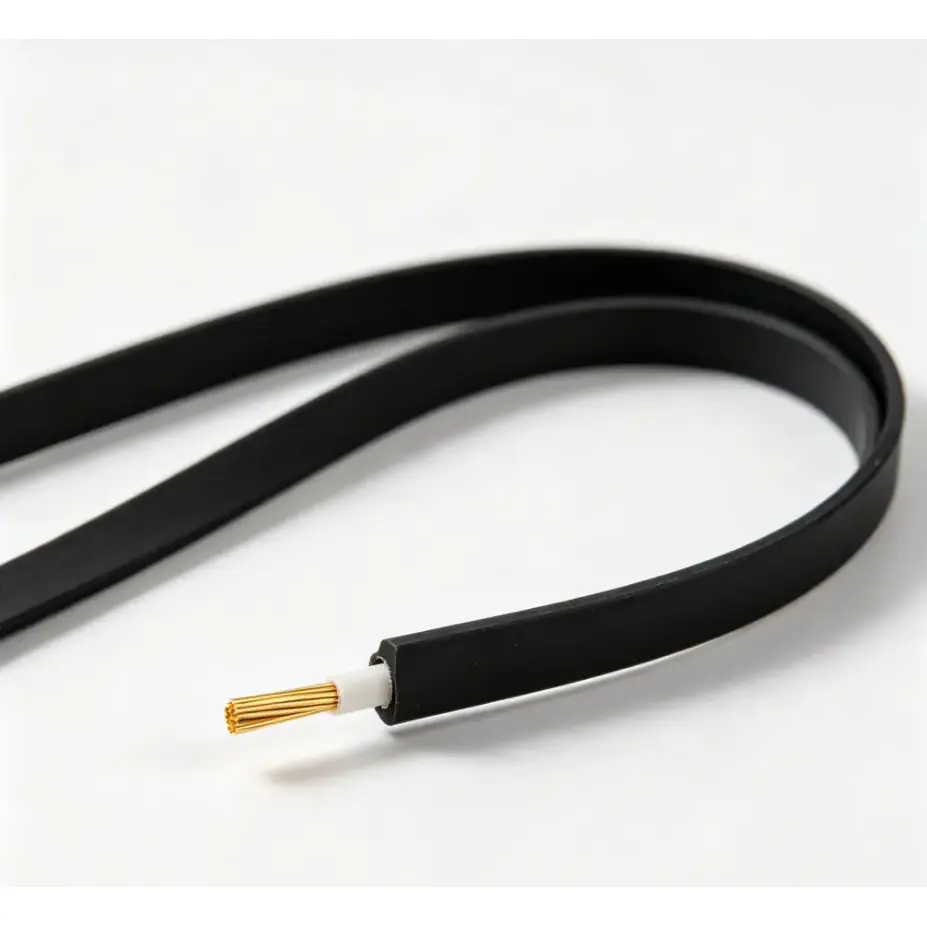

El cable de cobre plano aislado con PVC es un cable de construcción estándar nacional diseñado para aplicaciones de tendido fijo de bajo voltaje, adecuado para sistemas de distribución de energía de 300/500 V. Utiliza conductores de cobre de alta pureza con una construcción de núcleo paralelo no trenzado. Los conductores están recubiertos con aislamiento de PVC y una funda protectora exterior de PVC, formando una estructura de cable plano y compacto. Con buena conductividad eléctrica y protección de doble capa, se usa ampliamente para cableado de decoración residencial, proyectos de construcción comercial y conexiones eléctricas de equipos pequeños.
|
Sección nominal (mm²) |
Hilos de estructura del conductor/diámetro |
Espesor del aislamiento (mm) |
Espesor de la funda (mm) |
Dimensión exterior promedio (mm) |
Resistencia máxima del conductor a 20 ℃ (Ω/km) Cu |
|
2×0,75 |
1/0.97 |
0.6 |
0.9 |
4,4×6,9 |
24.5 |
|
2×1.0 |
1/1.12 |
0.6 |
0.9 |
4,6×7,2 |
18.1 |
|
2×1,5 |
1/1.36 |
0.7 |
0.9 |
5,0×8,1 |
12.1 |
|
2×2.5 |
1/1.75 |
0.8 |
1.0 |
5,8×9,5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6,3×10,4 |
4.61 |
|
2×4(B) |
7/0,84 |
0.8 |
1.0 |
6,6×11,0 |
4.61 |
|
2×6 |
1/2.70 |
0.8 |
1.1 |
7,0×11,6 |
3.08 |
|
2×6(B) |
7/1.03 |
0.8 |
1.1 |
7,3×12,4 |
3.08 |
|
2×10 |
7/1.35 |
1.0 |
1.2 |
8,7×15,0 |
1.83 |
|
3×0,75 |
1/0.97 |
0.6 |
0.9 |
4,4×9,3 |
24.5 |
|
3×1.0 |
1/1.12 |
0.6 |
0.9 |
4,6×9,8 |
18.1 |
|
3×1,5 |
1/1.36 |
0.7 |
0.9 |
5,0×11,1 |
12.1 |
|
3×2.5 |
1/1.75 |
0.8 |
1.0 |
5,8×13,1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6,3×14,5 |
4.61 |
|
3×4(B) |
7/0,84 |
0.8 |
1.0 |
6,6×15,4 |
4.61 |
|
3×6 |
1/2.70 |
0.8 |
1.1 |
7,0×16,2 |
3.08 |
|
3×6(B) |
7/1.03 |
0.8 |
1.1 |
7,3×17,3 |
3.08 |
|
3×10 |
7/1.35 |
1.0 |
1.2 |
8,7×21,1 |
1.83 |
Los cables planos de gama baja en el mercado pueden usar cobre mixto reciclado o conductores de tamaño insuficiente, lo que puede aumentar la resistencia, la caída de voltaje y la generación de calor bajo carga. Nuestro alambre de cobre plano aislado con PVC utiliza conductores de cobre libre de oxígeno de alta pureza y se fabrica de acuerdo con los estándares nacionales aplicables, con sección transversal del conductor y longitud de acabado controladas. La estructura conductora completa y uniforme admite una conductividad estable y un rendimiento de transporte de corriente cuando se selecciona la especificación correcta para la carga real.
Algunos productos de bajo costo utilizan PVC reciclado o materiales aislantes más delgados con menor resistencia mecánica, que pueden volverse quebradizos a bajas temperaturas o ablandarse con un calor excesivo. Este producto utiliza material de PVC virgen con una estructura de funda y aislamiento de doble capa, que proporciona resistencia a la flexión, el desgaste y los ciclos de temperatura normales. La construcción ayuda a proteger el cable durante la instalación empotrada en la pared y en conductos en condiciones de funcionamiento adecuadas.
Algunos cables planos comunes pueden tener conductores desplazados, espesores de aislamiento desiguales o torsiones causadas por procesos de producción inconsistentes. El producto utiliza moldeo por extrusión de un solo paso de alta precisión para mantener los conductores centrados y dispuestos en paralelo, con un espesor de aislamiento controlado y un perfil de acabado plano. Esta construcción ayuda a mantener una apariencia ordenada durante el tendido de paredes y otras instalaciones de cableado fijo.
Los cables planos comunes sin la especificación ignífuga requerida pueden continuar ardiendo cuando se exponen a una fuente de llama externa. Se puede suministrar una formulación de PVC retardante de llama para aplicaciones que requieren características adicionales de resistencia al fuego. Las versiones retardantes de llama aplicables están diseñadas para ayudar a limitar la quema continua después de la eliminación de la fuente de ignición, con el grado específico de comportamiento frente al fuego y los requisitos de prueba confirmados de acuerdo con la aplicación y los estándares del mercado de destino.
El alambre de cobre plano aislado con PVC se utiliza para iluminación de toda la casa, circuitos de enchufes, conexiones eléctricas de cocinas y baños y otros cableados residenciales. Su perfil plano es adecuado para instalación oculta en paredes, techos y pisos, lo que ayuda a mantener compacta la ruta del cableado donde el espacio de instalación es limitado.
El cable plano se puede utilizar para cableado fijo en edificios de oficinas, tiendas, hoteles y otros espacios comerciales, incluidos circuitos de iluminación, conexiones eléctricas de equipos y circuitos de visualización. Su construcción plana puede simplificar el enrutamiento en áreas donde se requiere una disposición de cableado compacta.
Es adecuado para conexiones eléctricas y cableado interno de lámparas de mesa, lámparas de pie, pequeños electrodomésticos y ciertos pequeños dispositivos de control industrial. La construcción flexible facilita el recorrido alrededor de equipos compactos y puntos de conexión.
El producto se puede utilizar en áreas interiores semiabiertas adecuadas, como balcones, escaleras y pasillos, donde el entorno de instalación se encuentre dentro de las condiciones especificadas. También se puede pasar a través de canales de cables y tuberías para cableado fijo de baja tensión.
La construcción plana y compacta puede resultar útil a la hora de actualizar el cableado en edificios antiguos donde el espacio de tendido disponible es limitado. Permite reemplazar o reorganizar los circuitos de bajo voltaje existentes manteniendo el diseño del cableado relativamente compacto.
El modelo común es BVVB, con una tensión nominal de 300/500V. La producción se realiza de acuerdo con las normas IEC y nacionales aplicables, con diferentes tamaños de conductores disponibles según la aplicación requerida.
Se puede proporcionar la documentación relevante de acuerdo con las especificaciones del producto y los requisitos del mercado de destino, incluidos registros de inspección de fábrica, documentación CE aplicable e informes de pruebas de terceros cuando estén disponibles. Los documentos de certificación y prueba requeridos deben confirmarse antes de realizar el pedido.
El aislamiento de PVC proporciona protección contra la humedad normal, el polvo y el desgaste mecánico en condiciones adecuadas de instalación en interiores. Se puede utilizar en áreas como cocinas y baños cuando el entorno real esté dentro de las especificaciones del producto. La versión estándar no está diseñada para una exposición prolongada a la luz solar directa del exterior.
Se puede discutir la personalización en cuanto a la longitud del cable terminado, el color del aislamiento y los requisitos de impresión. Es posible que haya especificaciones comunes disponibles para pedidos regulares, mientras que las especificaciones personalizadas requieren confirmación de la cantidad de producción, los materiales y el tiempo de entrega.
Las aplicaciones comunes incluyen cableado interior residencial, decoración de tiendas y comerciales, conexiones eléctricas de pequeños electrodomésticos, circuitos de iluminación y cableado fijo de bajo voltaje en pasillos y áreas interiores similares. Se debe seleccionar la especificación adecuada de acuerdo con los requisitos eléctricos locales y las condiciones de instalación.
El aislamiento utiliza material de PVC con propiedades ignífugas según la especificación del producto aplicable. También proporciona resistencia al envejecimiento normal y a los cambios de temperatura durante el servicio en interiores. Para aplicaciones que implican exposición prolongada a los rayos UV o requisitos específicos de resistencia al fuego, se debe confirmar el grado del material requerido antes de la producción.
