Cable de alimentación aislado XLPE de 8,7/15 kV

El cable de alimentación aislado XLPE de 8,7/15 kV de Qiancheng se utiliza en sistemas de distribución de energía de media tensión de clase 15 kV, incluidas nuevas instalaciones, actualizaciones de redes y proyectos de energía industrial. La gama de productos cubre opciones de conductores de cobre y aluminio, diferentes áreas de sección transversal y construcciones blindadas o no blindadas. Qiancheng mantiene registros internos de pruebas y producción para respaldar la inspección, la identificación de lotes y la trazabilidad del producto.

Características de construcción y producto

Aislamiento XLPE y rendimiento eléctrico

El aislamiento XLPE tiene una pérdida dieléctrica menor que el aislamiento de PVC convencional y se usa ampliamente en sistemas de cables de media tensión. Su estructura reticulada proporciona las características térmicas y eléctricas necesarias para un funcionamiento continuo al nivel de voltaje especificado. Los datos de producción suministrados especifican una tolerancia del espesor del aislamiento de ±0,05 mm, mientras que la tolerancia real y los requisitos de prueba deben verificarse con la especificación del producto aplicable.

Blindaje Metálico para Operación en Media Tensión

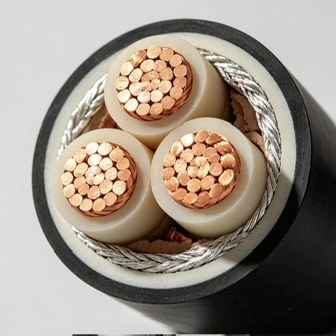

El cable incorpora una estructura de blindaje de cinta de cobre doble con una tasa de vuelta especificada de ≥25%. La pantalla metálica forma parte del sistema de control del campo eléctrico del cable y proporciona una ruta definida para la corriente relacionada con fallas según la construcción seleccionada. Las pruebas de descarga parcial y de tensión soportada pueden incluirse en la inspección del producto terminado de acuerdo con los requisitos técnicos aplicables.

Construcción opcional libre de halógenos y con bajo nivel de humo.

Se puede especificar una opción de cubierta libre de halógenos y con baja emisión de humos cuando los requisitos de resistencia al fuego del proyecto exigen una reducción de las emisiones de humo y gases corrosivos durante la combustión. Los datos técnicos suministrados indican una transmitancia de luz de ≥70% para la condición de prueba aplicable. Para proyectos con requisitos de aprobación de seguridad contra incendios específicos, la norma, el informe de prueba y la documentación requeridos deben confirmarse antes de la producción.

Opciones de conductores de cobre y aluminio

Las construcciones de conductores de cobre y aluminio permiten que el cable se adapte a diferentes requisitos eléctricos, de instalación y de costos del proyecto. El cobre proporciona una mayor conductividad eléctrica, mientras que el aluminio puede reducir el peso del conductor y puede considerarse cuando el peso del cable y la logística de instalación a larga distancia son importantes. La selección final debe tener en cuenta la ampacidad, la caída de voltaje, la longitud del cable, las condiciones de instalación y los requisitos de terminación.

Rango de áreas transversales

Las especificaciones enumeradas cubren una amplia gama de tamaños de conductores, y los datos suministrados incluyen construcciones de un solo núcleo y de tres núcleos. La disponibilidad, la longitud de producción y la configuración del conductor deben confirmarse de acuerdo con las especificaciones requeridas. Para pedidos de proyecto, en la consulta se debe indicar claramente el material del conductor, el área de la sección transversal, la disposición del núcleo, la construcción de la cubierta y la longitud del cable.

Opciones de instalación en exteriores y enterradas directamente

El cable se puede suministrar en construcciones para bandejas portacables, túneles, zanjas y aplicaciones enterradas directamente. Cuando se requiera protección mecánica adicional, se puede considerar una construcción blindada. El material de la cubierta, las condiciones del suelo, la exposición a los rayos UV, la humedad, el contacto químico y las cargas mecánicas externas deben revisarse juntos en lugar de seleccionar el cable únicamente según el voltaje nominal.

Inspección de producción y calidad.

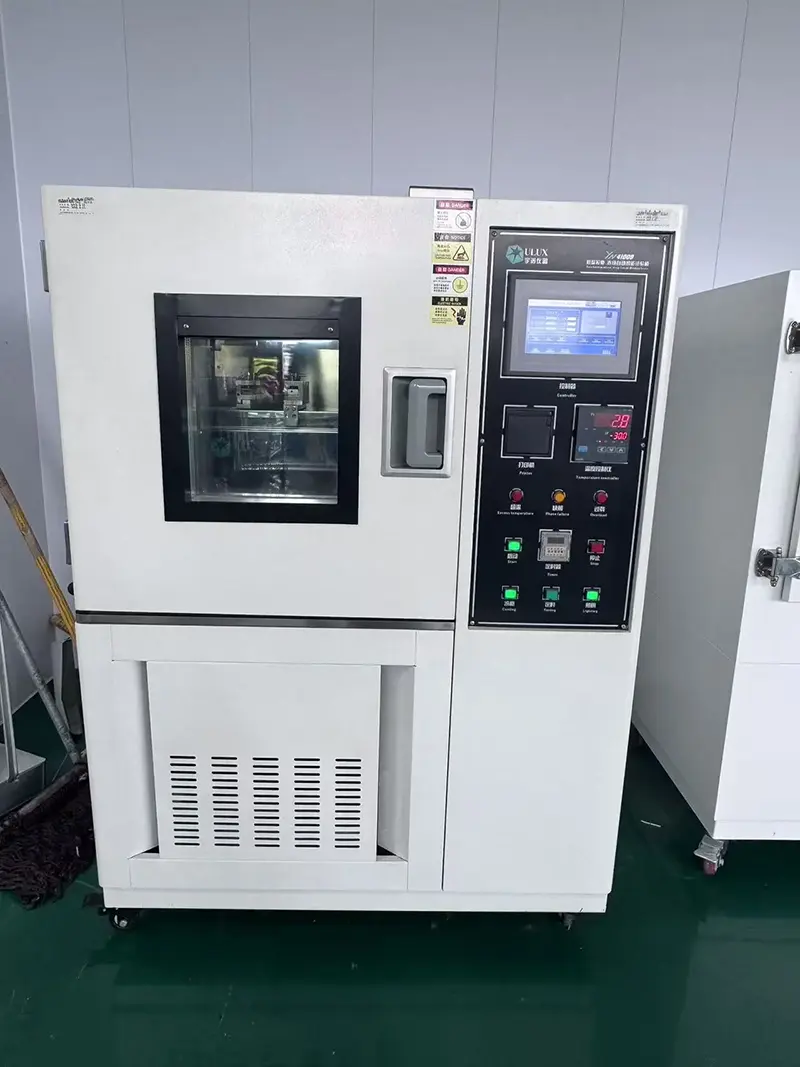

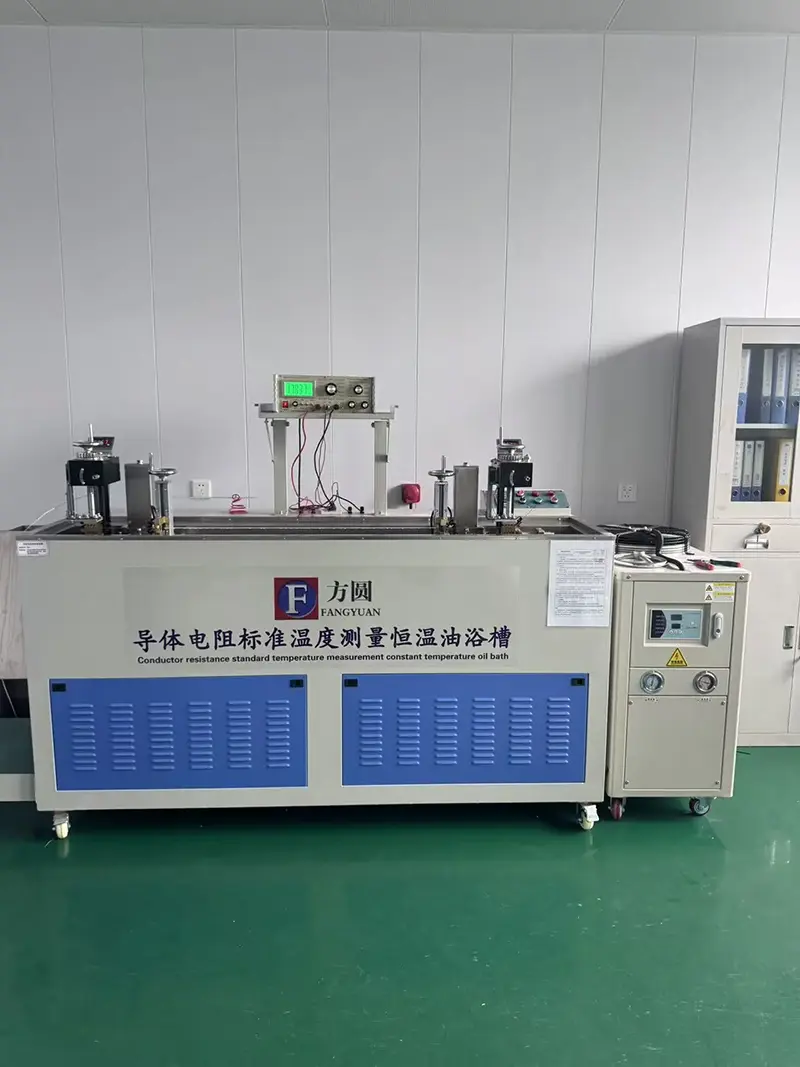

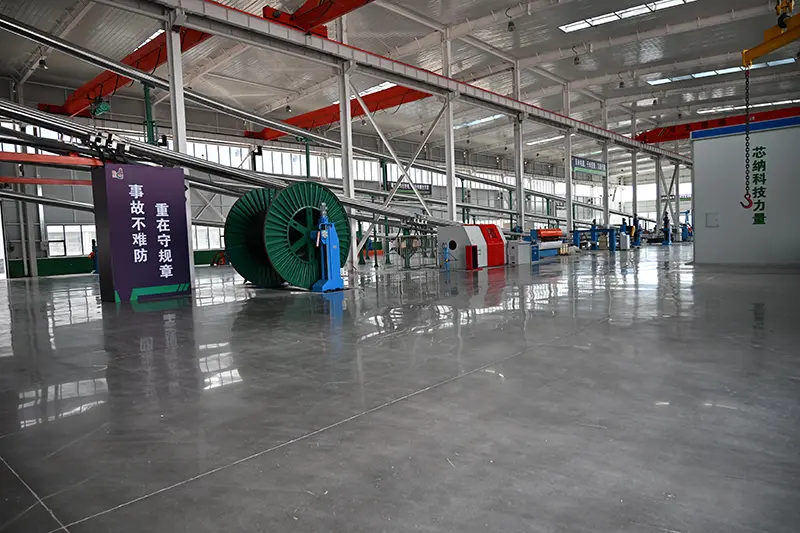

Qiancheng mantiene registros de producción y pruebas de productos de cable, y la inspección cubre los requisitos eléctricos y dimensionales relevantes de acuerdo con la especificación seleccionada. Dependiendo del pedido, la documentación de inspección puede incluir la resistencia del conductor, pruebas relacionadas con el aislamiento, resultados de resistencia a la tensión y otros registros de pruebas específicos. La identificación de lotes respalda la trazabilidad entre el cable terminado y su documentación de producción.

Especificaciones del producto y parámetros técnicos.

Consideraciones de ingeniería y selección

Aislamiento y confiabilidad eléctrica

La selección de cables de media tensión requiere atención a las condiciones de aislamiento, el control del campo eléctrico y los requisitos de prueba eléctrica aplicables al proyecto. El aislamiento XLPE y el sistema de blindaje metálico trabajan juntos como parte de la estructura de aislamiento del cable. Para instalaciones en áreas húmedas o expuestas a productos químicos, también se debe verificar el material de la cubierta y la resistencia ambiental en lugar de confiar únicamente en la clasificación de voltaje.

Requisitos de comportamiento frente al fuego

Para instalaciones de tránsito ferroviario, túneles subterráneos de servicios públicos, hospitales y otras infraestructuras cerradas, los requisitos de resistencia al fuego pueden afectar la elección de la construcción del revestimiento. Cuando se especifica un cable de baja emisión de humos y libre de halógenos, los estándares de prueba de humo, llamas y emisiones de gases requeridos deben confirmarse con las especificaciones del proyecto antes de realizar el pedido.

Selección de conductores para las condiciones del proyecto.

Las versiones de cobre y aluminio deben compararse utilizando parámetros eléctricos y de instalación reales. Los factores importantes incluyen la resistencia del conductor, la corriente permitida, la caída de voltaje, el peso del cable, la longitud de la ruta, el método de terminación y el costo de instalación. Los valores de ampacidad en la tabla técnica deben usarse junto con las condiciones reales de instalación del proyecto porque la corriente permitida depende de la instalación y de factores ambientales.

Consistencia de muestras, producción e inspección

Para la adquisición del proyecto, la especificación de la muestra debe coincidir con la especificación de producción final en material del conductor, área de sección transversal, configuración del núcleo, aislamiento, cubierta y voltaje nominal. Los registros de inspección de lotes proporcionan una referencia práctica para comparar los productos terminados con los requisitos técnicos acordados antes del envío.

Documentación para Exportación y Aceptación de Proyecto

Para proyectos en el extranjero, los documentos técnicos requeridos deben identificarse antes de la producción. Dependiendo del contrato y los requisitos del destino, el paquete de documentos puede incluir especificaciones del producto, informes de prueba, registros de inspección y certificados requeridos por el proyecto o las regulaciones aplicables. Se puede preparar documentación en chino e inglés cuando así lo requiera el pedido.

Métodos de colocación

Métodos de colocación y notas de construcción.

El cable de alimentación aislado XLPE de 8,7/15 kV de Qiancheng se puede instalar en bandejas de cables, túneles de cables, zanjas de cables y conductos según la construcción seleccionada. Se puede considerar el entierro directo cuando el suelo y las condiciones mecánicas sean apropiadas; La construcción blindada se utiliza generalmente cuando se requiere protección mecánica adicional.

Durante la instalación, se debe mantener el radio de curvatura mínimo especificado y se debe proteger el cable de bordes afilados y fuerzas de tracción excesivas. Cuando la temperatura ambiente es inferior a 0 ℃, los requisitos de instalación suministrados exigen un precalentamiento del cable por encima de 5 ℃ antes de colocarlo. Los cables de CA unipolares no deben instalarse por separado en conductos de acero porque el calentamiento por corrientes parásitas inducidas puede afectar el funcionamiento del cable.

Escenarios de aplicación

Distribución de Energía Industrial y Minera

Las aplicaciones comunes incluyen la distribución de energía de media tensión en minas, plantas químicas y grandes instalaciones industriales. La construcción final debe seleccionarse según la carga, la ruta de instalación, la exposición ambiental y el nivel requerido de protección mecánica.

Transporte urbano e infraestructura de servicios públicos.

Las redes de distribución de media tensión en instalaciones de tránsito ferroviario y túneles subterráneos de servicios públicos pueden requerir consideraciones adicionales sobre el comportamiento ante incendios. Cuando las especificaciones del proyecto requieran reducción de humo y materiales libres de halógenos, se puede especificar la construcción de cubierta correspondiente.

Redes de servicios públicos y subestaciones

El cable se puede aplicar a circuitos de distribución y transmisión de media tensión asociados con nuevas subestaciones, renovación de redes y distribución de energía regional. El tamaño del conductor y el método de instalación deben coincidir con la carga calculada y las condiciones de la ruta.

Edificios públicos y comerciales

Los hospitales, complejos comerciales y otros edificios grandes pueden utilizar sistemas de cables de media tensión para la distribución de energía interna o entrante. La resistencia al fuego, el espacio para el tendido, la protección mecánica y el acceso para mantenimiento deben considerarse conjuntamente al determinar la construcción del cable.

Preguntas frecuentes

P1: ¿Qué hace el blindaje doble de cinta de cobre en un cable de media tensión?

R: El blindaje de cinta de cobre forma parte del sistema de control del campo eléctrico y de puesta a tierra. La especificación suministrada proporciona una tasa de traslapo del blindaje de ≥25%, mientras que las pruebas de descarga parcial y resistencia a la tensión se pueden utilizar para verificar la condición eléctrica del cable terminado de acuerdo con los requisitos aplicables.

P2: ¿Por qué se utiliza XLPE en lugar del aislamiento de PVC convencional para esta clase de voltaje?

R: El XLPE tiene características eléctricas y térmicas que lo hacen ampliamente utilizado en cables eléctricos de media tensión, incluida una menor pérdida dieléctrica y resistencia al envejecimiento del árbol de agua. El rendimiento real del aislamiento debe evaluarse junto con la construcción del cable, los resultados de las pruebas y las condiciones de instalación.

P3: ¿Cuándo se debe considerar una versión de baja emisión de humos y libre de halógenos?

R: Se puede considerar cuando las especificaciones del proyecto ponen especial énfasis en la generación de humo, el contenido de halógenos o los productos de combustión corrosivos. Esto es común en infraestructuras cerradas o densamente ocupadas. Antes de realizar el pedido, se debe confirmar la norma de resistencia al fuego aplicable y la documentación de prueba requerida.

P4: ¿Se puede instalar el cable en minas húmedas o plantas químicas?

R: Se puede considerar para estos entornos cuando la cubierta seleccionada y la construcción del cable coincidan con las condiciones reales. Durante la selección se deben revisar la humedad, la exposición química, la temperatura, las condiciones del suelo y las cargas mecánicas. La presencia de aislamiento XLPE por sí sola no determina si un cable es apropiado para cada entorno industrial.

P5: ¿Cuándo se requiere una construcción blindada?

R: Generalmente se considera la construcción blindada cuando el cable puede experimentar fuerzas mecánicas adicionales, particularmente en instalaciones enterradas directamente. Para bandejas portacables, túneles y zanjas protegidas, una construcción no blindada puede ser adecuada cuando las condiciones de instalación proporcionen suficiente protección mecánica.

P6: ¿Qué tamaños y configuraciones de conductores están disponibles?

R: La tabla técnica suministrada cubre múltiples configuraciones de un solo núcleo y de tres núcleos con diferentes tamaños de conductores de cobre y aluminio. El material del conductor requerido, el área de la sección transversal, el número de núcleos y la longitud del cable deben confirmarse con el cálculo de carga del proyecto y el método de instalación.

P7: ¿Cómo se deben seleccionar los conductores de cobre y aluminio?

R: El cobre y el aluminio deben compararse según la capacidad de carga de corriente, la resistencia del conductor, la caída de voltaje, el peso del cable, la longitud de la ruta, los requisitos de terminación y las condiciones de instalación. Las clasificaciones actuales en la tabla son valores de referencia para las condiciones de instalación indicadas y no deben tratarse como valores universales para todos los proyectos.

P8: ¿Qué se debe verificar antes de la instalación enterrada directamente?

R: Verifique la construcción del cable, los requisitos de armadura, las condiciones del suelo, la ruta de enterramiento, la protección mecánica, el radio de curvatura y la temperatura de instalación aplicable. Se deben retirar los objetos punzantes de la ruta del cable y la instalación debe seguir los procedimientos de manipulación y prueba especificados en el proyecto. Para cables de CA unipolares, también se debe revisar la disposición dentro de los conductos metálicos para evitar un calentamiento inducido excesivo.

Al solicitar una cotización, proporcione el voltaje nominal, el material del conductor, el área de la sección transversal, la configuración del núcleo, la longitud del cable, el método de instalación y el entorno de aplicación. Esta información permite comparar la construcción del cable y la documentación técnica con los requisitos reales del proyecto.
