El cable de alimentación aislado XLPE de 26/35 kV de Qiancheng es la opción preferida para las adquisiciones de ingeniería. Presenta calidad estable, cumplimiento total y alta confiabilidad. Se aplica ampliamente para la construcción de nuevas construcciones de redes eléctricas principales de 35 kV, así como para la renovación y mejora de líneas de suministro de energía existentes.
|
Área de sección transversal nominal del conductor (mm²) |
Espesor del aislamiento (mm) |
Espesor de la funda (mm) |
Diámetro exterior aproximado del cable (mm) |
Resistencia CC del conductor de Cu (Ω/km) |
Resistencia CC del conductor de Al (Ω/km) |
Voltaje de prueba (kV/5min) |
Ampacidad del Cu en el aire (A) |
Ampacidad del Al en el aire (A) |
Ampacidad de Cu en suelo enterrado directamente (A) |
Ampacidad de Al en suelo enterrado directamente (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Radio de curvatura
Radio de curvatura permitido para cable unipolar: 20 (d+D) ±5%
Radio de curvatura permitido para cable multipolar: 15 (d+D) ±5%
D = Diámetro exterior real del cable (mm)
d = Diámetro real del conductor (mm)
Temperatura de colocación
El precalentamiento es obligatorio si la instalación se realiza por debajo de 0 ℃.
Diferencia de altura de colocación
No hay restricción en la diferencia de altura vertical para el tendido de cables.

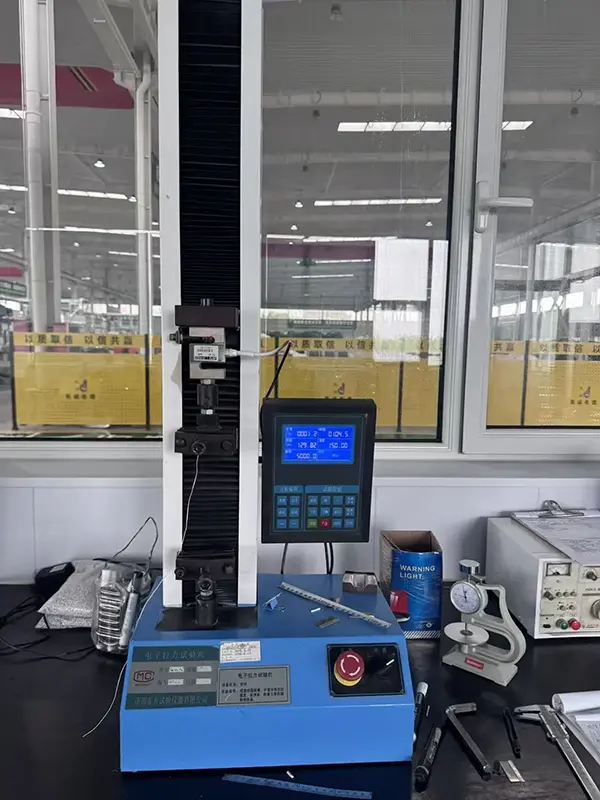

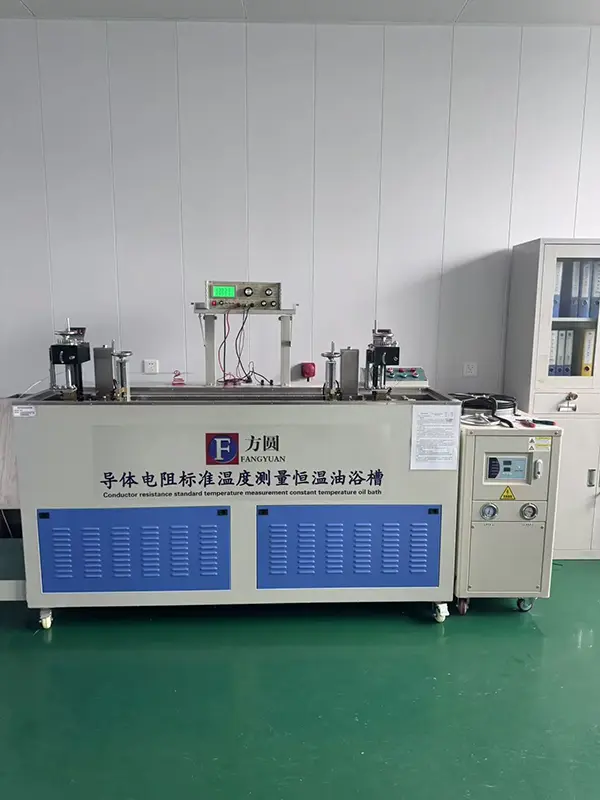

Todos los cables de alimentación aislados XLPE de 26/35 kV de Qiancheng completan pruebas completas antes de la entrega. Todos los resultados de las pruebas de laboratorio cumplen con estándares estables, eliminando riesgos ocultos de falla del aislamiento y cortocircuito durante el funcionamiento a largo plazo.
Las versiones retardantes de llama frenan eficazmente la propagación longitudinal de la llama. Para los tipos de baja emisión de humos y libres de halógenos, la transmitancia de luz durante la combustión supera el 75 % sin humos de haluros tóxicos ni corrosivos. Múltiples proyectos de túneles urbanos subterráneos de servicios públicos han pasado la aceptación de supervisión de incendios de una sola vez con este cable.

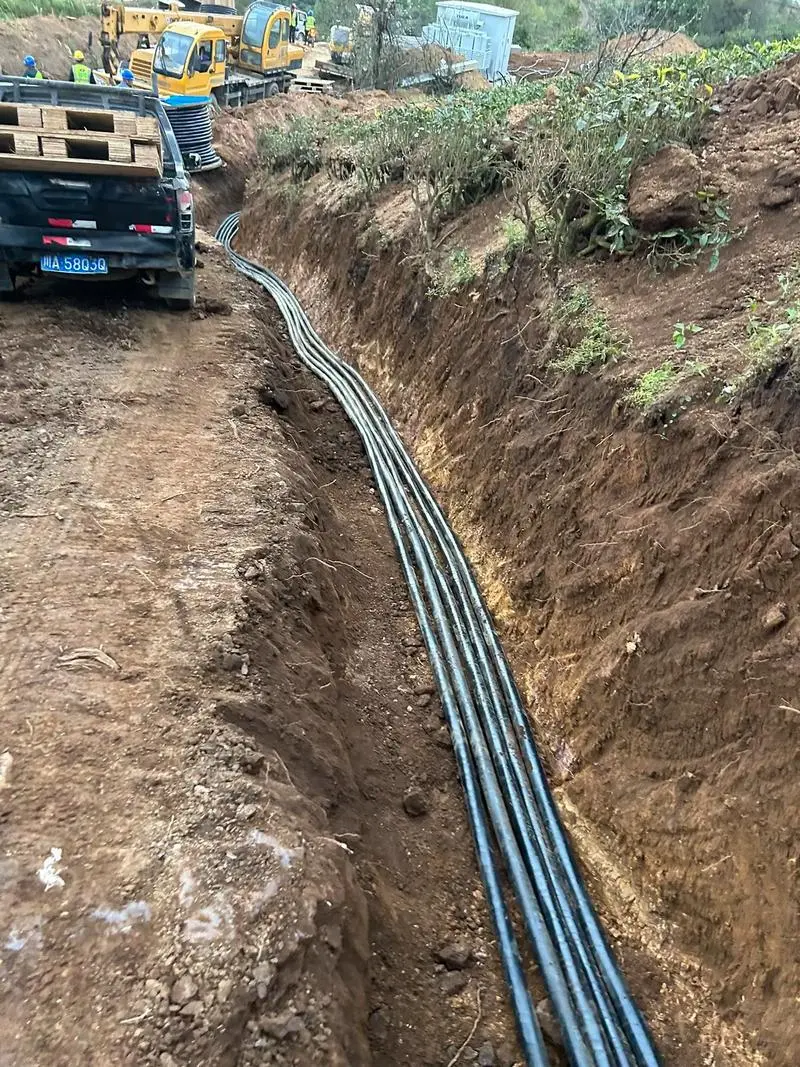

La estructura blindada resiste aplastamientos y rayones causados por la fuerza externa de la excavación. La funda exterior adopta material PVC/PE resistente a la intemperie. Para instalación al aire libre y enterrada directamente, proporciona resistencia contra la radiación UV y la corrosión ácido-álcali del suelo, lo que reduce la frecuencia de inspección y mantenimiento en el sitio.

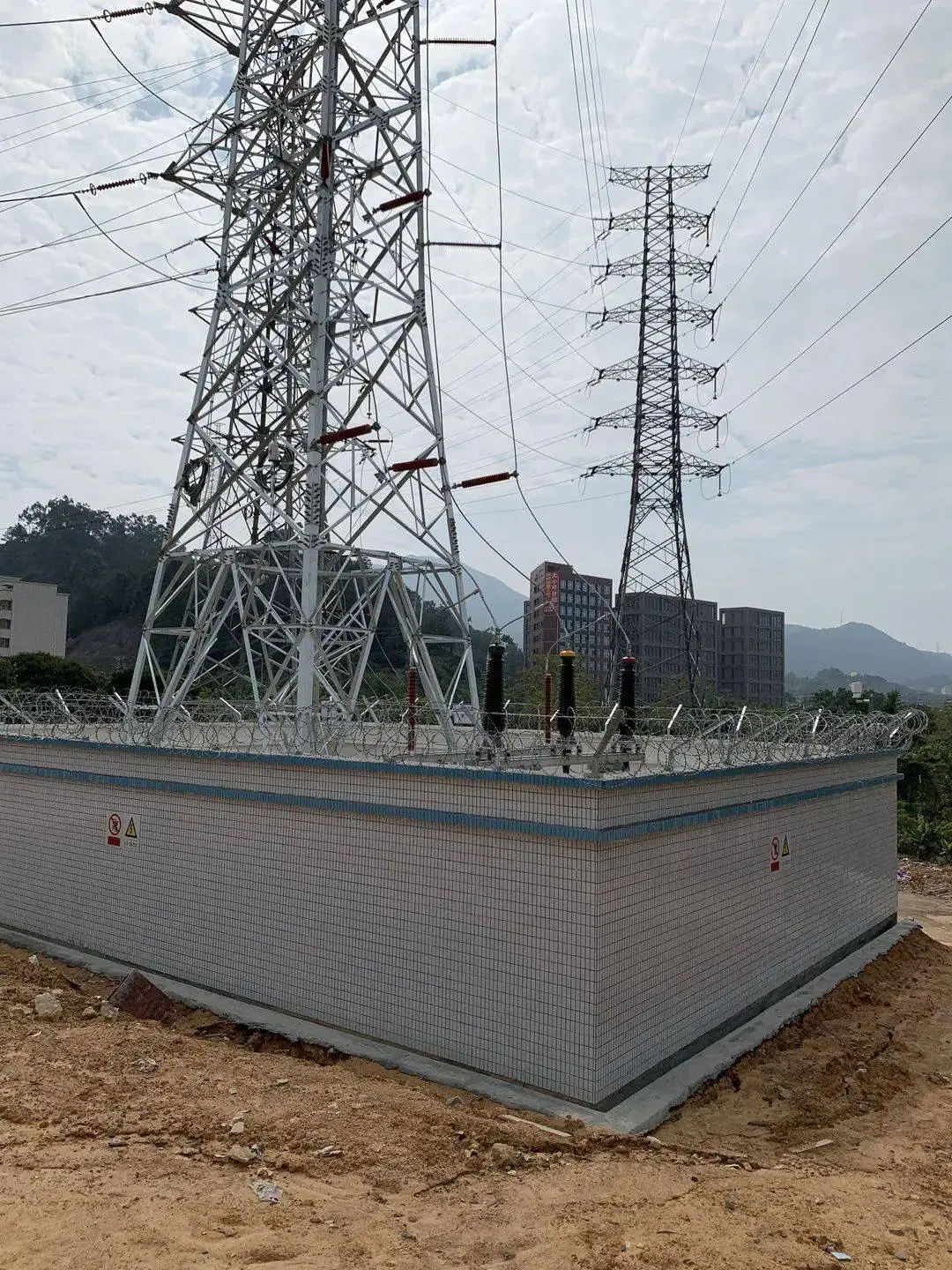

Sector de nuevas energías: Cables principales de transmisión dentro de subestaciones elevadoras de 35 kV para proyectos de energía eólica y fotovoltaica.
Red eléctrica municipal: Conexión en red de subestaciones urbanas de 35 kV y modernización de líneas antiguas de alta tensión.
Plantas industriales: líneas de suministro de energía dedicadas de alto voltaje para bases metalúrgicas, químicas y mineras a gran escala.
Infraestructura municipal: distribución de energía para espacios confinados, como túneles subterráneos de servicios públicos integrales, tránsito ferroviario y parques industriales centrales de gran escala.
R: No existe ninguna limitación específica sobre la diferencia de altura de tendido vertical para este cable. Se puede considerar para instalaciones con cambios de elevación importantes, incluidos pozos, taludes y sitios montañosos, siempre que la construcción seleccionada cumpla con los requisitos del proyecto.
R: La versión de baja emisión de humos y libre de halógenos produce menos humo durante la combustión y no libera vapores corrosivos que contienen halógenos. Su visibilidad óptica y sus características de bajo nivel de humo pueden resultar ventajosas en áreas cerradas, como túneles subterráneos de servicios públicos, donde los requisitos contra incendios y humo son más exigentes.
R: La construcción blindada proporciona protección mecánica adicional contra aplastamientos, impactos y daños durante la excavación. Dependiendo del material de cubierta seleccionado, el cable también puede proporcionar resistencia a la exposición a los rayos UV y a las condiciones ácido-álcalis del suelo, lo que lo hace adecuado para instalaciones al aire libre y enterradas directamente donde estas condiciones están presentes.
R: Los cables terminados se someten a las pruebas eléctricas pertinentes especificadas para los requisitos del producto y del proyecto. Los elementos de prueba pueden incluir aislamiento y rendimiento de resistencia al voltaje, lo que ayuda a verificar la condición eléctrica del cable antes del envío y la instalación.
R: Las aplicaciones típicas incluyen circuitos principales de transmisión de energía dentro de subestaciones elevadoras de 35 kV para proyectos de energía eólica y fotovoltaica. El cable también se puede considerar para redes de subestaciones urbanas, renovación de líneas de alto voltaje y circuitos de suministro de energía dedicados para instalaciones mineras y químicas.
R: No se recomienda la colocación directa cuando la temperatura ambiente es inferior a 0 ℃. Cuando sea inevitable la instalación a baja temperatura, el cable debe precalentarse de acuerdo con los requisitos de instalación aplicables para reducir el riesgo de grietas o daños mecánicos al aislamiento y la cubierta.
R: El cable se puede utilizar para la distribución de energía en entornos de ingeniería cerrados, como túneles subterráneos de servicios públicos, instalaciones de tránsito ferroviario y grandes parques industriales. La construcción de cable adecuada debe seleccionarse de acuerdo con los requisitos ambientales, de instalación y de resistencia al fuego del proyecto.
