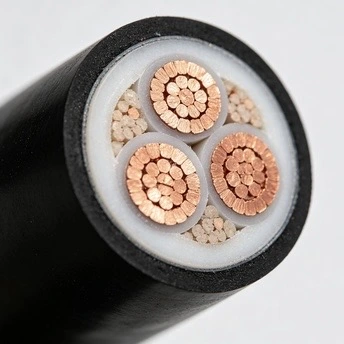

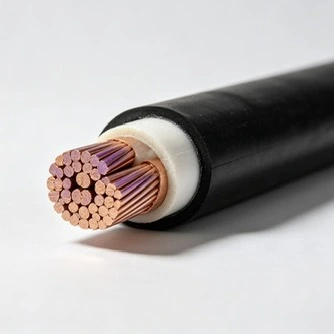

El cable de alimentación de bajo voltaje Qiancheng Copper XLPE LSZH está diseñado para la distribución de energía de bajo voltaje en edificios e infraestructuras donde se especifica una construcción de cable libre de halógenos y humo reducido. Se puede utilizar en instalaciones de metro, hospitales, edificios de oficinas, túneles de servicios públicos y otras áreas cerradas, con tamaños de conductores seleccionados según la carga requerida, el método de instalación y las especificaciones del proyecto.
|
Sección nominal del conductor (mm²) |
Número mínimo de cables conductores |
Diámetro exterior del conductor (mm) |
Espesor nominal del aislamiento XLPE (mm) |
Diámetro exterior aproximado del aislamiento (mm) |
Máx. Resistencia del conductor a 20 ℃ Cobre (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
El cable de alimentación de bajo voltaje de cobre XLPE LSZH utiliza aislamiento XLPE para la separación eléctrica entre el conductor y los componentes del cable circundante. XLPE proporciona una temperatura de funcionamiento normal más alta que el aislamiento de PVC convencional y se selecciona comúnmente cuando se requiere rendimiento térmico, estabilidad del aislamiento y confiabilidad eléctrica a largo plazo. Los límites operativos reales deben seguir el estándar de cable aplicable y las especificaciones del proyecto.
La construcción LSZH está destinada a instalaciones en las que es necesario controlar la generación de humo y los productos de combustión que contienen halógenos. La densidad del humo y el gas ácido halógeno son características de rendimiento independientes y deben verificarse con las normas de prueba aplicables y los requisitos del proyecto. IEC 61034 cubre la medición de emisiones de humo, mientras que IEC 60754-1 especifica un método para determinar el contenido de gases ácidos halógenos.
El cable utiliza conductores de cobre para la transmisión de energía de bajo voltaje. La resistencia del conductor es un parámetro importante para evaluar la caída de voltaje y las pérdidas operativas, mientras que la sección transversal del conductor debe seleccionarse de acuerdo con la capacidad de carga de corriente, las condiciones de instalación, la temperatura ambiente, el agrupamiento y la caída de voltaje permitida.
Los tamaños de conductores disponibles en la tabla técnica cubren pequeños requisitos de control y circuitos derivados, así como aplicaciones más grandes de distribución de energía de bajo voltaje. La selección final debe considerar la carga conectada, la longitud del circuito, el método de instalación, las condiciones de cortocircuito y los requisitos eléctricos locales aplicables en lugar de solo la sección transversal del conductor.

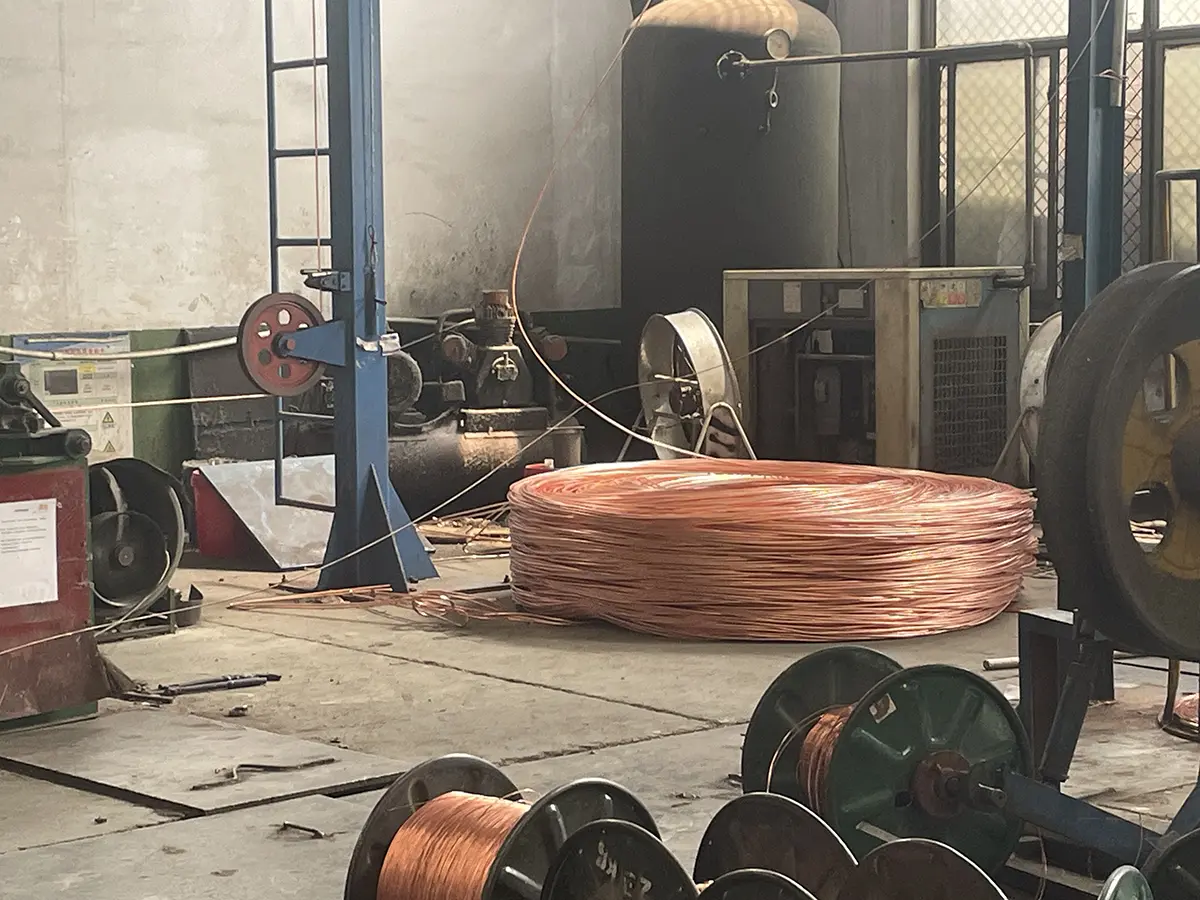

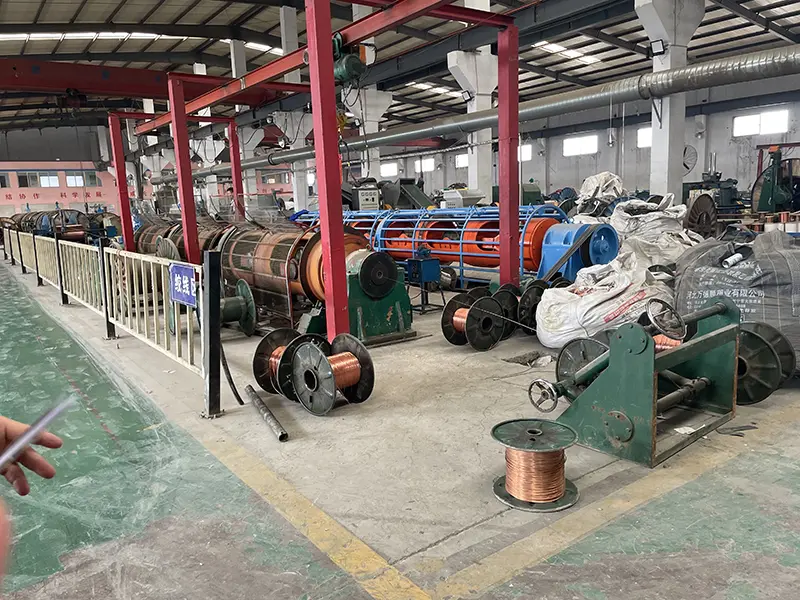

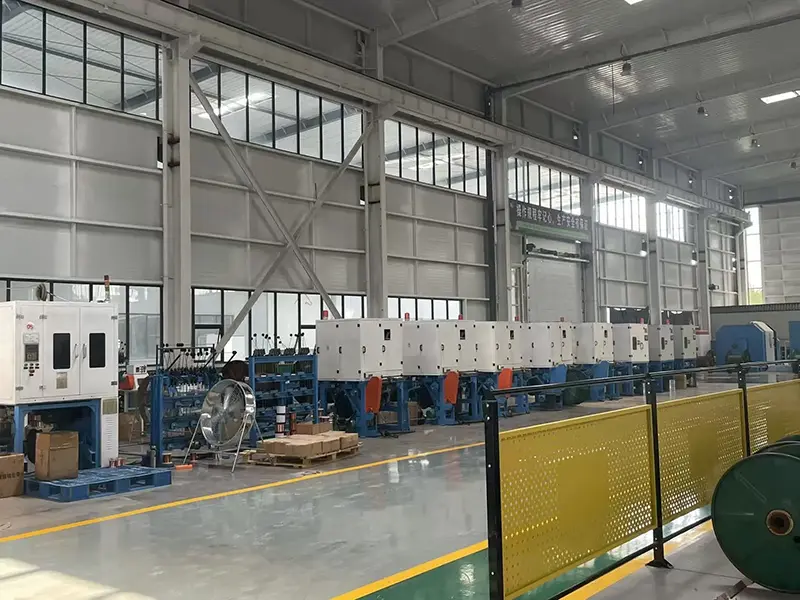

Qiancheng opera sus propias instalaciones de producción con equipos de prueba y extrusión de cables para la fabricación y el control de calidad de rutina. Los registros de producción, la inspección de materias primas y los resultados de pruebas eléctricas o relacionadas con la combustión se pueden mantener de acuerdo con los requisitos de documentación del proyecto. Para proyectos que requieren verificación adicional, se pueden organizar visitas a la fábrica y muestreos de terceros sujetos a las condiciones del proyecto.
El material del conductor, el compuesto aislante, el material de la funda, las dimensiones del conductor y el espesor del aislamiento se controlan durante la producción de acuerdo con las especificaciones aplicables. Las comprobaciones dimensionales y las pruebas eléctricas proporcionan puntos de control prácticos antes de que el cable terminado se libere para su entrega.
Se puede utilizar documentación a nivel de lote para conectar el cable terminado con sus registros de producción e inspección. Cuando la documentación del proyecto requiera identificación del carrete, informes de prueba o registros de materiales, la información requerida se puede preparar con el envío.
Para proyectos de exportación e infraestructura con requisitos de control de calidad independientes, se puede coordinar la inspección o el muestreo de terceros antes del envío. El alcance de la inspección se puede definir de acuerdo con las especificaciones de compra, el estándar aplicable y los requisitos de aceptación.
Cuando se especifican pruebas IEC 60332, la construcción del cable relevante se puede evaluar para determinar la propagación de llamas de acuerdo con la parte aplicable de la serie IEC 60332. El nivel de prueba exacto debe confirmarse con las especificaciones del proyecto porque diferentes construcciones de cables y disposiciones de instalación pueden requerir diferentes métodos de prueba.
El rendimiento con niveles bajos de humo es particularmente relevante en áreas cerradas donde el humo puede afectar la visibilidad, la evacuación y el acceso de los servicios de bomberos. IEC 61034 proporciona métodos de prueba para medir la densidad del humo en condiciones de combustión definidas, por lo que la documentación del proyecto debe identificar el método de prueba requerido y el nivel de aceptación en lugar de confiar únicamente en el término "bajo humo".
Para proyectos que especifican materiales libres de halógenos, los requisitos relevantes de prueba de materiales y construcción del cable deben confirmarse antes de la producción. IEC 60754-1 aborda la determinación del gas ácido halógeno que se desprende de los materiales del cable durante la combustión, proporcionando un punto de verificación separado de la propagación de la llama y las pruebas de densidad del humo.
El cable de alimentación de bajo voltaje de cobre XLPE LSZH se puede especificar para circuitos de distribución de bajo voltaje en estaciones de metro, edificios de tránsito ferroviario, plataformas, áreas de servicio y otras infraestructuras cerradas donde los documentos del proyecto requieren una construcción de cable libre de halógenos y con bajo contenido de humo.
Las aplicaciones pueden incluir circuitos de distribución de energía que dan servicio a salas, áreas operativas, departamentos de emergencia, áreas públicas e instalaciones de apoyo. La selección del cable debe seguir el diseño eléctrico, las especificaciones de seguridad contra incendios y los requisitos de instalación del edificio.
El cable es adecuado para distribución de bajo voltaje en edificios de oficinas, centros comerciales, escuelas, instalaciones de exhibición y otros edificios públicos donde los requisitos de humo y productos de combustión son parte de las especificaciones eléctricas.
Las aplicaciones típicas incluyen áreas de estacionamiento subterráneo, túneles de servicios públicos, salas de equipos y otras infraestructuras de servicios cerradas. El diseño de la instalación debe tener en cuenta la agrupación de cables, la disipación de calor, la protección mecánica y el acceso para mantenimiento.
Los aeropuertos, instalaciones ferroviarias, salas de comunicaciones y otros edificios técnicos pueden prescribir construcciones de cables LSZH para determinados circuitos de baja tensión. El tipo de cable final debe coincidir con la función del circuito y los requisitos de resistencia al fuego del proyecto.
El dimensionamiento del cable debe comenzar con la corriente de diseño y luego compararse con el método de instalación, las condiciones ambientales, la agrupación de conductores y la temperatura permitida. La resistencia del conductor tabulada también se puede utilizar como parte de los cálculos de pérdidas y caídas de voltaje.
Para conductos, bandejas u otras instalaciones cerradas, se deben considerar el espacio disponible, el radio de curvatura, la disipación de calor y las condiciones de extracción antes de realizar el pedido. Los tramos de cables largos pueden requerir una revisión adicional de la caída de voltaje y la tensión de la instalación.
Las instalaciones interiores, subterráneas y parcialmente expuestas pueden tener diferentes requisitos de humedad, protección mecánica, temperatura y exposición química. Por lo tanto, la construcción del cable debe compararse con el entorno de instalación real en lugar de seleccionarse únicamente por el voltaje y el tamaño del conductor.
Para pedidos de infraestructura y exportación, los documentos de adquisición pueden incluir hojas de datos técnicos, registros de pruebas de rutina, informes de inspección, información de embalaje e identificación de carretes. Proporcionar estos requisitos antes de la producción ayuda a alinear la fabricación y la inspección con el proceso de aceptación del proyecto.
Para la revisión de las especificaciones, los clientes pueden proporcionar el voltaje nominal, el tamaño del conductor, la longitud del cable requerida, el método de instalación, la carga esperada y el estándar del proyecto. Qiancheng puede utilizar estos detalles para confirmar la construcción adecuada del cable de alimentación de bajo voltaje XLPE LSZH de cobre y preparar la documentación técnica correspondiente.
Para pedidos de proyectos, también es útil confirmar los niveles de prueba requeridos de retardante de llama, emisión de humo y libre de halógenos antes de la producción. Cuando se apliquen inspecciones de terceros o requisitos específicos de documentación y marcado de carretes, estos se pueden incluir en el acuerdo técnico y en las especificaciones de compra.
R: La construcción del cable LSZH está diseñada para limitar la generación de humo y productos de combustión que contienen halógenos cuando se cumplen los materiales y requisitos de prueba especificados. El cable de PVC convencional utiliza un sistema de polímero que contiene halógenos. La elección correcta depende de las especificaciones de seguridad contra incendios y de las normas aplicables a la instalación.
R: XLPE proporciona aislamiento eléctrico con una capacidad de temperatura de funcionamiento normal más alta que el aislamiento de PVC convencional. Se utiliza comúnmente cuando se requiere un rendimiento de aislamiento estable y resistencia térmica. La temperatura de funcionamiento permitida debe confirmarse a partir de la especificación del cable aplicable.
R: Los factores principales incluyen la corriente de diseño, el método de instalación, la temperatura ambiente, la agrupación de cables, la longitud del circuito, la caída de voltaje y las condiciones de cortocircuito. El tamaño del conductor debe determinarse a partir del diseño eléctrico completo y no solo a partir de la clasificación actual.
R: Se puede considerar para estas aplicaciones donde la especificación del proyecto requiere un cable de cobre de bajo voltaje con aislamiento XLPE y construcción LSZH. Los niveles de prueba requeridos de llama, humo y libre de halógenos deben confirmarse con el estándar del proyecto aplicable antes de realizar el pedido.
R: Dependiendo de los requisitos del pedido, la documentación puede incluir especificaciones técnicas, registros de inspección o prueba, identificación del carrete, información de embalaje y otros documentos de calidad acordados. La inspección de terceros también se puede coordinar cuando lo requiera el proyecto.
R: Sí. Las visitas a la fábrica y el muestreo o inspección de terceros se pueden coordinar de acuerdo con el pedido y el plan de inspección. El alcance de la inspección debe acordarse de antemano para que los registros de producción, las muestras y los elementos de prueba requeridos estén disponibles.
R: La información útil incluye el tamaño del conductor, la cantidad de núcleos, la longitud requerida del cable, el nivel de voltaje, el método de instalación, el destino, el estándar aplicable y cualquier requisito específico sobre llamas, humo o ausencia de halógenos. Si la especificación final aún no está fijada, la aplicación del proyecto y la carga eléctrica se pueden proporcionar para una revisión técnica inicial.
