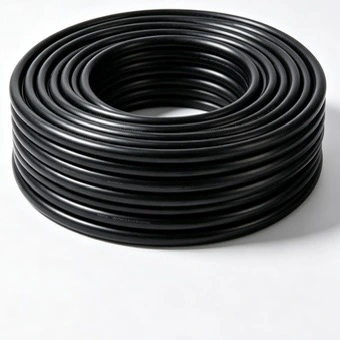

El cable de alimentación de bajo voltaje resistente al fuego de PVC de aluminio Qiancheng está diseñado para la distribución de energía de bajo voltaje donde se requiere un rendimiento retardante de llama y resistente al fuego. La construcción del conductor de aluminio se puede especificar para servicios de construcción, circuitos de energía de emergencia, instalaciones industriales y otros proyectos donde el peso del conductor, las condiciones de instalación y los requisitos de resistencia al fuego deben considerarse en conjunto.
|
Área de sección transversal nominal del conductor (mm²) |
Espesor del aislamiento (mm) |
Espesor de la funda (mm) |
Diámetro exterior aproximado del cable (mm) |
Resistencia CC del conductor de Al (Ω/km) |
Voltaje de prueba (kV/5min) |
Ampacidad-Al en el aire (A) |
Ampacidad-Al en suelo enterrado directamente (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
El cable utiliza un conductor de aluminio para la transmisión de energía de bajo voltaje. La construcción de aluminio puede reducir el peso del conductor en comparación con el cobre en un área de sección transversal equivalente, pero la selección del conductor también debe considerar la resistencia, la corriente permitida, la caída de voltaje, el método de conexión y las condiciones de instalación. Los valores de la tabla técnica proporcionan el punto de partida para la selección de cables a nivel de proyecto.
La construcción resistente al fuego está destinada a ayudar a mantener la continuidad del circuito bajo condiciones específicas de prueba de fuego. El nivel de resistencia al fuego requerido debe confirmarse a partir de la norma de producto aplicable y la especificación del proyecto. La resistencia al fuego y el retardo de llama son características de rendimiento diferentes y deben evaluarse utilizando los requisitos de prueba correspondientes.
En la construcción indicada se utiliza PVC retardante de llama para el aislamiento y la cubierta exterior. Su función es limitar la propagación de la llama en las condiciones de prueba especificadas. El nivel de rendimiento real debe verificarse mediante el informe de prueba del producto correspondiente en lugar de inferirse únicamente del nombre del material.
El espesor del aislamiento y de la funda aumenta con el área de la sección transversal del conductor según la especificación del producto. Estas dimensiones afectan el diámetro total del cable, el espacio de instalación y los requisitos de protección mecánica, por lo que el tamaño final del cable debe compararse con la disposición de bandeja, conducto o zanja disponible.
Qiancheng fabrica el cable mediante procesamiento de conductores, aplicación de capas resistentes al fuego, extrusión de aislamiento y extrusión de revestimiento. La inspección de producción puede incluir la resistencia del conductor, comprobaciones dimensionales, rendimiento del aislamiento y pruebas relevantes de comportamiento frente al fuego de acuerdo con las especificaciones acordadas.
Los materiales conductores y aislantes entrantes se verifican con los requisitos de producción aplicables antes del procesamiento. La resistencia del conductor de aluminio y la consistencia dimensional son puntos importantes de control de calidad porque afectan directamente el rendimiento eléctrico y la conformidad del cable terminado.
Durante la producción se controlan el procesamiento del conductor, la aplicación de la capa resistente al fuego y los parámetros de extrusión. El espesor del aislamiento y de la funda se compara con las especificaciones del producto para reducir la variación dimensional entre lotes de producción.
Los registros de producción e inspección se pueden asociar con la identificación del carrete y del lote de cable correspondiente. Para pedidos de ingeniería, los documentos de inspección requeridos, los registros de prueba y la información del carrete se pueden acordar antes de la producción para respaldar la presentación y aceptación del proyecto.
Se pueden organizar inspecciones de fábrica de terceros, muestreos o pruebas presenciadas cuando lo requieran las especificaciones de compra. El alcance de la inspección debe confirmarse con anticipación para que las muestras, los equipos de prueba y los registros de producción relevantes estén disponibles.
La construcción resistente al fuego está destinada a circuitos donde la función eléctrica continua durante una exposición al fuego definida es parte del requisito del proyecto. La duración requerida de la prueba, la temperatura de la llama, las condiciones mecánicas y los criterios de integridad del circuito deben confirmarse a partir de la norma aplicable y la especificación del proyecto.
El rendimiento retardante de llama se refiere a la limitación de la propagación de la llama a lo largo del cable en condiciones de prueba definidas. IEC 60332 cubre pruebas de cables eléctricos y de fibra óptica en condiciones de incendio, incluidos métodos de propagación vertical de llamas para cables individuales y disposiciones de cables agrupados.
Para proyectos con requisitos de aceptación de seguridad contra incendios, el informe de prueba aplicable debe identificar la construcción del cable probado, el tamaño del conductor, el método de prueba y el resultado. Esto es más útil para la revisión técnica que basarse únicamente en descripciones generales como resistente al fuego o retardante de llama.
Para los cables de bajo voltaje necesarios para mantener la integridad del circuito durante un incendio, IEC 60331 proporciona métodos de prueba en condiciones de incendio definidas. Se aplican diferentes partes de la norma según el diámetro del cable y la disposición de la prueba, por lo que el método de prueba exacto debe adaptarse a la construcción del cable y a los requisitos del proyecto.

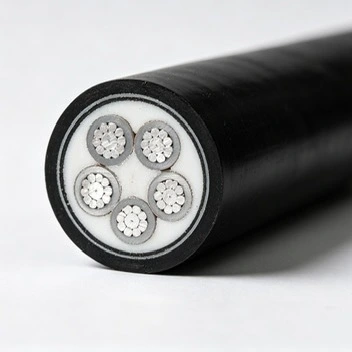

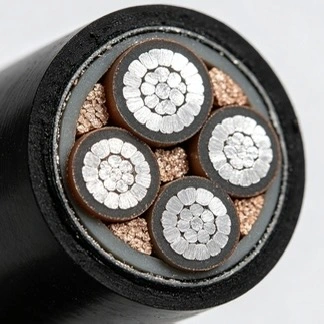

La construcción del cable combina un conductor de aluminio, una capa resistente al fuego, aislamiento y cubierta exterior. Cada capa realiza una función diferente, por lo que la selección debe considerar la construcción completa en lugar del material conductor solo.
El conductor proporciona el camino eléctrico para el circuito de bajo voltaje. El área de la sección transversal debe seleccionarse según la corriente de diseño, la caída de voltaje permitida, las condiciones de instalación y los requisitos eléctricos aplicables.
La capa resistente al fuego proporciona protección térmica alrededor del conductor durante la exposición al fuego especificada. Su rendimiento se evalúa mediante la prueba de resistencia al fuego aplicable en lugar de mediante datos de temperatura de funcionamiento normal.
El aislamiento separa el conductor energizado de otros componentes conductores o externos. El espesor uniforme del aislamiento es importante para la integridad eléctrica y la consistencia dimensional durante la producción.
La funda exterior proporciona protección contra el entorno de instalación externo y contribuye al rendimiento retardante de llama del cable. Cuando se requiera instalación al aire libre, el material de la cubierta y la resistencia ambiental deben confirmarse con las condiciones de exposición reales.
El cable de alimentación de bajo voltaje resistente al fuego de PVC y aluminio FR se puede especificar para circuitos seleccionados de bajo voltaje en hospitales, escuelas, centros comerciales, edificios de oficinas y otras instalaciones públicas donde se aplican requisitos de resistencia al fuego. Los circuitos típicos pueden incluir energía de emergencia, equipos relacionados con incendios y otras cargas designadas de bajo voltaje.
Las plantas industriales y las instalaciones de producción pueden utilizar cables de baja tensión resistentes al fuego para determinados circuitos de energía esenciales o de emergencia. El tamaño del cable debe determinarse a partir de la carga del equipo, la corriente de arranque, la disposición de la instalación y los límites de caída de voltaje requeridos.
El cable puede considerarse para proyectos de renovación y distribución de bajo voltaje donde los conductores de aluminio son adecuados para el diseño eléctrico y los requisitos de resistencia al fuego especificados. La instalación puede incluir bandejas de cables, zanjas u otros sistemas de enrutamiento protegidos según el proyecto.
Las rutas de cables subterráneos requieren consideración de humedad, daños mecánicos, corrosión, drenaje y acceso para mantenimiento. El enterramiento directo solo debe usarse cuando la construcción del cable y las especificaciones del proyecto lo permitan, y se debe aplicar protección adicional cuando las condiciones del sitio lo requieran.
Antes de la instalación en bandeja o vertical, los ingenieros deben verificar el peso del cable, los requisitos de flexión, el espacio entre soportes, la disipación de calor y la cantidad de circuitos instalados juntos. Los conductores de aluminio pueden ser útiles cuando el peso del cable es una consideración importante en la instalación, pero el tamaño eléctrico sigue siendo el principal factor de selección.
El área de la sección transversal debe seleccionarse de acuerdo con la corriente de diseño y verificarse contra la caída de voltaje permitida, las condiciones de instalación, la temperatura ambiente y la agrupación de cables. Los valores de ampacidad en la tabla deben interpretarse junto con las condiciones reales de instalación del proyecto en lugar de usarse como valores de campo universales.
La resistencia al fuego y el retardo de llama deben especificarse por separado en la documentación de compra. Si un proyecto requiere la operación continua del circuito durante un incendio, se debe indicar claramente el método de prueba de integridad al fuego requerido y la duración. Si el proyecto sólo requiere limitación de la propagación de la llama, se debe identificar la prueba ignífuga aplicable.
Las instalaciones interiores, exteriores, subterráneas y en bandejas portacables pueden imponer diferentes requisitos a la cubierta exterior y al sistema de instalación de soporte. Para proyectos que involucran humedad, exposición química, luz solar intensa o alto riesgo mecánico, se deben revisar las condiciones de instalación antes de finalizar la construcción del cable.
Para pedidos de exportación e infraestructura, la especificación de compra puede definir la resistencia del conductor, las dimensiones del aislamiento, el voltaje de prueba, las pruebas de resistencia al fuego, el alcance de la inspección y los requisitos de documentación. Acordar estos elementos antes de la producción ayuda a evitar diferencias entre los documentos de adquisición y los criterios de aceptación final.
Para una cotización o revisión técnica, los clientes pueden proporcionar el voltaje nominal, la sección transversal del conductor, la longitud del cable requerida, el método de instalación, la aplicación del proyecto y el estándar aplicable. Qiancheng puede revisar estos detalles y confirmar la construcción adecuada del cable de alimentación de bajo voltaje resistente al fuego de aluminio PVC FR junto con los documentos técnicos requeridos.
Para proyectos que involucran circuitos resistentes al fuego, también es útil especificar el método de prueba de integridad al fuego requerido, el nivel de prueba retardante de llama, los requisitos de resistencia del conductor y el procedimiento de inspección antes de la producción. Esta información permite a los equipos de fabricación y control de calidad trabajar según una especificación técnica definida.
Cuando corresponda al proyecto, Qiancheng puede proporcionar documentación relacionada con los sistemas de gestión de calidad, medio ambiente y seguridad y salud ocupacional, incluidos los certificados ISO9001, ISO14001 e ISO45001.
Las licencias de producción y los documentos de calificación específicos del producto se pueden proporcionar según el producto, el mercado de destino y los requisitos del proyecto. Los clientes deben confirmar los certificados exactos requeridos para la aceptación del proyecto o la reglamentación local antes de realizar el pedido.
Se pueden proporcionar informes de pruebas de resistencia al fuego y retardantes de llama de acuerdo con la construcción probada y el método de prueba aplicable. Para la revisión técnica, el informe debe compararse con la construcción del cable solicitado, el tamaño del conductor y el nivel de rendimiento requerido.
Para pedidos en el extranjero, los documentos técnicos pueden incluir especificaciones en inglés, registros de inspección, documentos de aceptación de fábrica, información de embalaje y registros de trazabilidad de lotes cuando se incluyen en el acuerdo de compra.
R: Abordan diferentes características de comportamiento ante el fuego. Un cable retardante de llama está diseñado para limitar la propagación de la llama en condiciones de prueba definidas, mientras que un cable resistente al fuego está diseñado para mantener la integridad del circuito durante un período específico bajo las condiciones de prueba de fuego aplicables. El desempeño requerido debe indicarse en las especificaciones del proyecto.
R: El aluminio puede reducir el peso del conductor en comparación con el cobre con la misma sección transversal nominal. Por lo tanto, se puede considerar para proyectos donde el peso del cable, el manejo de la instalación y el costo del material son factores importantes. El tamaño del conductor aún debe seleccionarse de acuerdo con la capacidad actual, la caída de voltaje y los requisitos eléctricos aplicables.
R: La selección debe considerar la corriente de diseño, el método de instalación, la temperatura ambiente, la agrupación de cables, la longitud del circuito, la caída de voltaje y las condiciones de cortocircuito. Los valores de ampacidad en la tabla proporcionan datos de referencia, pero la selección final debe compararse con la disposición de instalación real.
R: Se puede considerar para circuitos de baja tensión donde el proyecto requiera la correspondiente construcción resistente al fuego. Para bombas contra incendios, iluminación de emergencia u otros equipos de seguridad humana, antes de seleccionar el cable se debe confirmar la duración requerida de la integridad del circuito y la norma local o del proyecto aplicable.
R: El uso en exteriores depende de la construcción de la cubierta, la exposición ambiental y el método de instalación. Cuando el cable esté expuesto a la luz solar prolongada, humedad, productos químicos o daños mecánicos, el proyecto debe especificar el sistema de instalación y protección ambiental requerido.
R: El enterramiento directo solo debe usarse cuando lo permitan las especificaciones del cable y el diseño del proyecto. Antes de seleccionar el entierro directo se deben evaluar la humedad del suelo, la corrosión, la protección mecánica, el drenaje y las condiciones de servicio esperadas. Es posible que se requieran conductos u otras medidas de protección en entornos exigentes.
R: Sí. La inspección de fábrica, el muestreo y las pruebas presenciadas se pueden organizar de acuerdo con el plan de inspección acordado. Los elementos de prueba requeridos, el método de muestreo, la documentación y los criterios de aceptación deben confirmarse antes de la producción.
R: La información útil incluye el tamaño del conductor, la longitud del cable, el nivel de voltaje, el método de instalación, la aplicación, el país de destino, la norma aplicable y el nivel de resistencia al fuego requerido. Si la especificación del cable no ha sido finalizada, se pueden proporcionar la carga del proyecto y las condiciones de instalación para una revisión técnica inicial.
