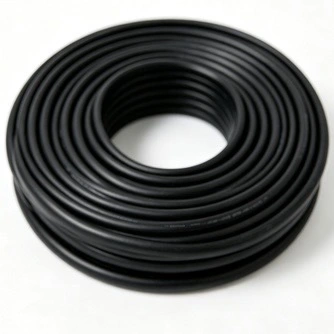

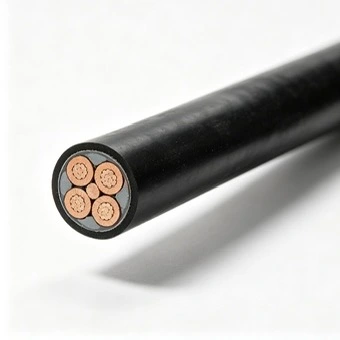

El cable de alimentación de bajo voltaje resistente al fuego de PVC y cobre es una construcción de cable de bajo voltaje que incorpora conductores de cobre, aislamiento y cubierta de PVC y una capa de mica resistente al fuego. Está destinado a circuitos donde se requiere continuidad de energía durante una condición de incendio específica, incluidos sistemas de energía de emergencia, protección contra incendios y otros sistemas eléctricos relacionados con la seguridad. Qiancheng fabrica el cable con procesos controlados de prueba de conductores, aislamiento, resistencia al fuego y productos terminados.
|
Sección nominal (mm²) |
Número mínimo de hilos conductores. |
Diámetro exterior del conductor (mm) |
Espesor nominal del aislamiento de PVC/mm |
Diámetro exterior aproximado del aislamiento/mm |
Resistencia máxima del conductor a 20 ℃ (Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Las varillas de cobre electrolítico de alta pureza se estiran hasta alcanzar el diámetro del conductor requerido mediante un equipo de trefilado de matrices múltiples. El recocido continuo se utiliza para aliviar la tensión interna y mantener las propiedades mecánicas requeridas. La resistencia del conductor se verifica durante la producción con respecto a los requisitos eléctricos especificados.
En construcciones multifilares, los alambres de cobre individuales se disponen y se trenzan según la estructura conductora especificada. El proceso controla la longitud del tendido y la geometría del conductor mientras mantiene la flexibilidad requerida para la instalación del cable.
La capa resistente al fuego se forma envolviendo cinta de mica alrededor del conductor o núcleo del cable según la construcción especificada. La superposición y la cobertura se controlan durante la producción para que la capa resistente al fuego permanezca continua alrededor de la sección protegida.
Alrededor del conductor se extruye un aislamiento de PVC retardante de llama. Las dimensiones y la concentricidad del aislamiento se monitorean durante la producción para mantener el espesor especificado y reducir la tensión eléctrica localizada causada por una excentricidad excesiva.
Un probador de chispas en línea verifica la integridad del aislamiento durante la extrusión. Cuando se detecta un defecto de aislamiento, se puede identificar la posición afectada para su inspección y acción correctiva antes de la siguiente etapa de producción.
En construcciones de varios conductores, los conductores aislados se cablean entre sí con los materiales de relleno especificados. El proceso mantiene la geometría del cable prevista y proporciona una base consistente para la cubierta exterior.
Según la construcción del cable seleccionada, se extruye PVC ignífugo como cubierta exterior. La identificación del producto se puede marcar en la funda, incluido el modelo relevante y la información de especificaciones requerida para la instalación e inspección.
Los cables terminados se verifican de acuerdo con las especificaciones técnicas aplicables. La inspección puede incluir pruebas de resistencia al fuego, pruebas de tensión soportada de frecuencia industrial, medición de la resistencia del aislamiento, resistencia del conductor y pruebas de flexión a baja temperatura cuando sea necesario.

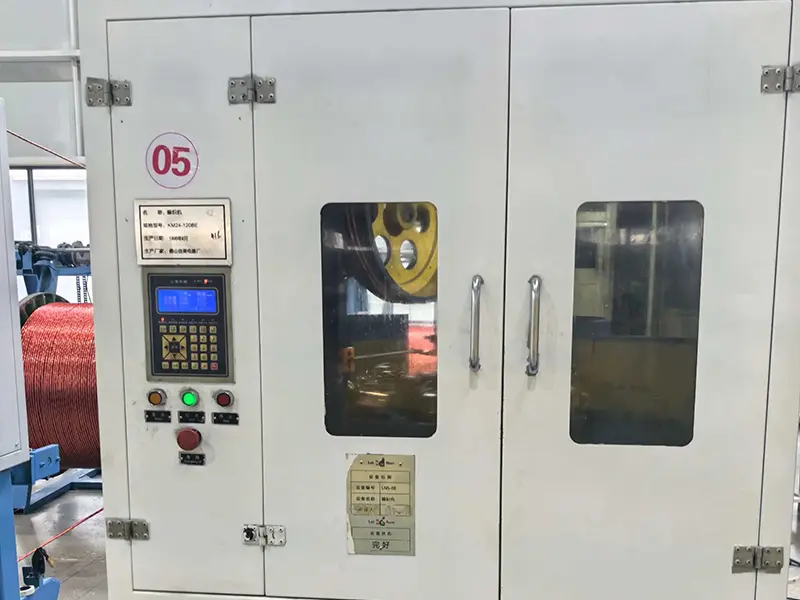

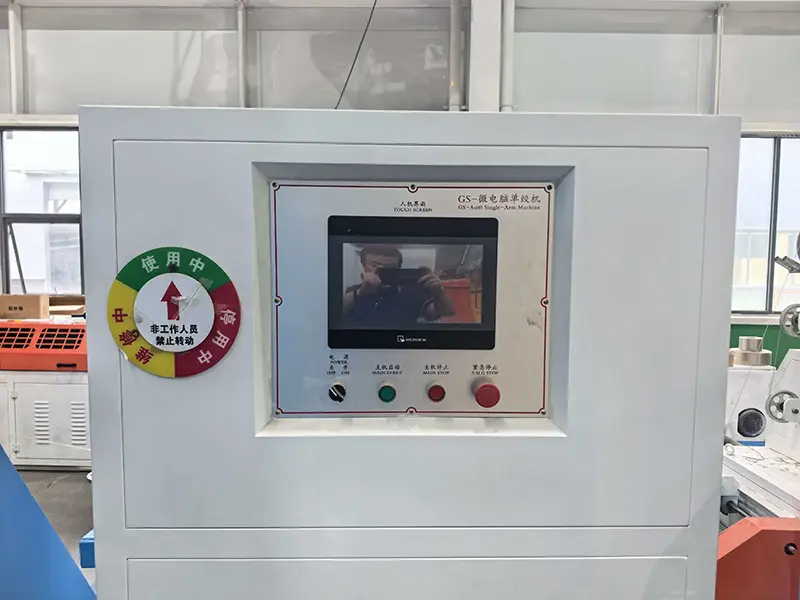

El equipo de producción de cables de Qiancheng incluye trenzadoras simples, trenzadoras transversales de seis discos, trenzadoras controladas por microcomputadoras, máquinas envolvedoras de alta velocidad, líneas de extrusión de revestimiento y aislamiento de PVC, equipos de cableado, equipos integrados de marcado y extrusión, y sistemas automáticos de bobinado y recogida.
Los materiales entrantes, como varillas de cobre sin oxígeno, cintas de mica resistentes al fuego y compuestos de PVC retardantes de llama, se pueden inspeccionar antes de entrar en producción. Los registros de inspección de materiales proporcionan una referencia para la posterior trazabilidad de lotes y control de procesos.
Los parámetros clave del proceso incluyen la superposición de la cinta de mica, el espesor del aislamiento, las dimensiones del conductor y las condiciones de extrusión. La inspección de patrulla se lleva a cabo durante la producción para identificar desviaciones dimensionales o de proceso antes de que el cable llegue a la etapa de producto terminado.

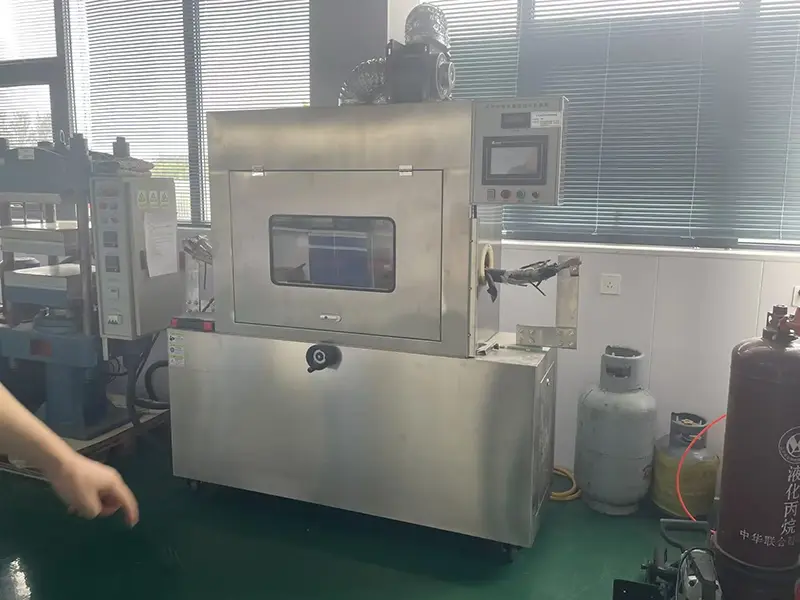

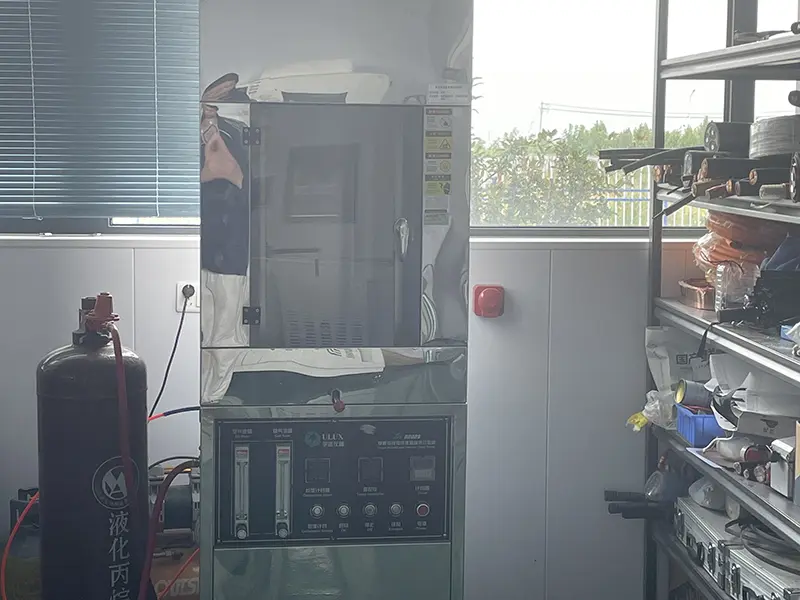

Para la construcción resistente al fuego aplicable, las pruebas de exposición al fuego se pueden realizar bajo las condiciones de prueba especificadas. La información de producción proporcionada hace referencia a una prueba de fuego a 750 ℃ con una duración de 90 minutos según GB/T 19216. El método de prueba real, la construcción de la muestra y los criterios de aceptación deben confirmarse con la norma aplicable y la especificación del producto.
La inspección eléctrica puede incluir pruebas de tensión soportada de frecuencia industrial, medición de la resistencia de aislamiento y resistencia de CC del conductor. Los datos suministrados especifican una prueba de tensión soportada de frecuencia industrial de 3,5 kV durante 5 minutos y una resistencia de aislamiento de ≥100 MΩ/km para la especificación del producto aplicable.
Dependiendo de la especificación del producto, la evaluación ambiental puede incluir pruebas de flexión a baja temperatura, intemperismo UV y corrosión ácido-álcali. La temperatura de prueba aplicable, la duración y los criterios de aceptación deben confirmarse de acuerdo con los requisitos del pedido.
Antes del envío, se puede comprobar la apariencia de los cables terminados, el marcado del producto, la construcción del cable y la información del carrete. Se pueden suministrar registros de inspección de fábrica y otros documentos técnicos requeridos de acuerdo con el pedido y los requisitos del proyecto.
La capa de mica resistente al fuego forma una barrera aislante alrededor del conductor bajo exposición a altas temperaturas. Combinada con el aislamiento y la funda de PVC retardante de llama, la construcción está destinada a mantener la integridad del circuito durante la duración especificada de la prueba en lugar de simplemente limitar la propagación de la llama.
El cable de alimentación de bajo voltaje resistente al fuego de PVC y cobre presenta un espesor de capa de aislamiento uniforme y no excéntrico. Todos los cables terminados pasan la prueba de tensión soportada por inmersión en agua, lo que elimina los riesgos de fugas eléctricas y cortocircuitos en ambientes subterráneos húmedos. En comparación con los cables no estándar fabricados con materiales reciclados, la tasa de averías se reduce en un 98 %.
La construcción del cable combina conductores de cobre, material ignífugo de mica y aislamiento y funda de PVC retardante de llama. Durante la instalación, el cable debe protegerse contra tirones excesivos, bordes afilados y daños a la capa resistente al fuego. Se deben seleccionar accesorios de unión resistentes al fuego adecuados cuando lo requiera el diseño de la instalación.
Qiancheng Cable fabrica productos de cables de alimentación y control en sus instalaciones de producción en Hengshui, Hebei. De acuerdo con el pedido, se puede proporcionar inspección de fábrica, documentación técnica e información del producto específica del proyecto. Para proyectos en el extranjero, los certificados, informes de prueba y documentación requeridos deben confirmarse antes de la producción para que los documentos suministrados coincidan con el destino y los requisitos del proyecto.
El cable se puede considerar para circuitos de bajo voltaje donde mantener la continuidad eléctrica durante una condición de incendio específica es parte del requisito del proyecto, incluida la iluminación de emergencia, la alarma contra incendios y otros sistemas relacionados con la seguridad.
Los hospitales, escuelas, edificios comerciales y otras instalaciones públicas pueden especificar construcciones de cables resistentes al fuego para circuitos seleccionados de emergencia y protección contra incendios. La duración requerida del incendio y el estándar de prueba deben confirmarse a partir de las especificaciones del proyecto.
El producto se puede utilizar en bandejas de cables, zanjas y otros sistemas de enrutamiento protegidos donde la construcción del cable y las condiciones de instalación sean compatibles. El tendido de cables debe proporcionar una protección adecuada contra daños mecánicos y flexiones excesivas.
Las plantas industriales, las instalaciones de infraestructura y otros sistemas de distribución de bajo voltaje pueden requerir circuitos resistentes al fuego para equipos críticos. El tamaño del conductor, la configuración del núcleo, el método de instalación y los requisitos de resistencia al fuego deben confirmarse antes de la especificación.
R: Un cable retardante de llama limita principalmente la propagación de la llama, mientras que una construcción resistente al fuego incorpora una capa resistente al fuego destinada a mantener la integridad del circuito durante un período específico bajo condiciones definidas de prueba de fuego. La duración del incendio aplicable y la temperatura de prueba dependen de la especificación y el estándar del producto.
R: El conductor está hecho de cobre. La información de producción suministrada especifica varilla de cobre electrolítico de alta pureza como material de partida, seguido de trefilado y recocido. La resistencia CC del conductor se compara con los requisitos técnicos aplicables.
R: Dependiendo de la construcción especificada, las pruebas pueden incluir resistencia al fuego, voltaje soportado de frecuencia industrial, resistencia de aislamiento, resistencia del conductor y flexión a baja temperatura. El informe de prueba requerido y los documentos de inspección se pueden confirmar al realizar el pedido.
R: Se pueden preparar documentos técnicos en inglés de acuerdo con los requisitos del proyecto y del pedido. El certificado requerido, el informe de prueba y la lista de documentos de inspección deben confirmarse con anticipación porque los requisitos de documentación varían según el destino, el proyecto y la norma aplicable.
R: La longitud y las especificaciones del cable se pueden discutir según el pedido. Al solicitar una cotización se debe proporcionar la sección transversal del conductor requerida, la construcción, la cantidad, la longitud del carrete, el marcado y otros detalles técnicos.
R: Los entornos de instalación típicos incluyen bandejas de cables, zanjas para cables y otros sistemas de enrutamiento protegidos de bajo voltaje. Puede considerarse para energía de emergencia, protección contra incendios y circuitos críticos de bajo voltaje en edificios públicos, infraestructura e instalaciones industriales, sujeto a los requisitos del proyecto.
R: Las visitas a la fábrica y la inspección de terceros se pueden discutir de acuerdo con el proyecto y el acuerdo de inspección. Si se requiere muestreo o pruebas independientes, el método de muestreo, el alcance de la inspección y el estándar de prueba aplicable deben acordarse antes del envío.
R: Proporcione la sección transversal del conductor, la configuración del núcleo, la longitud del cable, el voltaje nominal, el método de instalación, los requisitos de resistencia al fuego y el destino requeridos. Si el proyecto requiere estándares, certificados o informes de prueba específicos, incluya esos requisitos con la consulta para que el producto y la documentación puedan verificarse juntos.
Para una cotización de proyecto, proporcionar las especificaciones del cable, la duración requerida de resistencia al fuego, el método de instalación y los requisitos de documentación en la etapa de consulta ayuda a Qiancheng a confirmar el alcance apropiado de construcción e inspección.
