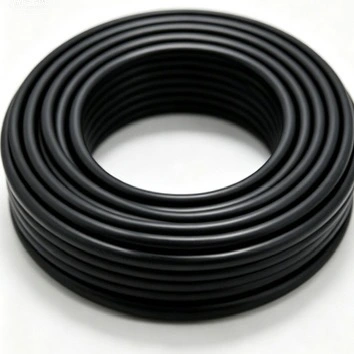

El cable de alimentación de bajo voltaje resistente al fuego de aluminio XLPE FR de Qiancheng está diseñado para la distribución de energía de bajo voltaje donde es necesario considerar en conjunto la resistencia al fuego, el rendimiento retardante de llama y el peso de la instalación. El cable utiliza un conductor de aluminio, aislamiento XLPE, una capa de mica resistente al fuego y una cubierta exterior retardante de llama para aplicaciones que incluyen sistemas de energía de edificios, zanjas para cables, redes municipales e instalaciones industriales.
|
Área de sección transversal nominal del conductor (mm²) |
Espesor del aislamiento (mm) |
Espesor de la funda (mm) |
Diámetro exterior aproximado del cable (mm) |
Resistencia CC del conductor de Al (Ω/km) |
Voltaje de prueba (kV/5min) |
Ampacidad-Al en el aire (A) |
Ampacidad-Al en suelo enterrado directamente (A) |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
El conductor utiliza aluminio como material portador de corriente. En comparación con un conductor de cobre de diseño eléctrico equivalente, el aluminio puede reducir la masa del cable, lo que puede ser relevante para tendidos largos de cable, carga de bandejas de cables y manipulación de la instalación. La sección transversal del conductor debe seleccionarse de acuerdo con la capacidad de transporte de corriente, la caída de voltaje, las condiciones de instalación y el estándar eléctrico aplicable.
El polietileno reticulado proporciona el aislamiento eléctrico primario alrededor del conductor. En comparación con el aislamiento de PVC convencional, el XLPE generalmente se selecciona por su mayor temperatura de funcionamiento permitida y su resistencia al envejecimiento térmico. La temperatura de funcionamiento real, las condiciones de cortocircuito y el entorno de servicio deben seguir las especificaciones del producto y el estándar de instalación aplicables.
Se incorpora una capa resistente al fuego a base de mica en la construcción del cable para ayudar a mantener el aislamiento y la integridad del circuito cuando se expone a condiciones de incendio definidas. La resistencia al fuego y el retardo de llama son propiedades de desempeño separadas, por lo que el método de prueba requerido, la duración y los criterios de aceptación deben confirmarse con las especificaciones del proyecto y la documentación de prueba disponible.
La funda exterior proporciona protección mecánica y contribuye al rendimiento retardante de llama. Su idoneidad para instalación en exteriores o en zanjas depende del compuesto de cubierta especificado, la exposición a los rayos ultravioleta, la humedad, la temperatura y las condiciones mecánicas. Se debe considerar la protección de la instalación cuando el cable esté expuesto a tensiones ambientales o mecánicas severas.
El cable de alimentación de baja tensión resistente al fuego XLPE FR de aluminio combina un conductor de aluminio con aislamiento XLPE, una capa resistente al fuego y una funda retardante de llama. Esta construcción permite que los requisitos eléctricos, térmicos y de resistencia al fuego del proyecto se consideren por separado en lugar de depender de una sola propiedad del material.
La estructura resistente al fuego está destinada a soportar la continuidad del circuito bajo condiciones específicas de prueba de fuego. La duración y la temperatura verificadas deben tomarse del informe de prueba correspondiente en lugar de tratarse como una garantía operativa general para cada escenario de incendio.
El retardo de llama se refiere a la capacidad de la construcción del cable para limitar la propagación de la llama bajo una prueba definida. Es diferente de la resistencia al fuego, que se refiere al mantenimiento de la integridad del circuito durante un período específico en condiciones de incendio específicas. Para la aceptación del proyecto, ambos requisitos deben compararse con las normas y documentos de prueba aplicables.

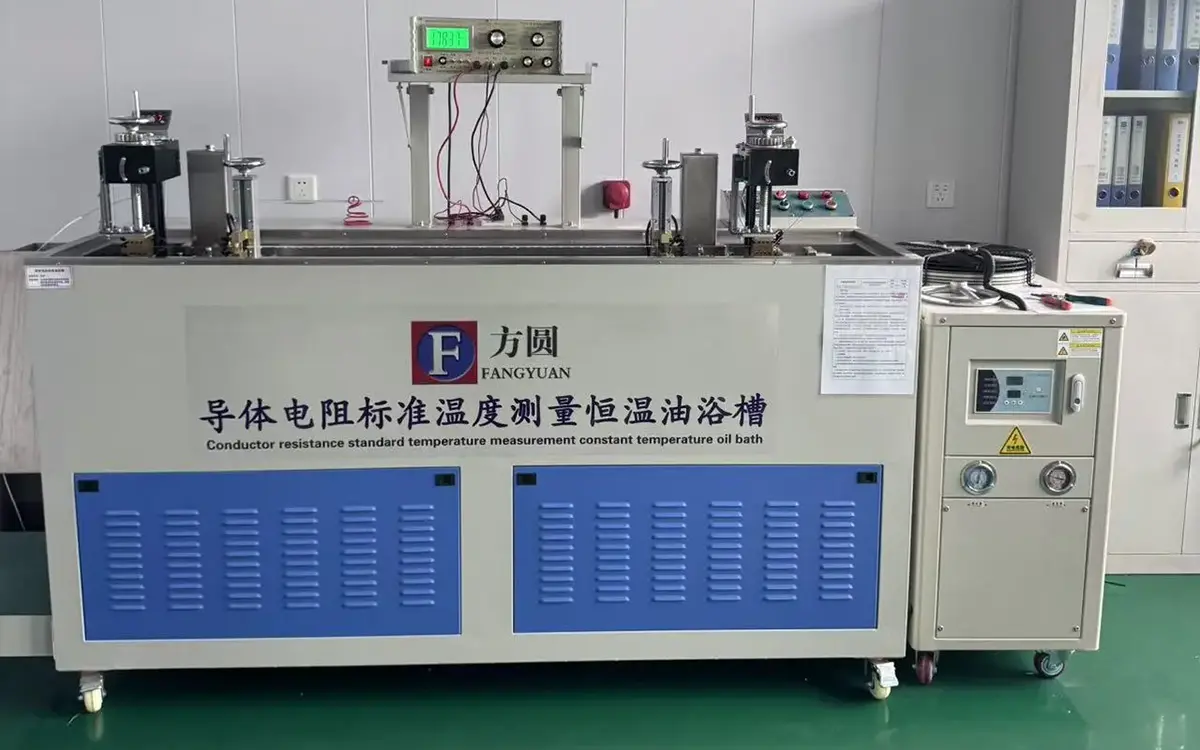

El aislamiento XLPE separa el conductor de las capas protectoras exteriores y proporciona aislamiento eléctrico durante el funcionamiento normal. La inspección del cable terminado puede incluir verificaciones dimensionales, resistencia del conductor, pruebas relacionadas con el aislamiento y pruebas de resistencia al voltaje de acuerdo con las especificaciones solicitadas y los requisitos de prueba aplicables.

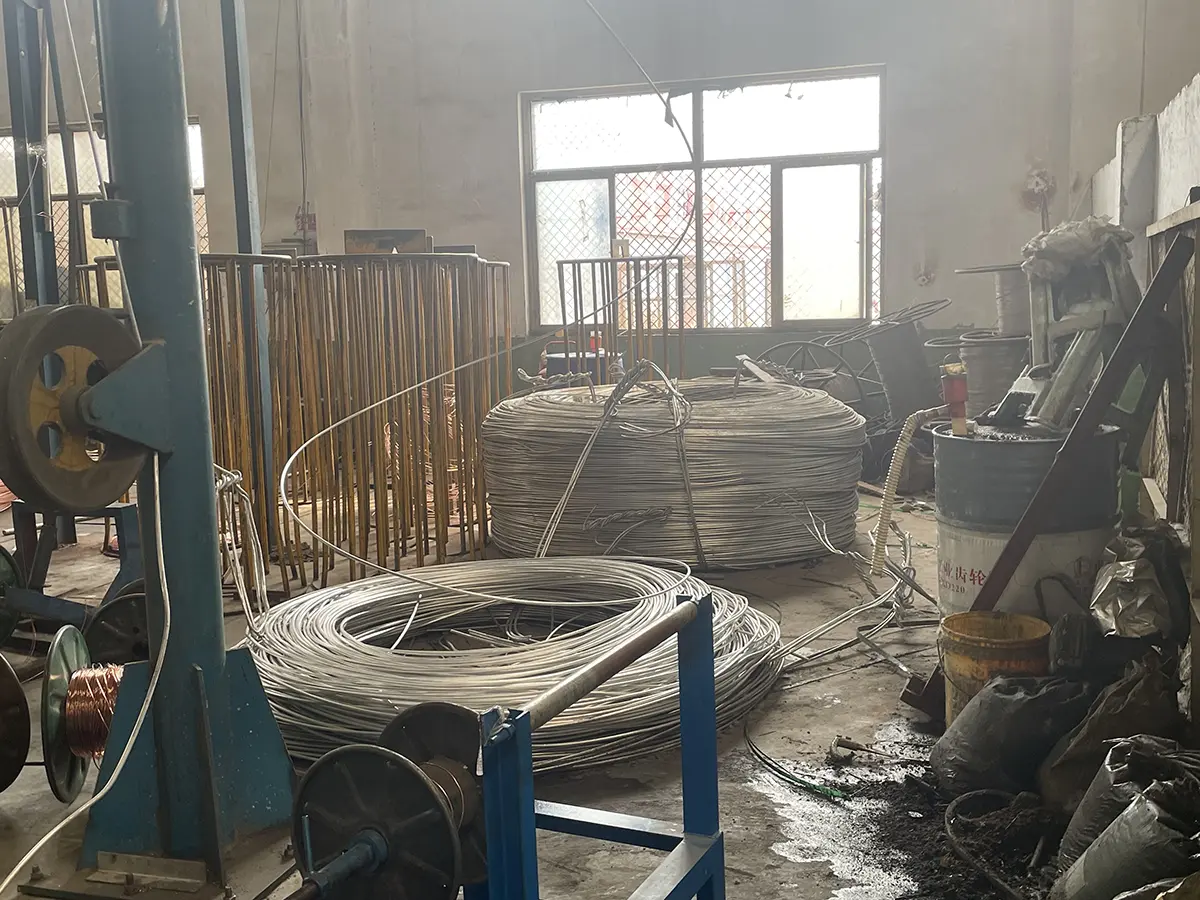

Se debe verificar que el material conductor de aluminio tenga las propiedades eléctricas y dimensionales requeridas antes de la producción del cable. Los registros de producción y los resultados de las pruebas de cables terminados proporcionan una base para la trazabilidad de los lotes. Cuando lo requiera un contrato de proyecto, se puede organizar una inspección de fábrica o un muestreo de terceros de acuerdo con un alcance de inspección acordado.
La selección del cable debe considerar la corriente de carga, el método de instalación, la temperatura ambiente, la agrupación de cables, la caída de voltaje y las condiciones de cortocircuito. Los valores de ampacidad en la tabla son datos de referencia para las configuraciones enumeradas; el tamaño final del conductor debe confirmarse utilizando el método de cálculo y los factores de corrección requeridos por la norma del proyecto.
Para cables con aislamiento de PVC, cubierta de PVC o cubierta retardante de llama libre de halógenos, la temperatura ambiente de instalación no deberá ser inferior a 0 ℃. La instalación a baja temperatura debe realizarse sólo cuando la construcción del cable y el procedimiento de instalación lo permitan.
|
Artículo |
Cable unipolar |
|
Cable multinúcleo |
|
|
|
No blindado |
Blindado |
No blindado |
Blindado |
|
Radio de curvatura mínimo durante la instalación. |
20D |
15D |
15D |
12D |
|
Radio de curvatura mínimo cerca de cajas de conexión y terminales (la curvatura debe controlarse cuidadosamente, por ejemplo formando placas guía) |
15D |
12D |
12D |
10D |
Una vez finalizado el tendido del cable, se realizará una prueba de resistencia a la tensión durante 15 minutos a una tensión de prueba de 3,5 kV.
El cable de alimentación de bajo voltaje resistente al fuego de aluminio XLPE FR se puede considerar para la distribución de energía de seguridad contra incendios de bajo voltaje en hospitales, escuelas, edificios comerciales, instalaciones industriales, redes de tuberías municipales y proyectos similares. La selección debe basarse en la carga, el voltaje, el método de instalación, las condiciones ambientales y los requisitos de resistencia al fuego requeridos.
Adecuado para circuitos de potencia de bajo voltaje instalados en bandejas de cables interiores donde los requisitos de resistencia al fuego forman parte de las especificaciones del proyecto. Durante la instalación se deben considerar el espaciamiento, el agrupamiento y la disipación de calor de los soportes de cables.
El cable se puede utilizar para instalaciones aéreas en exteriores y zanjas para cables cuando la construcción de la cubierta y las condiciones ambientales sean adecuadas. Antes de la instalación se debe evaluar la exposición a los rayos UV, la humedad, los cambios de temperatura y la protección mecánica.
Se puede considerar el entierro directo ligero cuando la construcción del cable y los requisitos del proyecto lo permitan. Se deben evaluar las condiciones del suelo, la humedad, la corrosión, la profundidad de enterramiento y la protección mecánica antes de confirmar el método de instalación.
Está prohibida la inmersión prolongada bajo el agua. Para ubicaciones con exposición continua al agua, contaminación química severa, carga mecánica excepcional u otras condiciones especiales, se debe seleccionar una construcción de cable diseñada específicamente para esas condiciones.
Qiancheng mantiene registros de producción e inspección para la fabricación de cables y pruebas de productos terminados. Dependiendo de la configuración del producto y los requisitos del proyecto, la documentación puede incluir especificaciones del producto, registros de pruebas de fábrica, resultados de pruebas de resistencia al voltaje, informes de pruebas de rendimiento contra incendios e información de trazabilidad de lotes.
Para proyectos de exportación, los clientes pueden proporcionar con anticipación el tamaño del conductor requerido, la longitud del cable, el método de instalación, los requisitos de resistencia al fuego y los estándares aplicables. Esta información ayuda a determinar la construcción del cable y el paquete de documentación adecuados antes de la producción.
Se pueden organizar visitas a la fábrica del cliente, procedimientos de inspección acordados y muestreo de terceros independientes cuando así lo requiera el contrato. El corte longitudinal y el marcado de superficies también se pueden discutir según las especificaciones del pedido.
R: El aluminio reduce la masa del conductor en comparación con el cobre en condiciones de diseño eléctrico comparables. La diferencia real en el peso y el costo del cable depende del tamaño del conductor, la construcción del cable, el método de instalación y los requisitos del proyecto. El tamaño del conductor no debe basarse únicamente en el peso.
R: La capa de mica actúa como una barrera resistente al fuego alrededor del conductor. Bajo una prueba de fuego calificada, ayuda a mantener el aislamiento eléctrico y la integridad del circuito durante la duración de la prueba especificada. El rendimiento verificado debe extraerse del informe de prueba correspondiente.
R: XLPE se selecciona comúnmente cuando se requiere una mayor capacidad de temperatura de funcionamiento y resistencia al envejecimiento térmico. El sistema de aislamiento adecuado aún depende del nivel de voltaje, las condiciones ambientales, el método de instalación y la norma aplicable.
R: La selección debe considerar la corriente de carga, el método de instalación, la temperatura ambiente, el agrupamiento, la caída de voltaje y las condiciones de cortocircuito. Los valores de ampacidad que se muestran en la tabla de especificaciones deben usarse junto con el cálculo de diseño y los factores de corrección aplicables.
R: Durante la instalación, el radio de curvatura mínimo es 20D para cable unipolar no armado, 15D para cable unipolar armado, 15D para cable multinúcleo no armado y 12D para cable multinúcleo armado. Cerca de cajas de conexión y terminales, los valores especificados son 15D, 12D, 12D y 10D respectivamente.
R: De acuerdo con los requisitos de instalación suministrados, se deberá realizar una prueba de resistencia a la tensión después de la instalación a 3,5 kV durante 15 minutos. El procedimiento de prueba real debe seguir las especificaciones del proyecto y los requisitos de seguridad aplicables.
R: Se puede considerar la instalación aérea al aire libre, la instalación de zanjas de cables y el entierro directo de la luz cuando las condiciones ambientales y de instalación sean adecuadas. Está prohibida la inmersión submarina de larga duración. Antes de la instalación se debe evaluar la exposición a los rayos UV, la humedad, las condiciones del suelo y la protección mecánica.
R: Dependiendo de la configuración del producto y del contrato, los documentos disponibles pueden incluir especificaciones del producto, registros de pruebas de fábrica, resultados de pruebas de resistencia al voltaje, informes de pruebas de desempeño ante incendios y registros de trazabilidad de lotes. La documentación requerida debe confirmarse antes de la producción.
